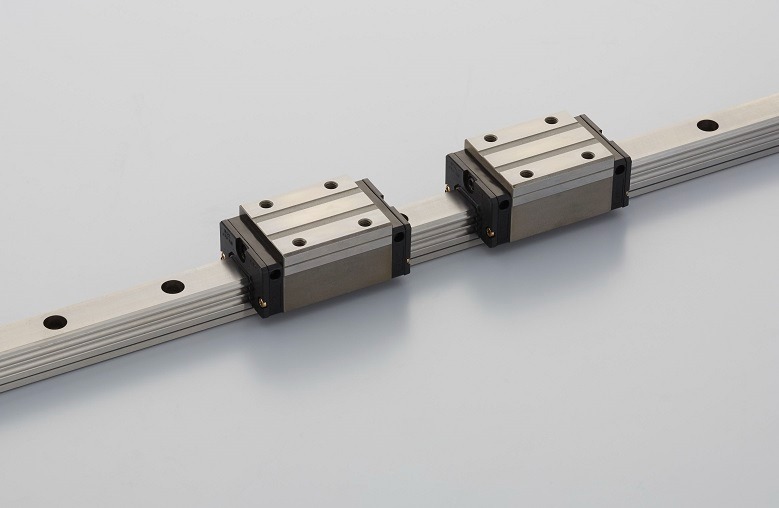

１．高剛性、高負荷容量

單側有3 列，合計共配置6 列的滾珠溝，達成高剛性、高負荷容量。將上下溝的溝R 縮小成為單弧溝，確保高剛性及負荷容量，再加上中央溝作成哥德式弧形，達成更高的高剛性及高負荷容量。



２．適當的摩擦力

將4 點接觸和2 點接觸很平均的良好組合，加上適當的預壓來確保剛性，形成剛好的摩擦力。



３．四方向等負載形式

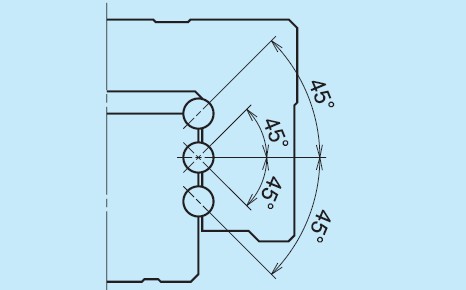

設定為45 度的接觸角，從上下左右各方向來的負載皆可以四列來承受，由於是相等的剛性、負載容量，構成均等平衡的良好設計。



４．衝擊荷重

對於上下左右任意方向來的荷重皆以4 列來承受，比其他的線性滑軌所能承受的負荷列數較多，是對於衝擊負載能力較強的構造。



５．高精度

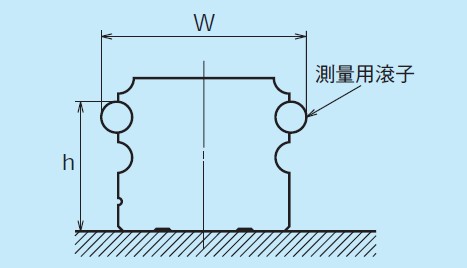

由於採用哥德式溝槽形狀，所以可容易固定測量用滾子，而且能準確地對滾珠溝槽進行精度測量。也因此能夠在高精度下作穩定的加工。



６．防塵設計

將滑軌的斷面形狀儘可能設計成簡易的形狀，包含改良密封墊本身，使密封性向上。另外，亦可以選購內密封墊來對應。

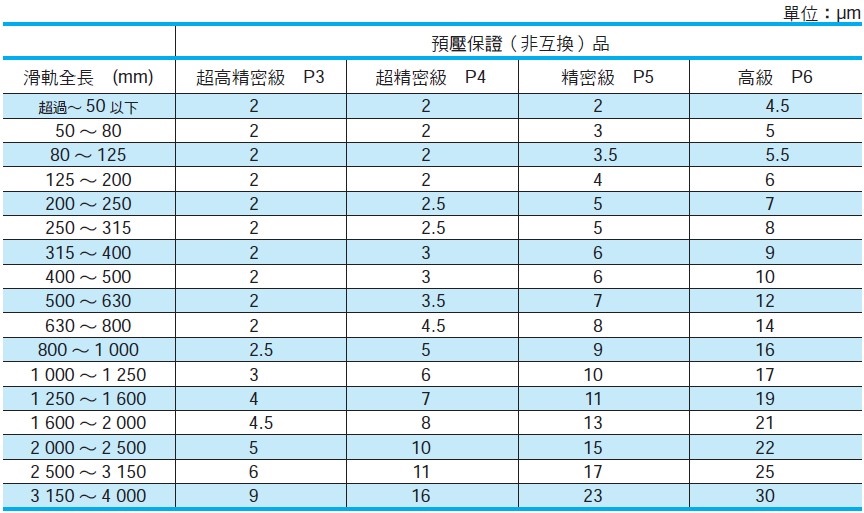

行走平行度  (表1)

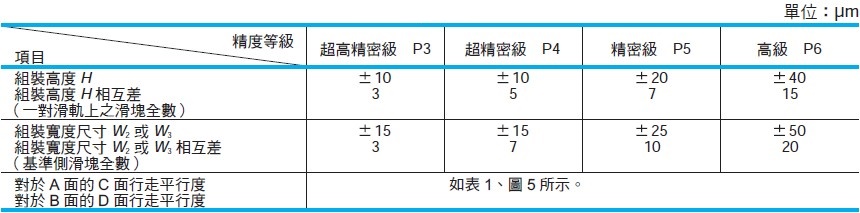

精度規格

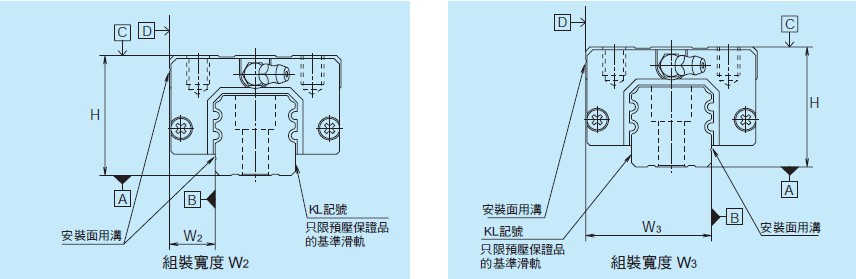

組裝尺寸  (圖5)
