日本精工 NSK
滾珠螺桿 螺帽旋轉驅動用 ND

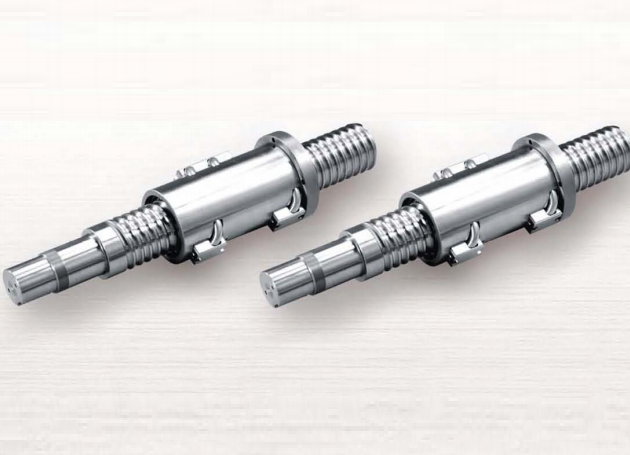

螺帽旋轉驅動用 ND 系列
螺帽旋轉滾珠螺桿是將滾珠螺桿螺帽與斜角支撐軸承一體化設計為滾珠螺帽元件,最適用於必須讓螺帽旋轉來使用滾珠螺桿的使用條件。
- 複數螺帽驅動
可在同一支螺桿軸上安裝2個以上的螺帽組件,並分別以不同的馬達驅動。
- 高速傳送
藉由中導程、大導程的滾珠螺桿螺紋,可達到在低旋轉次數的條件下進行高速傳送。
- 安裝簡單
只需要將套筒安裝在機械的滑動工作平台上,即可簡單地獲得螺帽旋轉機構。
- 可簡化軸端構造設計
因為不需安裝螺桿軸的支撐軸承,故可簡化軸端構造的設計。
- 低慣性
與NSK舊有產品(循環端蓋式)相較之下,旋轉慣性最多降低了16%。
螺桿軸徑、導程表
導程 (mm) | ||||||
20 | 25 | 32 | 40 | 50 | ||
螺 桿 軸 外 徑 (mm) |
32 | ● | ● | ● | ||
40 | ● | ● | ● | |||
50 | ● | ● | ● | ● |
如需產品圖檔,請洽廣億科技服務人員,謝謝!
