■ 依滑台面尺寸呈現
| 軸數 | 2軸 | ||

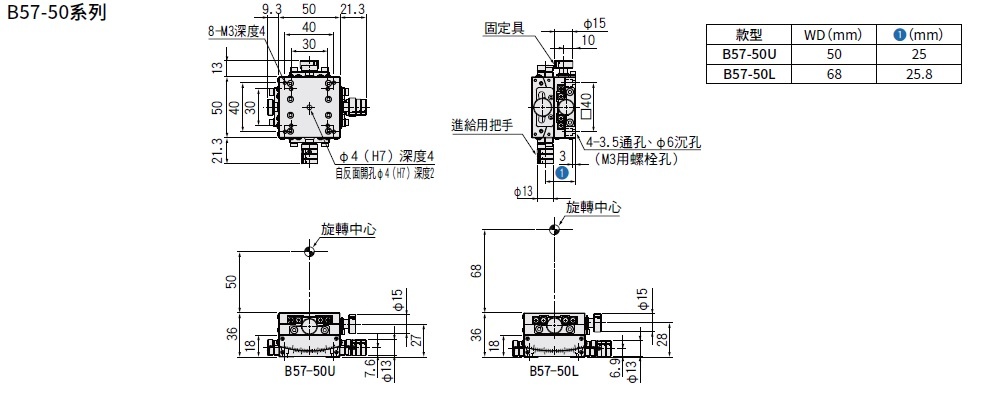

| 款型 | B57-50U | B57-50L | |

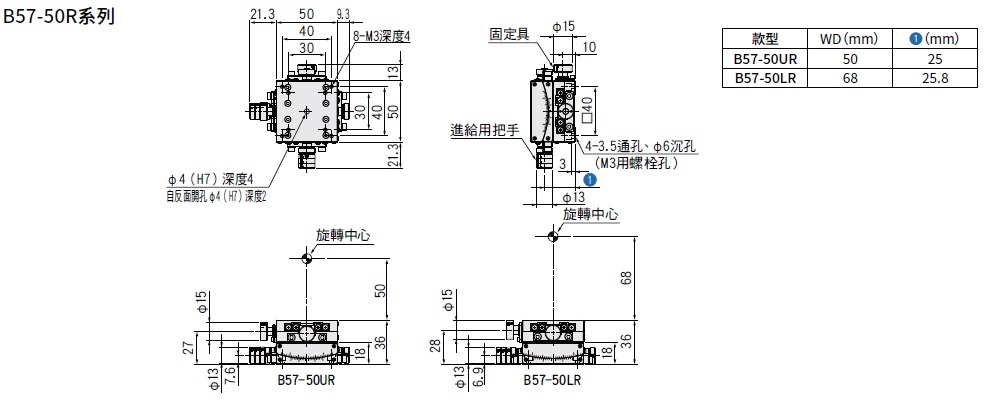

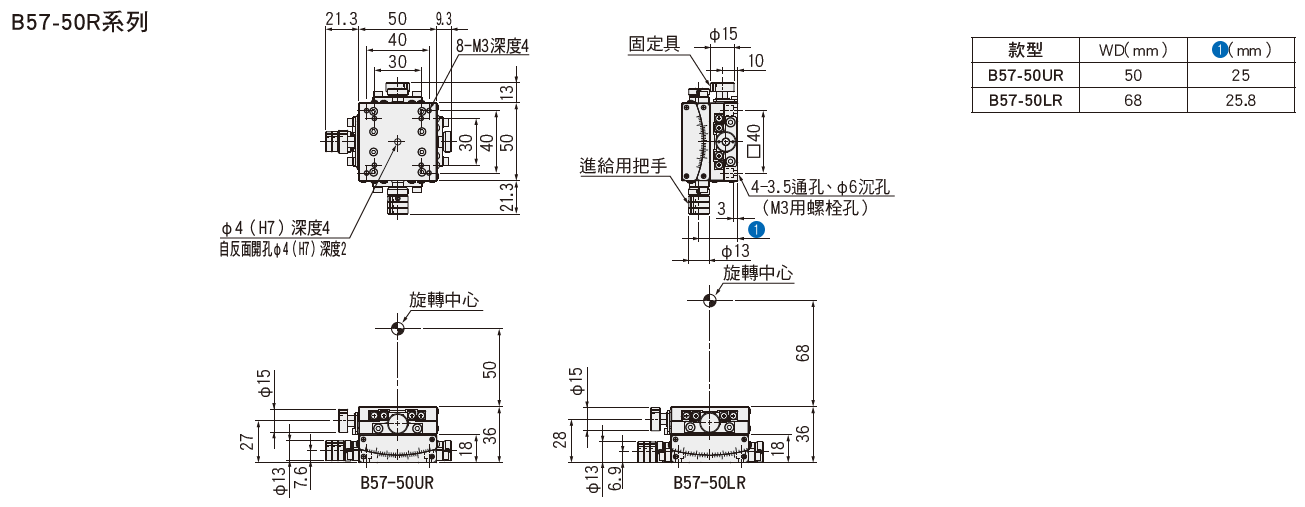

| (左右相反) | B57-50UR | B57-50LR | |
| 滑台面尺寸 | 50 X 50mm | ||
| 旋轉中心高度 | 50±0.4mm | 68±0.4mm | |
| 旋轉中心振動精度 | - | ||
| 移動量 | (上)±10.0° (下)±8.0° | (上)±8.0° (下)±6.0° | |
| 尺標最小讀取 | 尺標刻度0.1° | ||
| 把手旋轉1圈移動量 | (上)±1.56° (下)±1.20° | (上)±1.20° (下)±0.96° | |
| 導軌 | 交叉滾子導軌 | ||
| 耐荷重 | 2.7kgf【26.5N】 | ||
| 容許力矩荷重 | 仰俯 | 1.5N．m | |
| 橫擺 | 1.2N．m | ||
| 側傾 | 1.5N．m | ||
| 力矩剛性 | 仰俯 | 0.65"/N．cm | |
| 橫擺 | 0.32"/N．cm | ||
| 側傾 | 0.65"/N．cm | ||
| 自重 | 0.62kg | ||
| 主材質-表面處理 | 黃銅 - 鍍鎳鉻處理 | ||
| 附屬螺絲(六角帶孔螺釘) | M3-6 4個 | ||
| 軸數 | 2軸 | ||

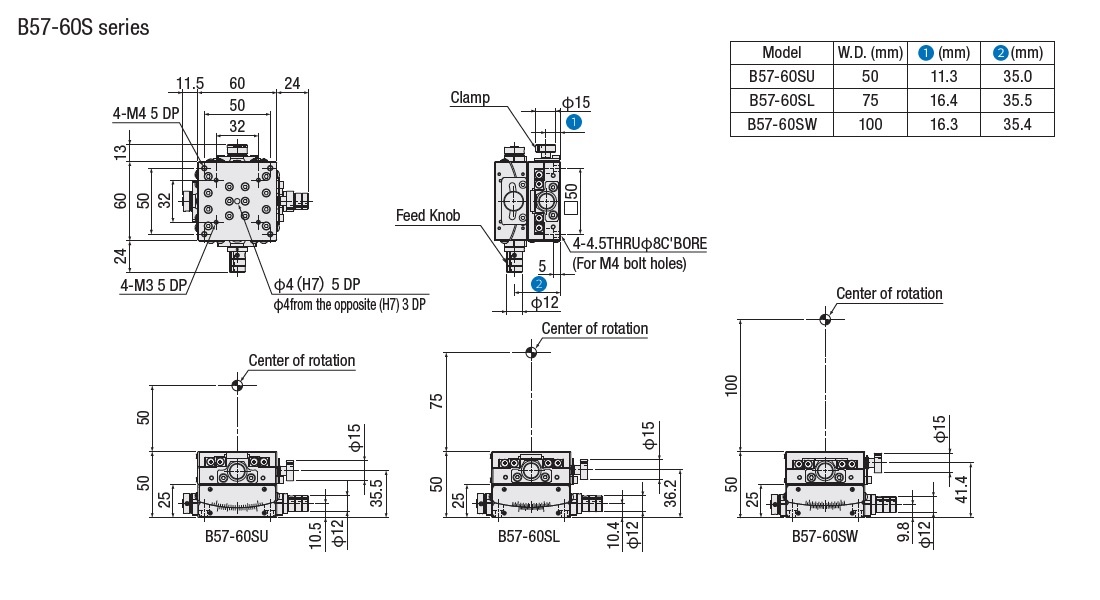

| 款型 | B57-60 | B57-60L | |

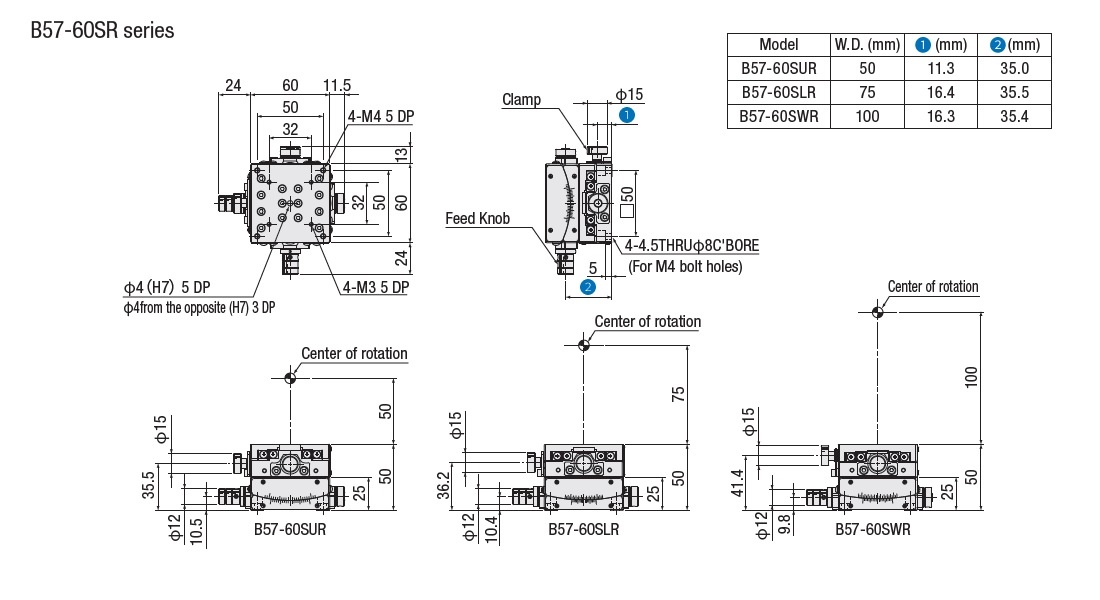

| (左右相反) | B57-60SR | B57-60LR | |
| 滑台面尺寸 | 60 X 60mm | ||
| 旋轉中心高度 | 50±0.4mm | 75±0.4mm | |
| 旋轉中心振動精度 | - | ||
| 移動量 | (上)±10.0° (下)±8.0° | (上)±8.0° (下)±5.0° | |
| 尺標最小讀取 | (上)0.10° (下)0.10° | (上)0.10° (下)0.05° | |
| 把手旋轉1圈移動量 | (上)±2.25° (下)±1.60° | (上)±1.60° (下)±1.25° | |
| 導軌 | 交叉滾子導軌 | ||
| 耐荷重 | 4.7kgf【46.0N】 | ||
| 容許力矩荷重 | 仰俯 | 1.5N．m | |
| 橫擺 | 2.0N．m | ||
| 側傾 | 1.5N．m | ||
| 力矩剛性 | 仰俯 | 0.37"/N．cm | |
| 橫擺 | 0.18"/N．cm | ||
| 側傾 | 0.37"/N．cm | ||
| 自重 | 0.66kg | ||
| 主材質-表面處理 | 鋁 - 黑耐酸鋁處理 | ||
| 附屬螺絲(六角帶孔螺釘) | M4-10 4個 | ||
| 軸數 | 2軸 | ||

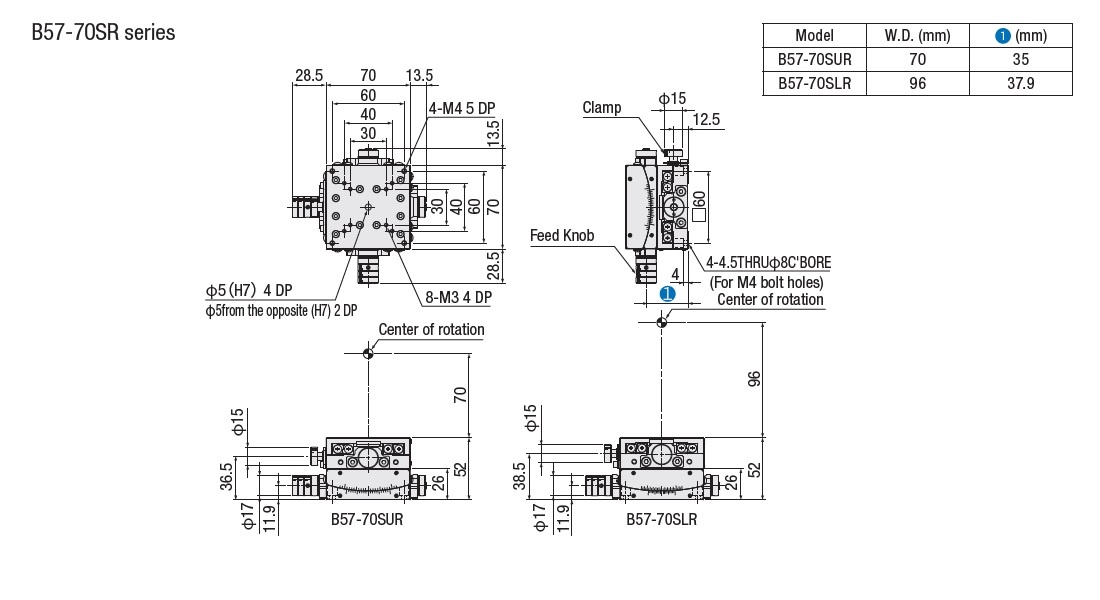

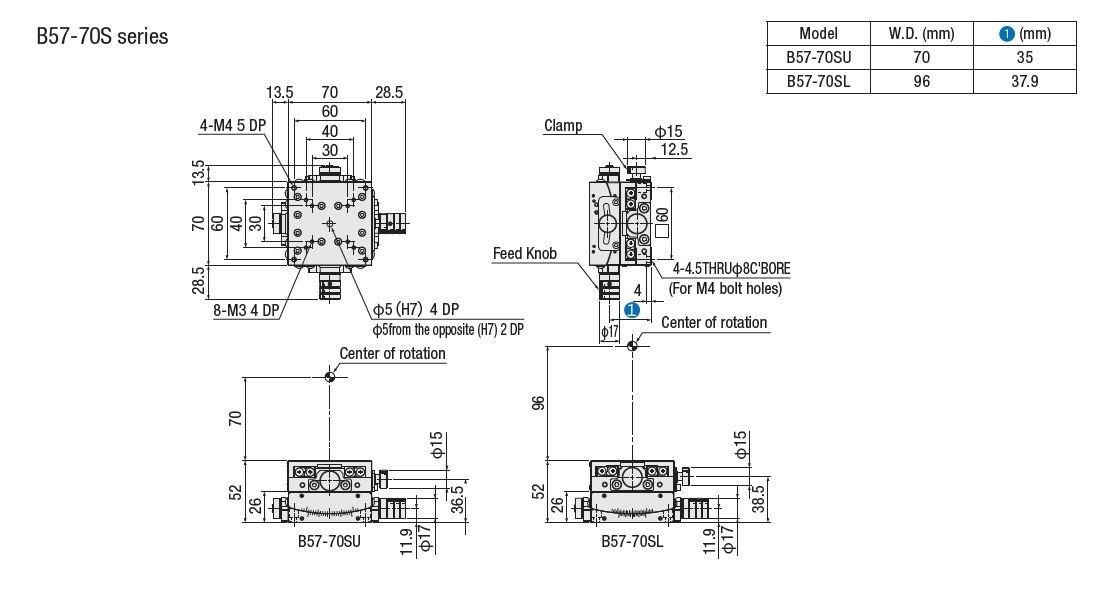

| 款型 | B57-70U | B57-70L | |
| (左右相反) | B57-70UR | B57-70LR | |
| 滑台面尺寸 | 70 X 70mm | ||
| 旋轉中心高度 | 70±0.4mm | 96±0.4mm | |
| 旋轉中心振動精度 | - | ||
| 移動量 | (上)±9° (下)±7° | (上)±7° (下)±5° | |
| 尺標最小讀取 | (上)0.10° (下)0.10° | ||
| 把手旋轉1圈移動量 | (上)±1.53° (下)±1.20° | (上)±1.20° (下)±0.96° | |
| 導軌 | 交叉滾子導軌 | ||
| 耐荷重 | 4.5kgf【44.1N】 | ||
| 容許力矩荷重 | 仰俯 | 3.6N．m | |
| 橫擺 | 2.8N．m | ||
| 側傾 | 3.6N．m | ||
| 力矩剛性 | 仰俯 | 0.23"/N．cm | |
| 橫擺 | 0.12"/N．cm | ||
| 側傾 | 0.23"/N．cm | ||
| 自重 | 1.14kg | ||
| 主材質-表面處理 | 鋁 - 白耐酸鋁處理 | ||
| 附屬螺絲(六角帶孔螺釘) | M4-8 4個 | ||
| 型號 | 主材質-表面處理 | 滑檯面 尺寸 [mm] |
移動量[°] | 迴轉中心高[mm] | 耐荷重 [kgf] |
RoHS |
| B57-50L | 黃銅-鍍鎳鉻處理 | 50×50 | (上)±8 (下)±6 | 68 ± 0.2 | 2.7 | ● |
| 型號 | 主材質-表面處理 | 滑檯面 尺寸 [mm] |
移動量[°] | 迴轉中心高[mm] | 耐荷重 [kgf] |
RoHS |
| B57-60 | 鋁-黑耐酸鋁處理 | 60×60 | (上)±10 (下)±8 | 50 ± 0.4 | 4.7 | ● |
| 型號 | 主材質-表面處理 | 滑檯面 尺寸 [mm] |
移動量[°] | 迴轉中心高[mm] | 耐荷重 [kgf] |
RoHS |
| B57-70L | 鋁-白耐酸鋁處理 | 70×70 | (上)±7 (下)±5 | 96 ± 0.4 | 4.5 | ● |
| 型號 | 主材質-表面處理 | 滑台面尺寸 [mm] |
移動量 [°] |
迴轉中心高 [mm] |
耐荷重 [kgf] |
RoHS | CAD | |
| B57-50L | 黃銅-鍍鎳鉻處理 | 50×50 | (上)±8 (下)±6 | 68 ± 0.2 | 2.7 | ● | 2D | 3D |
| B57-50LR | 黃銅-鍍鎳鉻處理 | 50×50 | (上)±8 (下)±6 | 68 ± 0.2 | 2.7 | ● | 2D | 3D |
| B57-50U | 黃銅-鍍鎳鉻處理 | 50×50 | (上)±10 (下)±8 | 50 ± 0.2 | 2.7 | ● | 2D | 3D |
| B57-50UR | 黃銅-鍍鎳鉻處理 | 50×50 | (上)±10 (下)±8 | 50 ± 0.2 | 2.7 | ● | 2D | 3D |
| B57-60 | 鋁-黑耐酸鋁處理 | 60×60 | (上)±10 (下)±8 | 50 ± 0.4 | 4.7 | ● | 2D | 3D |
| B57-60L | 鋁-黑耐酸鋁處理 | 60×60 | (上)±8 (下)±5 | 75 ± 0.4 | 4.7 | ● | 2D | 3D |
| B57-60LR | 鋁-黑耐酸鋁處理 | 60×60 | (上)±8 (下)±5 | 75 ± 0.4 | 4.7 | ● | 2D | 3D |
| B57-60SR | 鋁-黑耐酸鋁處理 | 60×60 | (上)±10 (下)±8 | 50 ± 0.4 | 4.7 | ● | 2D | 3D |
| B57-60W | 鋁-黑耐酸鋁處理 | 60×60 | (上)±5 (下)±4 | 100 ± 0.4 | 4.7 | ● | 2D | 3D |
| B57-60WR | 鋁-黑耐酸鋁處理 | 60×60 | (上)±5 (下)±4 | 100 ± 0.4 | 4.7 | ● | 2D | 3D |
| B57-70L | 鋁-白耐酸鋁處理 | 70×70 | (上)±7 (下)±5 | 96 ± 0.4 | 4.5 | ● | 2D | 3D |
| B57-70LR | 鋁-白耐酸鋁處理 | 70×70 | (上)±7 (下)±5 | 96 ± 0.4 | 4.5 | ● | 2D | 3D |
| B57-70U | 鋁-白耐酸鋁處理 | 70×70 | (上)±9 (下)±7 | 70 ± 0.4 | 4.5 | ● | 2D | 3D |
| B57-70UR | 鋁-白耐酸鋁處理 | 70×70 | (上)±9 (下)±7 | 70 ± 0.4 | 4.5 | ● | 2D | 3D |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
