配置(圖片瀏覽)
|
|||||||
|
款型/表面處理
|
無電解鍍鎳處理
|
BSS76-25
|
BSS76-40
|
BSS76-50
|
BSS76-60
|
BSS76-70
|
BSS76-80
|
|
低溫黑色鍍鉻處理色
|
*BSB76-25
|
*BSB76-40
|
─
|
*BSB76-60
|
─
|
*BSB76-80
|
|
|
移動量
|
±3.2mm
|
±6.5mm
|
±12.5mm
|
||||
|
耐荷重
|
1.0kgf【9.8N】
|
5.0kgf【49N】
|
|||||
|
移動精度
|
真直度
|
3 μm以內
|
1 μm以內 * BSB：3 μm以內
|
3 μm以內
|
|||
|
仰俯
|
30"以內
|
25"以內
|
|||||
|
橫擺
|
25"以內
|
15"以內
|
|||||
|
容許力矩荷重
|
仰俯
|
2.0N • m
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
17.7N • m
|
|
橫擺
|
2.0N • m
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
17.7N • m
|
|
|
側傾
|
3.5N • m
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
17.7N • m
|
|
|
力矩剛性
|
仰俯
|
4.10"/N • cm
|
0.98"/N • cm
|
0.38"/N • cm
|
0.21"/N • cm
|
0.14"/N • cm
|
0.10"/N • cm
|
|
橫擺
|
3.30"/N • cm
|
0.91"/N • cm
|
0.37"/N • cm
|
0.21"/N • cm
|
0.13"/N • cm
|
0.10"/N • cm
|
|
|
側傾
|
4.90"/N • cm
|
1.05"/N • cm
|
0.39"/N • cm
|
0.21"/N • cm
|
0.15"/N • cm
|
0.10"/N • cm
|
|
|
垂直度
|
80 μm以內
|
95 μm以內
|
110 μm以內
|
||||
|
運動的垂直度
|
25 μm以內
|
35 μm以內
|
45 μm以內
|
||||
|
自重
|
0.37kg
|
0.78kg
|
1.00kg
|
1.38kg
|
2.00kg
|
3.00kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M2─4 4個
|
M3─6 4個
|
M4─6 4個
|
||||
|
主材質
|
不鏽鋼
|
||||||
|
※分厘卡測頭最小讀取 10μm/ 刻度
|
|||||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
進給方式
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
|

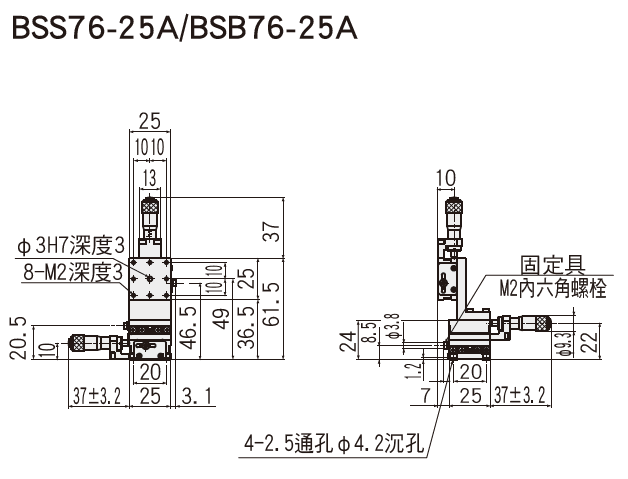

BSS76-25A
|
不鏽鋼-無電解鍍鎳處理
|
25×25
|
3.2
|
中心
|
標準
|
標準
|
1.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
進給方式
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
|

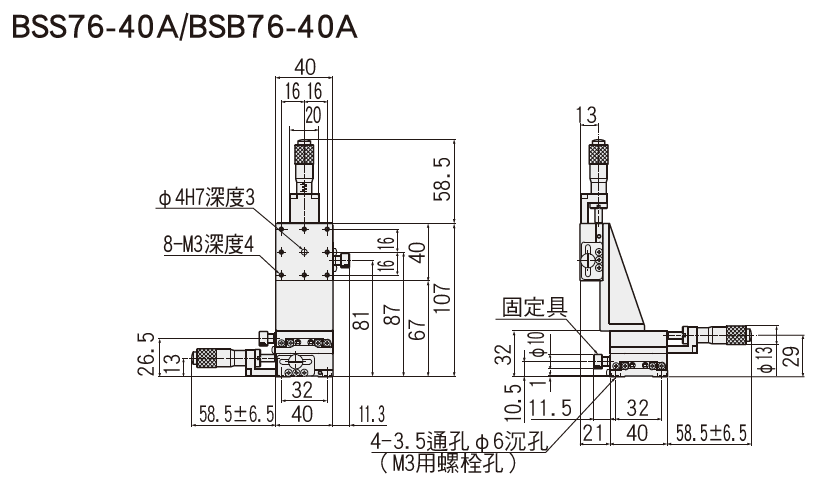

BSS76-40A
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
標準
|
標準
|
5.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
進給方式
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
|

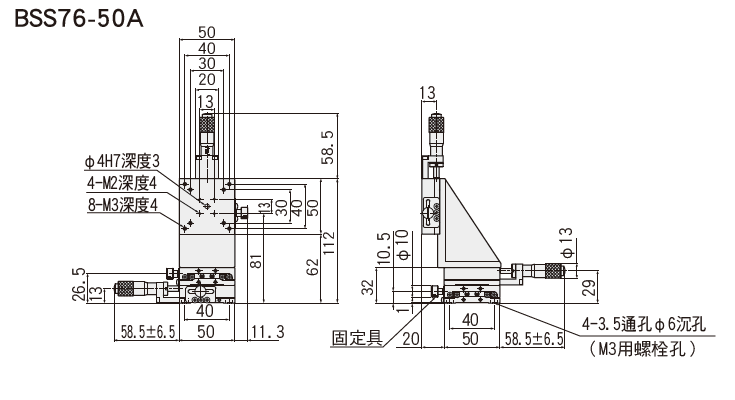

BSS76-50A
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
標準
|
標準
|
5.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
進給方式
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
|

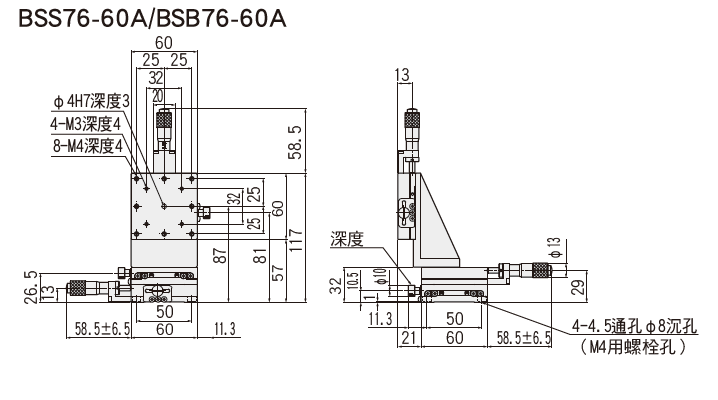

BSS76-60A
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
標準
|
標準
|
5.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
進給方式
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
|

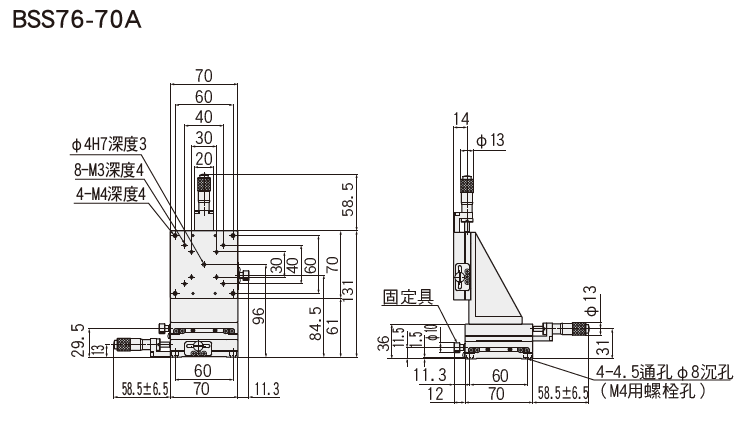

BSS76-70A
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
標準
|
標準
|
5.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
進給方式
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
|

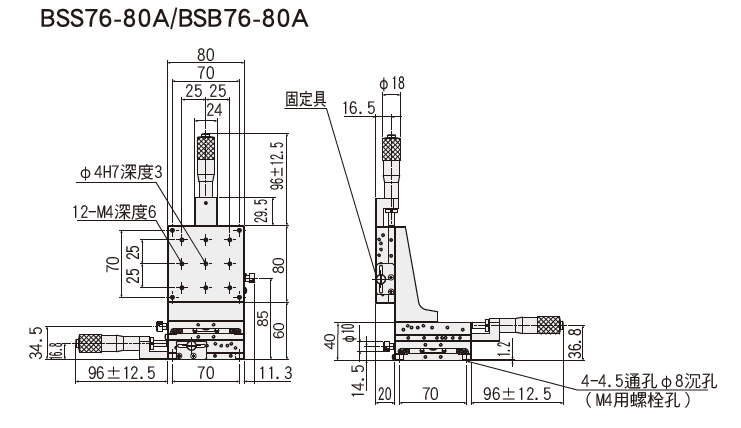

BSS76-80A
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
標準
|
標準
|
5.0
|
●
|
