配置(圖片瀏覽)
|
|||
|
款型
|
B70-60
|

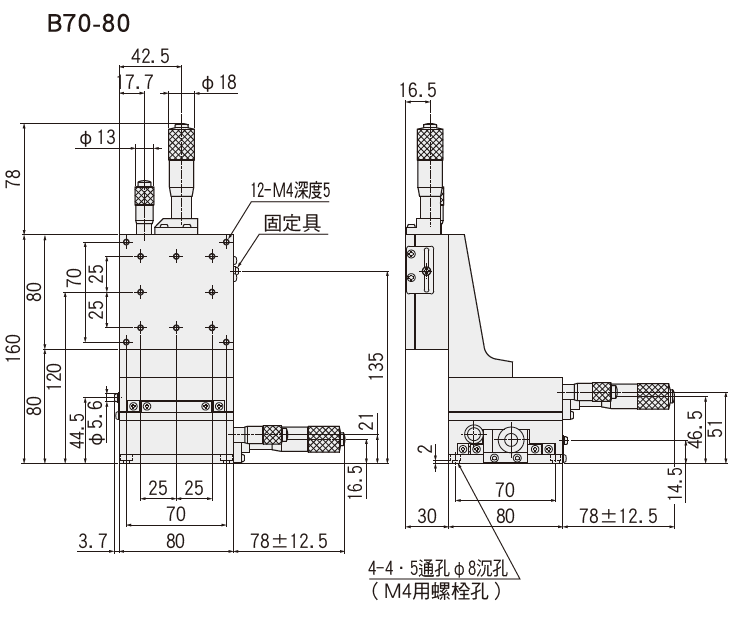

B70-80
|
|
|
反向規格
|
LK：標準 RK：左右相反
|
無記號：標準
|
|
|
移動量
|
粗調：±6.5mm 微調：±0.3mm
|
粗調：±12.5mm 微調：±0.3mm
|
|
|
耐荷重
|
2.0kgf【19.6N】
|
3.0kgf【29.4N】
|
|
|
移動精度
|
真直度
|
─
|
2 μm以內
|
|
橫擺
|
─
|
20"以內
|
|
|
側傾
|
─
|
10"以內
|
|
|
容許力矩荷重
|
仰俯
|
5.6N • m
|
9.1N • m
|
|
橫擺
|
5.6N • m
|
9.1N • m
|
|
|
側傾
|
5.6N • m
|
10.4N • m
|
|
|
力矩剛性
|
仰俯
|
0.32"/N • cm
|
0.28"/N • cm
|
|
橫擺
|
0.31"/N • cm
|
0.24"/N • cm
|
|
|
側傾
|
0.33"/N • cm
|
0.32"/N • cm
|
|
|
垂直度
|
130 μm以內
|
140 μm以內
|
|
|
運動真直度
|
35 μm以內
|
45 μm以內
|
|
|
自重
|
1.46kg
|
2.34kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M4─6 4個
|
||
|
主材質
|
鋁
|
||
|
表面處理
|
黑耐酸鋁處理
|
||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|

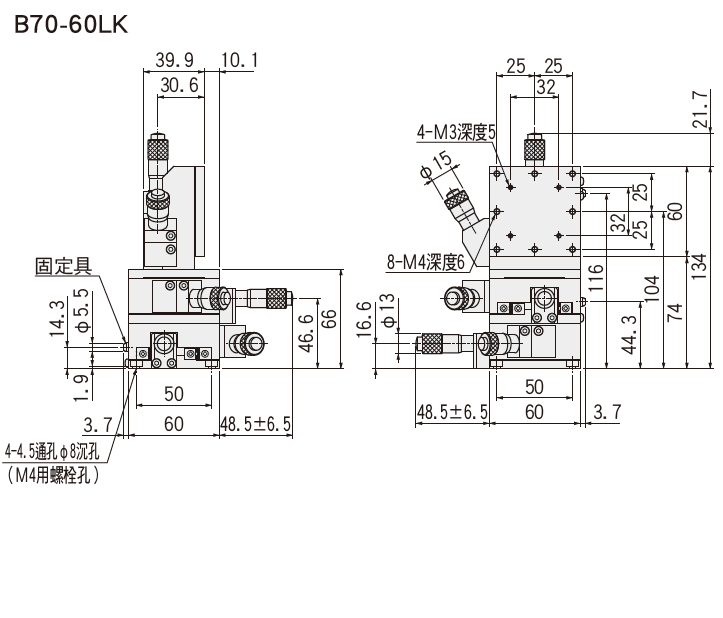

B70-60LK
|
鋁-黑耐酸鋁處理
|
60×60
|
粗調±6.5/微調±0.3 |
中心
|
2.0
|
●
|
