| 配置(圖片瀏覽) | |||||
|
款型
|
B05-07
|
B08-7
|
BDBVS-25
|
B09-27
|
|
|
(左右相反)
|
B05-07R
|
B08-7R
|
─
|
─
|
|
|
滑台面尺寸
|
25 ✕ 25mm
|
||||
|
移動量
|
XYZ：±5mm
|
XYZ：±3mm
|
XY：±5mm
Z：+10mm |
||
|
把手旋轉1圈移動量
|
17mm
|
0.5mm
|
XY：0.5mm
Z：14mm |
||
|
最小讀取
|
尺標刻度0.1mm
|
─
|
尺標刻度僅0.1mm( X )
|
||
|
耐荷重
|
0.7kgf【6.9N】
|
1.0kgf【9.8N】
|
|||
|
移動精度
|
真直度
|
─
|
|||
|
容許力矩荷重
|
仰俯
|
0.5N • m
|
1.5N • m
|
1.3N • m
|
0.4N • m
|
|
橫擺
|
0.5N • m
|
1.5N • m
|
1.3N • m
|
0.4N • m
|
|
|
側傾
|
0.5N • m
|
1.5N • m
|
1.3N • m
|
0.4N • m
|
|
|
自重
|
0.29kg
|
0.24kg
|
0.2kg
|
0.24kg
|
|
|
主材質─表面處理
|
黃銅─黑塗裝
|
||||
|
附屬螺絲(六角帶孔螺釘)
|
M2─12 4個
|
M2─8 4個
|
M2─6 3個
|
M2─8 4個
|
|
|
配置(圖片瀏覽)
|
|||||
|
款型
|
B05-7NH
|
B08-17
|
BDBVS-40
|
B09-37
|
|
|
(左右相反)
|
B05-7NHR
|
B08-17R
|
─
|
─
|
|
|
滑台面尺寸
|
40 ✕ 40mm
|
||||
|
移動量
|
XYZ：±10mm
|
XYZ：±7mm
|
XYZ：±5mm
|
XY：±7mm
Z：+10mm |
|
|
把手旋轉1圈移動量
|
20mm
|
0.5mm
|
XY：0.5mm
Z：14mm |
||
|
最小讀取
|
尺標刻度0.1mm
|
─
|
尺標刻度僅0.1mm( X )
|
||
|
耐荷重
|
1.5kgf【14.7N】
|
1.0kgf【9.8N】
|
|||
|
移動精度
|
真直度
|
─
|
|||
|
容許力矩荷重
|
仰俯
|
2.0N • m
|
3.0N • m
|
0.8N • m
|
|
|
橫擺
|
2.0N • m
|
3.0N • m
|
0.8N • m
|
||
|
側傾
|
2.0N • m
|
3.0N • m
|
0.8N • m
|
||
|
自重
|
0.61kg
|
0.65kg
|
0.73kg
|
0.7kg
|
|
|
主材質─表面處理
|
鋁─黑耐酸鋁處理
|
黃銅─黑塗裝
|
|||
|
附屬螺絲(六角帶孔螺釘)
|
M4─6 4個
|
M3─6 4個
|
M3─8 4個
|
M3─6 4個
|
|
|
配置(圖片瀏覽)
|
|||||
|
款型
|
B08-117
|
BDBVS-60
|
B09-47L
|
B09-47
|
|
|
(左右相反)
|
B08-117R
|
─
|
─
|
B09-47R
|
|
|
滑台面尺寸
|
60 ✕ 60mm
|
||||
|
移動量
|
XYZ：±9mm
|
XYZ：±7mm
|
X:±9mm
Y:±10mm Z:+26mm |
XY：±9mm
Z：±10mm |
|
|
把手旋轉1圈移動量
|
0.5mm
|
XY：0.5mm Z：18mm
|
|||
|
最小讀取
|
尺標刻度0.1mm
|
─
|
尺標刻度僅0.1mm( X )
|
尺標刻度0.1mm
|
|
|
耐荷重
|
2.0kgf【19.6N】
|
1.0kgf【9.8N】
|
1.5kgf【14.7N】
|
||
|
移動精度
|
真直度
|
─
|
|||
|
容許力矩荷重
|
仰俯
|
4.0N • m
|
1.3N • m
|
4.0N • m
|
|
|
橫擺
|
4.0N • m
|
1.0N • m
|
4.0N • m
|
||
|
側傾
|
4.0N • m
|
2.0N • m
|
2.5N • m
|
||
|
自重
|
1.95kg
|
1.71kg
|
1.22kg
|
1.57kg
|
|
|
主材質─表面處理
|
黃銅─黑塗裝
|
黃銅/鋁─黑塗裝/黑耐酸鋁處理
|
|||
|
附屬螺絲(六角帶孔螺釘)
|
M4─6 4個
|
M4─10 4個
|
M4─6 4個
|
||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|

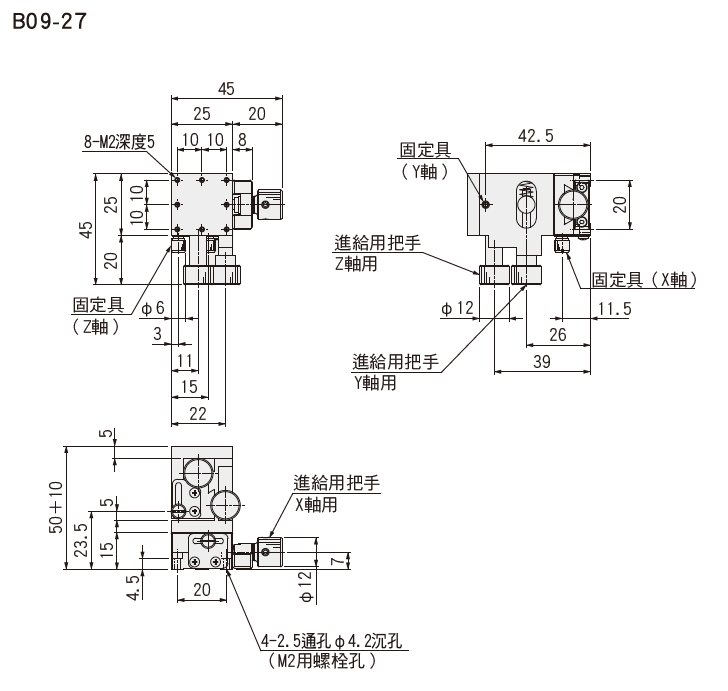

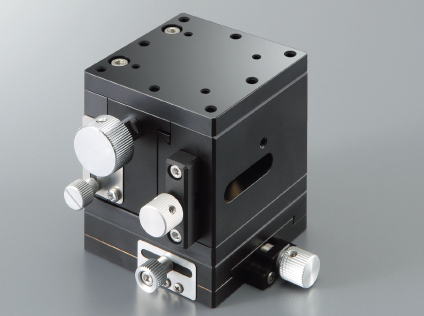

B09-27
|
黃銅-黑塗裝
|
25×25
|
XY:5/Z:＋10
|
中心
|
1.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
CAD
|
||
|
B09-27
|
黃銅-黑塗裝
|
25×25
|
XY:5/Z:＋10
|
中心
|
1.0
|
●
|
|||
|
B09-37
|
黃銅-黑塗裝
|
40×40
|
XY:7/Z:＋10
|
中心
|
1.0
|
●
|
|||
|

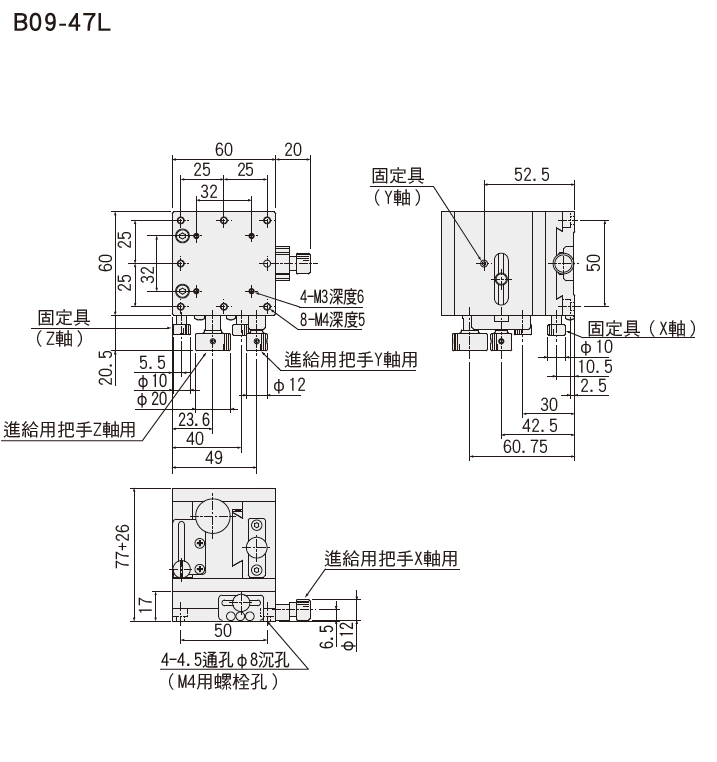

B09-47L
|
黃銅/鋁-黑塗裝/黑耐酸鋁處理
|
60×60
|
X:9/Y:10/Z:＋26
|
中心
|
1.0
|
●
|
|||
|

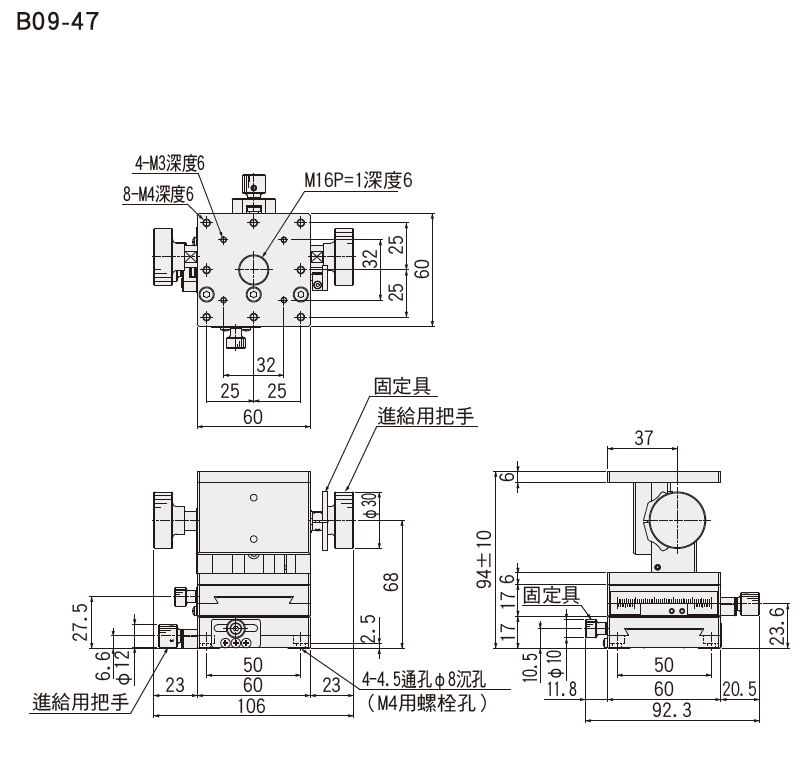

B09-47
|
黃銅/鋁-黑塗裝/黑耐酸鋁處理
|
60×60
|
XY:9Z:10
|
中心
|
1.5
|
●
|
|||
|
B09-47R
|
黃銅/鋁-黑塗裝/黑耐酸鋁處理
|
60×60
|
XY:9Z:10
|
中心
|
1.5
|
●
|
|||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
