| 配置(圖片瀏覽) | |||||
| 款型 | B05-04 | B08-4 | BDBUS-25 | B09-27U | |
| (左右相反) | B05-04R | B08-4R | ─ | ─ | |
| 滑台面尺寸 | 25 ✕ 25mm | ||||
| 移動量 | XZ：±5mm | XZ：±3mm | X：±5mm Z：+10mm |
||
| 把手旋轉1圈移動量 | 17mm | 0.5mm | X：0.5mm Z：14mm |
||
| 最小讀取 | 尺標刻度0.1mm | ─ | |||
| 耐荷重 | 0.7kgf【6.9N】 | 1.0kgf【9.8N】 | |||
| 移動精度 | 真直度 | ─ | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 0.5N • m | 2.0N • m | 2.0N • m | 0.4N • m |
| 橫擺 | 0.5N • m | 1.5N • m | 1.3N • m | 0.4N • m | |
| 側傾 | 0.5N • m | 1.5N • m | 1.3N • m | 0.4N • m | |
| 平行度 | ─ | 200 μm | |||
| 自重 | 0.2kg | 0.17kg | 0.14kg | 0.17kg | |
| 主材質─表面處理 | 黃銅─黑塗裝 | ||||
| 附屬螺絲(六角帶孔螺釘) | M2─12 4個 | M2─8 4個 | M2─6 3個 | M2─5 4個 | |
| 配置(圖片瀏覽) | |||||
| 款型 | B05-4NH | B08-14 | BDBUS-40 | B09-37U | |
| (左右相反) | B05-4NHR | B08-14R | ─ | ─ | |
| 滑台面尺寸 | 40 ✕ 40mm | ||||
| 移動量 | XZ：±10mm | XZ：±7mm | XZ：±5mm | X：±7mm Z：+10mm |
|
| 把手旋轉1圈移動量 | 20mm | 0.5mm | X：0.5mm Z：14mm |
||
| 最小讀取 | 尺標刻度0.1mm | ─ | |||
| 耐荷重 | 1.5kgf【14.7N】 | 1.0kgf【9.8N】 | |||
| 移動精度 | 真直度 | ─ | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 3.0N • m | 4.0N • m | 0.8N • m | |
| 橫擺 | 2.0N • m | 3.0N • m | 0.8N • m | ||
| 側傾 | 2.0N • m | 3.0N • m | 0.8N • m | ||
| 平行度 | ─ | 200 μm | |||
| 自重 | 0.45kg | 0.46kg | 0.51kg | ||
| 主材質─表面處理 | 鋁─黑耐酸鋁處理 | 黃銅─黑塗裝 | |||
| 附屬螺絲(六角帶孔螺釘) | M4─6 4個 | M3─6 4個 | M3─8 4個 | M3─6 4個 | |
|
配置(圖片瀏覽)
|
||||
|
款型
|

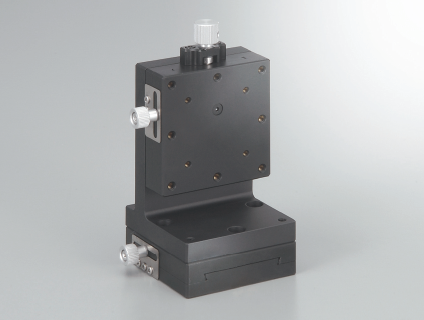

B08-114
|
BDBUS-60
|
B09-47U
|
|
|
(左右相反)
|
B08-114R
|
─
|
─
|
|
|
滑台面尺寸
|
60 ✕ 60mm
|
|||
|
移動量
|
XZ：±9mm
|
XZ：±7mm
|
X：±10mm
Z：+26mm |
|
|
把手旋轉1圈移動量
|
0.5mm
|
X：0.5mm
Z：20mm |
||
|
最小讀取
|
尺標刻度0.1mm
|
─
|
||
|
耐荷重
|
2.0kgf【19.6N】
|
1.0kgf【9.8N】
|
||
|
移動精度
|
真直度
|
─
|
30 μm
|
|
|
容許力矩荷重
|
仰俯
|
5.0N • m
|
2.0N • m
|
|
|
橫擺
|
5.0N • m
|
1.0N • m
|
||
|
側傾
|
4.0N • m
|
1.3N • m
|
||
|
平行度
|
─
|
200 μm
|
||
|
自重
|
1.35kg
|
1.19kg
|
0.64kg
|
|
|
主材質─表面處理
|
黃銅─黑塗裝
|
鋁─黑耐酸鋁處理
|
||
|
附屬螺絲(六角帶孔螺釘)
|
M4─6 4個
|
M4─10 4個
|
M4─8 4個
|
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
[kgf] |
RoHS
|
|
B08-4
|
黃銅-黑塗裝
|
25×25
|
XZ:±5
|
1.0
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
[kgf] |
RoHS
|
|
BDBUS-25
|
黃銅-黑塗裝
|
25×25
|
XZ:±3
|
1.0
|
●
|
| 型號 | 主材質-表面處理 | 滑台面尺寸 [mm] |
移動量 [±mm] |
耐荷重 [kgf] |
RoHS | CAD | |
| B08-4 | 黃銅-黑塗裝 | 25×25 | XZ:±5 | 1.0 | ● | 2D | 3D |
| B08-4R | 黃銅-黑塗裝 | 25×25 | XZ:±5 | 1.0 | ● | 2D | 3D |
| B08-14 | 黃銅-黑塗裝 | 40×40 | XY:7 | 1.0 | ● | - | 3D |
| B08-114 | 黃銅-黑塗裝 | 60×60 | XZ:9 | 2.0 | ● | 2D | 3D |
| B08-114R | 黃銅-黑塗裝 | 60×60 | XZ:9 | 2.0 | ● | 2D | 3D |
| BDBUS-25 | 黃銅-黑塗裝 | 25×25 | XZ:±3 | 1.0 | ● | 2D | 3D |
| BDBUS-40 | 黃銅-黑塗裝 | 40×40 | XZ:5 | 1.0 | ● | 2D | 3D |
| BDBUS-60 | 黃銅-黑塗裝 | 60×60 | XZ:7 | 2.0 | ● | 2D | 3D |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
