| 配置(圖片瀏覽) | |||||
| 款型 | B05-04 | B08-4 | BDBUS-25 | B09-27U | |
| (左右相反) | B05-04R | B08-4R | ─ | ─ | |
| 滑台面尺寸 | 25 ✕ 25mm | ||||
| 移動量 | XZ：±5mm | XZ：±3mm | X：±5mm Z：+10mm |
||
| 把手旋轉1圈移動量 | 17mm | 0.5mm | X：0.5mm Z：14mm |
||
| 最小讀取 | 尺標刻度0.1mm | ─ | |||
| 耐荷重 | 0.7kgf【6.9N】 | 1.0kgf【9.8N】 | |||
| 移動精度 | 真直度 | ─ | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 0.5N • m | 2.0N • m | 2.0N • m | 0.4N • m |
| 橫擺 | 0.5N • m | 1.5N • m | 1.3N • m | 0.4N • m | |
| 側傾 | 0.5N • m | 1.5N • m | 1.3N • m | 0.4N • m | |
| 平行度 | ─ | 200 μm | |||
| 自重 | 0.2kg | 0.17kg | 0.14kg | 0.17kg | |
| 主材質─表面處理 | 黃銅─黑塗裝 | ||||
| 附屬螺絲(六角帶孔螺釘) | M2─12 4個 | M2─8 4個 | M2─6 3個 | M2─5 4個 | |
| 配置(圖片瀏覽) | |||||

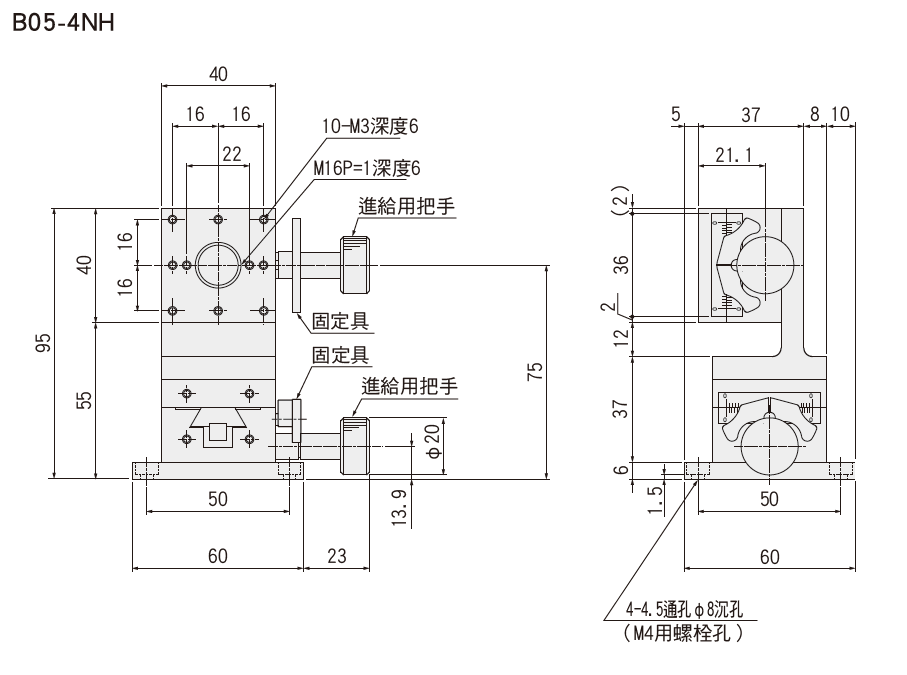

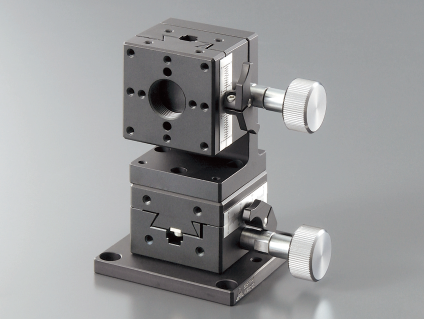

| 款型 | B05-4NH | B08-14 | BDBUS-40 | B09-37U | |
| (左右相反) | B05-4NHR | B08-14R | ─ | ─ | |
| 滑台面尺寸 | 40 ✕ 40mm | ||||
| 移動量 | XZ：±10mm | XZ：±7mm | XZ：±5mm | X：±7mm Z：+10mm |
|
| 把手旋轉1圈移動量 | 20mm | 0.5mm | X：0.5mm Z：14mm |
||
| 最小讀取 | 尺標刻度0.1mm | ─ | |||
| 耐荷重 | 1.5kgf【14.7N】 | 1.0kgf【9.8N】 | |||
| 移動精度 | 真直度 | ─ | 30 μm | ||
| 容許力矩荷重 | 仰俯 | 3.0N • m | 4.0N • m | 0.8N • m | |
| 橫擺 | 2.0N • m | 3.0N • m | 0.8N • m | ||
| 側傾 | 2.0N • m | 3.0N • m | 0.8N • m | ||
| 平行度 | ─ | 200 μm | |||
| 自重 | 0.45kg | 0.46kg | 0.51kg | ||
| 主材質─表面處理 | 鋁─黑耐酸鋁處理 | 黃銅─黑塗裝 | |||
| 附屬螺絲(六角帶孔螺釘) | M4─6 4個 | M3─6 4個 | M3─8 4個 | M3─6 4個 | |
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
耐荷重
[kgf] |
RoHS
|
|
B05-04
|
黃銅-黑塗裝
|
25×25
|
XZ:±5
|
0.76
|
●
|
