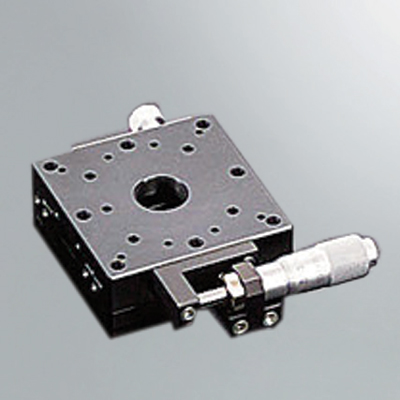

B11　手動直動X軸

B11 系列

．交叉滾子導軌構造
．進給方式可選擇
．本體材質採用鋁材
．高精度、輕量化

數量：

加入詢價

產品介紹平面尺寸圖產品規格表 / 圖檔下載

配置
款型		B11-25AN	B11-25CN	B11-40A	B11-40C	B11-60A	B11-60C
(左右相反)		B11-25ARN	B11-25CRN	B11-40AR	B11-40CR	B11-60AR	B11-60CR
進給方式		標準分厘卡測頭
進給位置		中心	側面	中心	側面	中心	側面
分厘卡測頭最小讀取		10μm/刻度
滑台面尺寸		25 X 25mm		40 X 40mm		60 X 60mm
移動量		±3.2mm		±6.5mm
導軌		交叉滾子導軌
耐荷重		1.0kgf【9.8N】		2.0kgf【19.6N】		5.0kgf【49.0N】
移動精度	真直度	3μm以內
	仰俯	30"以內		25"以內
	橫擺	30"以內		15"以內
容許力矩荷重	仰俯	1.1N．m		2.7N．m		5.2N．m
	橫擺	0.8N．m		2.2N．m		4.3N．m
	側傾	0.4N．m		2.0N．m		5.5N．m
力矩剛性	仰俯	3.03"/N．m		0.38"/N．m		0.12"/N．m
	橫擺	2.85"/N．m		0.42"/N．m		0.11"/N．m
	側傾	1.80"/N．m		0.28"/N．m		0.07"/N．m
平行度		30μm以內
運動平行度		10μm以內
自重		0.04kg		0.14kg		0.25kg
主材質-表面處理		鋁－黑耐酸鋁處理
附屬螺絲(六角帶孔螺釘)		M2－6　4個		M3－6　4個		M4－6　4個

配置
款型		B11-80A	B11-80C	B11-100A	B11-100C	B11-120A	B11-120C
(左右相反)		B11-80AR	B11-80CR	B11-100AR	B11-100CR	B11-120AR	B11-120CR
進給方式		標準分厘卡測頭
進給位置		中心	側面	中心	側面	中心	側面
分厘卡測頭最小讀取		10μm/刻度
滑台面尺寸		80 X 80mm		100 X 100mm		120 X 120mm
移動量		±12.5mm				±25mm
導軌		交叉滾子導軌
耐荷重		10.0kgf【98.0N】		15.0kgf【147.0N】		20.0kgf【196.0N】
移動精度	真直度	3μm以內
	仰俯	25"以內				50"以內
	橫擺	15"以內				30"以內
容許力矩荷重	仰俯	19.2N．m		36.0N．m		57.2N．m
	橫擺	15.1N．m		30.0N．m		44.7N．m
	側傾	17.3N．m		33.0N．m		66.7N．m
力矩剛性	仰俯	0.05"/N．m		0.06"/N．m		0.03"/N．m
	橫擺	0.05"/N．m		0.07"/N．m		0.02"/N．m
	側傾	0.04"/N．m		0.05"/N．m		0.01"/N．m
平行度		30μm以內
運動平行度		10μm以內
自重		0.5kg		0.7kg		1.6kg
主材質-表面處理		鋁－黑耐酸鋁處理
附屬螺絲(六角帶孔螺釘)		M4－6　4個				M4－10　4個

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [±mm]	進給位置	耐荷重 [kgf]	RoHS
B11-40A	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●

駿河精機 SURUGA SEIKI 手動直動X軸 B11系列平面尺寸圖 B11-40A

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [±mm]	進給位置	耐荷重 [kgf]	RoHS
B11-60A	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●

駿河精機 SURUGA SEIKI 手動直動X軸 B11系列平面尺寸圖 B11-60A

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [±mm]	進給位置	耐荷重 [kgf]	RoHS
B11-80A	鋁-黑耐酸鋁處理	80×80	12.5	中心	10.0	●

駿河精機 SURUGA SEIKI 手動直動X軸 B11系列平面尺寸圖 B11-80A

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [±mm]	進給位置	耐荷重 [kgf]	RoHS
B11-100A	鋁-黑耐酸鋁處理	100×100	12.5	中心	15.0	●

駿河精機 SURUGA SEIKI 手動直動X軸 B11系列平面尺寸圖 B11-100A

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [±mm]	進給位置	耐荷重 [kgf]	RoHS
B11-120A	鋁-黑耐酸鋁處理	120×120	25	中心	20.0	●

駿河精機 SURUGA SEIKI 手動直動X軸 B11系列平面尺寸圖 B11-120A

型號	主材質-表面處理	滑台面尺寸 [mm]	移動量 [±mm]	進給位置	耐荷重 [kgf]	RoHS	CAD
B11-25AN	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	2D	3D
B11-25ARN1	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	2D	3D
B11-25AN1	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	2D	3D
B11-25ARN	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	2D	-
B11-25ANFP	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	-	-
B11-25ARNFP	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	-	-
B11-25ANFH	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	-	-
B11-25ARNFH	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	-	-
B11-25ANZ	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	2D	3D
B11-25ARNZ	鋁-黑耐酸鋁處理	25×25	3.2	中心	1.0	●	2D	-
B11-25CN	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	2D	3D
B11-25CRN	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	2D	-
B11-25CN1	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	2D	3D
B11-25CRN1	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	2D	3D
B11-25CNZ	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	2D	3D
B11-25CNZFH	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25CNZFP	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25CNFP	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25CNFH	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25CRNFP	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25CRNFH	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25ANZFP	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-25ANZFH	鋁-黑耐酸鋁處理	25×25	3.2	側面	1.0	●	-	-
B11-40A	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40A1	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40AFP	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	-	-
B11-40AFH	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	-	-
B11-40AR	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40AR1	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40ARFP	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	-	-
B11-40ARFH	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	-	-
B11-40AZ	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40AZFP	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	-	-
B11-40AZFH	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	-	-
B11-40C	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-40C1	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-40CFP	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	-	-
B11-40CFH	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	-	-
B11-40CR	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-40CR1	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-40CRFP	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	-	-
B11-40CRFH	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	-	-
B11-40CZ	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-40CZFP	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	-	-
B11-40CZFH	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	-	-
B11-40B	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40BR	鋁-黑耐酸鋁處理	40×40	6.5	中心	2.0	●	2D	3D
B11-40D	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-40DR	鋁-黑耐酸鋁處理	40×40	6.5	側面	2.0	●	2D	3D
B11-60A	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60A1	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60AFP	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	-	-
B11-60AFH	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	-	-
B11-60AR	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60AR1	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60ARFP	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	-	-
B11-60ARFH	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	-	-
B11-60AZ	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60AZFP	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	-	-
B11-60AZFH	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	-	-
B11-60C	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-60C1	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-60CFP	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	-	-
B11-60CFH	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	-	-
B11-60CR	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-60CR1	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-60CRFP	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	-	-
B11-60CRFH	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	-	-
B11-60CZ	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-60CZFP	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	-	-
B11-60CZFH	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	-	-
B11-60B	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60BR	鋁-黑耐酸鋁處理	60×60	6.5	中心	5.0	●	2D	3D
B11-60D	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-60DR	鋁-黑耐酸鋁處理	60×60	6.5	側面	5.0	●	2D	3D
B11-80A	鋁-黑耐酸鋁處理	80×80	12.5	中心	10.0	●	2D	3D
B11-80AR	鋁-黑耐酸鋁處理	80×80	12.5	中心	10.0	●	2D	3D
B11-80AZ	鋁-黑耐酸鋁處理	80×80	12.5	中心	10.0	●	2D	3D
B11-80C	鋁-黑耐酸鋁處理	80×80	12.5	側面	10.0	●	2D	3D
B11-80CR	鋁-黑耐酸鋁處理	80×80	12.5	側面	10.0	●	2D	3D
B11-80CZ	鋁-黑耐酸鋁處理	80×80	12.5	側面	10.0	●	2D	3D
B11-80B	鋁-黑耐酸鋁處理	80×80	6.5	中心	10.0	●	2D	3D
B11-80BR	鋁-黑耐酸鋁處理	80×80	6.5	中心	10.0	●	2D	3D
B11-80D	鋁-黑耐酸鋁處理	80×80	6.5	側面	10.0	●	2D	3D
B11-80DR	鋁-黑耐酸鋁處理	80×80	6.5	側面	10.0	●	2D	3D
B11-100A	鋁-黑耐酸鋁處理	100×100	12.5	中心	15.0	●	2D	3D
B11-100AR	鋁-黑耐酸鋁處理	100×100	12.5	中心	15.0	●	2D	3D
B11-100C	鋁-黑耐酸鋁處理	100×100	12.5	側面	15.0	●	2D	3D
B11-100CR	鋁-黑耐酸鋁處理	100×100	12.5	側面	15.0	●	2D	3D
B11-100B	鋁-黑耐酸鋁處理	100×100	12.5	中心	15.0	●	2D	3D
B11-100BR	鋁-黑耐酸鋁處理	100×100	12.5	中心	15.0	●	2D	3D
B11-100D	鋁-黑耐酸鋁處理	100×100	12.5	側面	15.0	●	2D	3D
B11-100DR	鋁-黑耐酸鋁處理	100×100	12.5	側面	15.0	●	2D	3D
B11-120A	鋁-黑耐酸鋁處理	120×120	25	中心	20.0	●	2D	3D
B11-120AR	鋁-黑耐酸鋁處理	120×120	25	中心	20.0	●	2D	3D
B11-120C	鋁-黑耐酸鋁處理	120×120	25	側面	20.0	●	2D	3D
B11-120CR	鋁-黑耐酸鋁處理	120×120	25	側面	20.0	●	2D	3D
B11-120B	鋁-黑耐酸鋁處理	120×120	25	中心	20.0	●	-	-
B11-120BR	鋁-黑耐酸鋁處理	120×120	25	中心	20.0	●	-	-
B11-120D	鋁-黑耐酸鋁處理	120×120	25	側面	20.0	●	-	-
B11-120DR	鋁-黑耐酸鋁處理	120×120	25	側面	20.0	●	-	-

如需產品圖檔，請洽廣億科技服務人員，謝謝！
