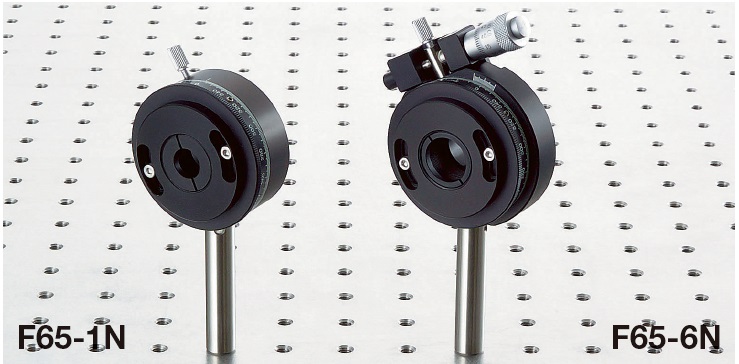

●保持˙旋轉（θx）格蘭湯普遜稜鏡等用的架。
●F65-1〜3N為透過鬆開夾板可手動360°粗調。
●F65-4〜6N為鬆開夾板狀態下可手動360°粗調，旋緊夾板則 可透過測微器頭進行±4°微調。
●因帶刻度為可0點對齊的結構，可從基準角度簡單設定任意 角度。
＊使用標記以外稜鏡尺寸時敬請咨詢。 組成支架單元時的光軸計算
| 款型 | 座高度H [mm] |
架寬L [mm] |
稜鏡尺寸外徑 [mm] |
| F65-1N | 28.5 | 27 | 15.75 |
| F65-2N | 28.5 | 32.5 | 18.9 |
| F65-3N | 28.5 | 39.5 | 22.1 |
| F65-4N | 30 | 27 | 15.75 |
| F65-5N | 30 | 32.5 | 18.9 |
| F65-6N | 30 | 39.5 | 22.1 |
| 款型 | 座高度H [mm] |
架寬L [mm] |
稜鏡尺寸外徑 [mm] |
CAD |
| F65-1N | 28.5 | 27 | 15.75 | - |
| F65-2N | 28.5 | 32.5 | 18.9 | - |
| F65-3N | 28.5 | 39.5 | 22.1 | - |
| F65-4N | 30 | 27 | 15.75 | - |
| F65-5N | 30 | 32.5 | 18.9 | - |
| F65-6N | 30 | 39.5 | 22.1 | - |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
