●產品包括僅上側鏡可動型與上下鏡可動型。
●調整螺距可從0.5mm與0.25mm中選擇。
●反射鏡有粘接固定與3點夾持固定。
●桿下側為M16 P＝1ｍｍ的公螺絲。 可固定在磁性基座、 板等上。

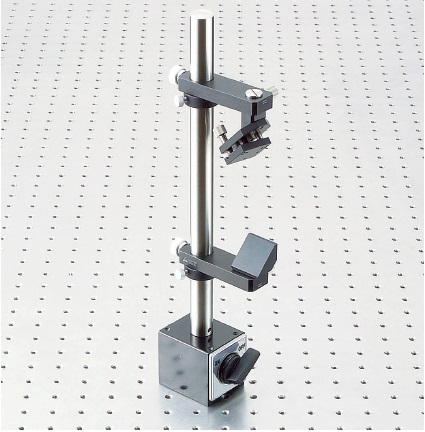

●該照片是用磁鐵鹼F110N規範。
| 款型 | 座高度 | 使用鏡厚 [mm] |
使用鏡徑 [φmm] |
| F110N-L | 41 | - | ～30 |
| F110H-L | 41 | - | ～30 |
| F110NW-L | 69 | - | ～30 |
| F110NWC-L | 69 | 5～ | 20～30 |
| F110HWC-L | 68 | 5～ | 20～30 |
| F110HW-L | 68 | - | ～30 |
上鏡可移動（一般應用降低光軸）
|
|
 |
|
上下鏡可移動（適用於精細光軸調整）
 |
 |
 |
上下鏡可移動（可用鏡子3點夾鉗拆卸）
 |
 |
 |
| 款型 | 座高度 | 使用鏡厚 [mm] |
使用鏡徑 [φmm] |
CAD |
| F110N-L | 41 | - | ～30 | - |
| F110H-L | 41 | - | ～30 | - |
| F110NW-L | 69 | - | ～30 | - |
| F110NWC-L | 69 | 5～ | 20～30 | - |
| F110HWC-L | 68 | 5～ | 20～30 | - |
| F110HW-L | 68 | - | ～30 | - |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
