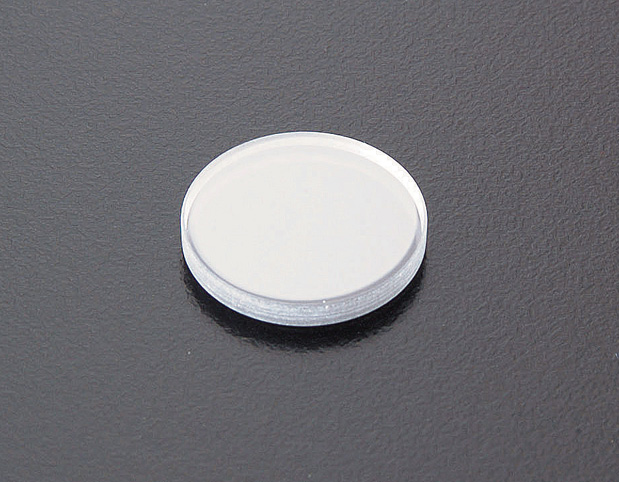

在玻璃基板上經過鍍氣金屬膜的反射型ND濾光片。 用於光量控制、 射束分割等。
根據透過率不同分為7種。 此外，透過重合各種ND濾鏡，可改變透過率。
與吸收型（S73）不同，反射型將射束分割為透過與反射。 此外，存在因膜導致的光線吸收。
外徑有φ15與φ50的2種。
可在從可視到紅外域廣範圍使用。
| 款型 | 外徑 [mm] |
透過率 [％] |
厚度t [mm] |
| S75-15-0.01 | φ15 | 0.01 | 2 |
| S75-15-0.1 | φ15 | 0.1 | 2 |
| S75-15-1 | φ15 | 1 | 2 |
| S75-15-5 | φ15 | 5 | 2 |
| S75-15-10 | φ15 | 10 | 2 |
| S75-15-20 | φ15 | 20 | 2 |
| S75-15-50 | φ15 | 50 | 2 |
| S75-50-0.01 | φ50 | 0.01 | 2 |
| S75-50-0.1 | φ50 | 0.1 | 2 |
| S75-50-1 | φ50 | 1 | 2 |
| S75-50-5 | φ50 | 5 | 2 |
| S75-50-10 | φ50 | 10 | 2 |
| S75-50-20 | φ50 | 20 | 2 |
| S75-50-50 | φ50 | 50 | 2 |
| S75-15N | φ15 | 0.01%、0.1%、1%、5%、10%、20%、50% | 2 |
| S75-50N | φ50 | 0.01%、0.1%、1%、5%、10%、20%、50% | 2 |
| 款型 | 外徑 [mm] |
透過率 [％] |
厚度t [mm] |
CAD |
| S75-15-0.01 | φ15 | 0.01 | 2 | - |
| S75-15-0.1 | φ15 | 0.1 | 2 | - |
| S75-15-1 | φ15 | 1 | 2 | - |
| S75-15-5 | φ15 | 5 | 2 | - |
| S75-15-10 | φ15 | 10 | 2 | - |
| S75-15-20 | φ15 | 20 | 2 | - |
| S75-15-50 | φ15 | 50 | 2 | - |
| S75-50-0.01 | φ50 | 0.01 | 2 | - |
| S75-50-0.1 | φ50 | 0.1 | 2 | - |
| S75-50-1 | φ50 | 1 | 2 | - |
| S75-50-5 | φ50 | 5 | 2 | - |
| S75-50-10 | φ50 | 10 | 2 | - |
| S75-50-20 | φ50 | 20 | 2 | - |
| S75-50-50 | φ50 | 50 | 2 | - |
| S75-15N | φ15 | 0.01%、0.1%、1%、5%、10%、20%、50% | 2 | - |
| S75-50N | φ50 | 0.01%、0.1%、1%、5%、10%、20%、50% | 2 | - |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
