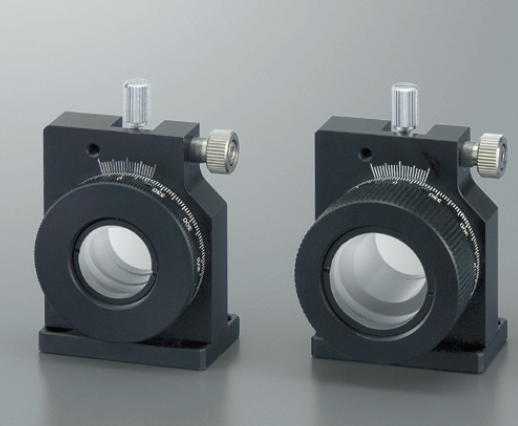

●保持・旋轉(θx)偏光板、 偏光濾鏡、 波長板等用的鏡架。
●光軸高度統一為距離底面25mm。
●元件固定透過螺絲環進行。
●可手動進行360°旋轉。
※附屬螺絲環與樹脂環
※旋緊螺絲環用環形板手
型號 | 適用元件徑 [φmm] |
適用元件厚度 [mm] |
有效徑 [φmm] |
調整軸 | 移動量:粗動 [°] |
移動量:微動 [±°] |
分解能: 粗動 |
分解能: 微動 |
自重 [kg] |
F542-20 | 20 | 0.4~7 | 17 | θx軸 | 360 | 4 | 0.2°游標讀數 | 0.62°/旋轉 | 0.09 |
F542-25.4 | 25/25.4 | 0.4~7 | 17 | θx軸 | 360 | 4 | 0.2°游標讀數 | 0.62°/旋轉 | 0.11 |
F542-30 | 30 | 0.4~7 | 17 | θx軸 | 360 | 4 | 0.2°游標讀數 | 0.62°/旋轉 | 0.11 |
型號 | 適用元件徑 [φmm] |
適用元件厚度 [mm] |
有效徑 [φmm] |
調整軸 | 移動量:粗動 [°] |
移動量:微動 [±°] |
分解能: 粗動 |
分解能: 微動 |
自重 [kg] |
CAD |
F542-20 | 20 | 0.4~7 | 17 | θx軸 | 360 | 4 | 0.2°游標讀數 | 0.62°/旋轉 | 0.09 | - |
F542-25.4 | 25/25.4 | 0.4~7 | 17 | θx軸 | 360 | 4 | 0.2°游標讀數 | 0.62°/旋轉 | 0.11 | - |
F542-30 | 30 | 0.4~7 | 17 | θx軸 | 360 | 4 | 0.2°游標讀數 | 0.62°/旋轉 | 0.11 | - |
如需產品圖檔,請洽廣億科技服務人員,謝謝!
