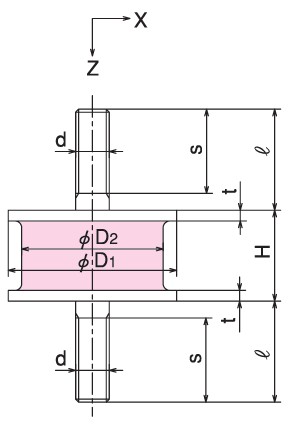

| 型 號 | 標 準 尺 寸 ｍｍ | ||||||
| D1 | D2 | H | T | d | l | s | |
| KA-12SUS | 12 | 10 | 16 | 2 | M 5 | 12 | 11 |
| KA-15SUS | 15 | 12 | 15 | 2 | M 5 | 15 | 12 |
| KA-20SUS | 20 | 15 | 15 | 2 | M 6 | 15 | 13 |
| KA-20-20HSUS | 20 | 15 | 20 | 2 | M 6 | 15 | 13 |
| KA-25SUS | 25 | 20 | 18 | 2 | M 6 | 18 | 18 |
| KA-25-27HSUS | 25 | 20 | 27 | 2 | M 6 | 18 | 18 |
| KA-30SUS | 30 | 25 | 18 | 2 | M 8 | 24 | 20 |
| KA-30-26HSUS | 30 | 25 | 26 | 2 | M 8 | 24 | 20 |
| KA-35SUS | 35 | 30 | 26 | 2 | M 8 | 24 | 20 |
| KA-35-35HSUS | 35 | 30 | 35 | 2 | M 8 | 24 | 20 |
| KA-40SUS | 40 | 34 | 25 | 2 | M 8 | 30 | 25 |
| KA-40-33HSUS | 40 | 34 | 33 | 2 | M 8 | 30 | 25 |
| KA-50SUS | 50 | 42 | 27 | 3 | M10 | 30 | 25 |
| KA-50-40HSUS | 50 | 42 | 40 | 3 | M10 | 30 | 25 |
| 附上SUS製六角螺帽、彈簧墊圈各2個。橡膠材質為硬度60的天然橡膠。 | |||||||
| 型 號 | Z方向支撐載重 N {kgf} |
容許載重N {kgf} | Z方向彈簧系數Kz N/mm{kgf/cm} |
剛性比 Kx/Kz |
|||||||
| Z方向 | X方向 | ||||||||||
| KA-12SUS | ~ | 78 | { | 8} | 110 { 11} | 25 { 3} | 41 | { | 42 | } | 0.20 |
| KA-15SUS | ~ | 130 | { | 13} | 160 { 16} | 34 { 4} | 74 | { | 75 | } | 0.20 |
| KA-20SUS | ~ | 160 | { | 16} | 280 { 29} | 69 { 7} | 130 | { | 130 | } | 0.15 |
| KA-20-20HSUS | ~ | 98 | { | 10} | 180 { 18} | 49 { 5} | 78 | { | 80 | } | 0.19 |
| KA-25SUS | ~ | 250 | { | 25} | 490 { 50} | 98 { 10} | 200 | { | 200 | } | 0.16 |
| KA-25-27HSUS | ~ | 160 | { | 16} | 310 { 32} | 59 { 6} | 93 | { | 95 | } | 0.20 |
| KA-30SUS | ~ | 450 | { | 46} | 890 { 91} | 170 { 17} | 310 | { | 320 | } | 0.16 |
| KA-30-26HSUS | ~ | 300 | { | 31} | 610 { 62} | 120 { 12} | 140 | { | 145 | } | 0.19 |
| KA-35SUS | ~ | 490 | { | 50} | 980 {100} | 250 { 25} | 240 | { | 240 | } | 0.17 |
| KA-35-35HSUS | ~ | 370 | { | 38} | 740 { 75} | 200 { 20} | 150 | { | 150 | } | 0.20 |
| KA-40SUS | ~ | 930 | { | 95} | 1810 {185} | 360 { 37} | 340 | { | 350 | } | 0.17 |
| KA-40-33HSUS | ~ | 540 | { | 55} | 1100 {110} | 250 { 25} | 220 | { | 220 | } | 0.19 |
| KA-50SUS | ~ | 1230 | { | 125} | 2500 {250} | 590 { 60} | 610 | { | 620 | } | 0.17 |
| KA-50-40HSUS | ~ | 880 | { | 90} | 1800 {180} | 390 { 40} | 270 | { | 280 | } | 0.19 |
| 附上SUS製六角螺帽、彈簧墊圈各2個。橡膠材質為硬度60的天然橡膠。 | |||||||||||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
