倉敷化工
KURASHIKI KAKO

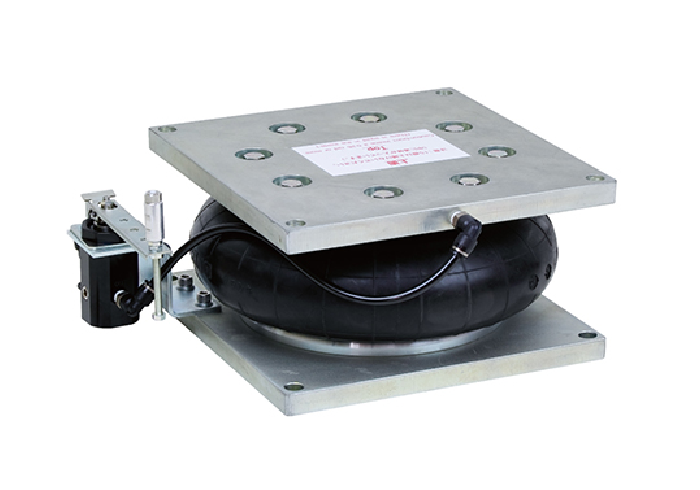

被動式除震台
PSB-D 系列
．優越的除震性能。
．內置衰減機構能將設備的搖晃、變位迅速收斂。
．透過水平調整閥可以調整設備的水平高度。
．可使用於無塵室。
使用用途：半導體製造/檢查裝置、FPD製造/檢查装置、精密測量儀器、面板塗佈機…等。
PSB-D 系列 產品特色
|
● 優越的除震性能，固有震動數低，有良好的防震效果。
|
● 內置衰減機構，能將設備的搖晃、變位迅速收斂。
|
● 透過水平調整閥，可以調整設備的水平高度。
|
 |
 |
 |
|
● 可使用於無塵室。
|
● 氣囊採特殊設計無耗材、免保養。
|
● 可選配自動充排氣系統，性能更上一層。
|
● 內置式下限制動器，安全性提升。
場地量測服務
針對不同設備的需求，本公司可以到現場量測場地數據，並將您的設備相關資料交由日本原廠專業評估後，再提供模擬報告，確保產品效果無虞後再使用在設備上。
(相關需求請洽服務人員說明)

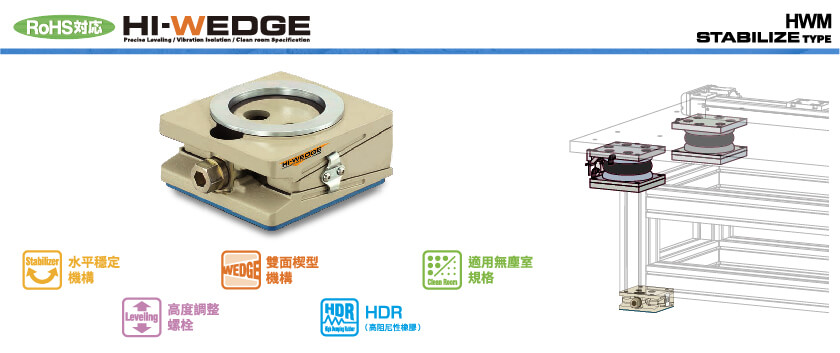

可搭配的高剛性腳座
延伸閱讀
➤ 為精密設備/儀器解決微震動問題 - Part 1 倉敷化工除震系統解析
➤ 為精密設備/儀器解決微震動問題 - Part 2 模擬報告事前評估

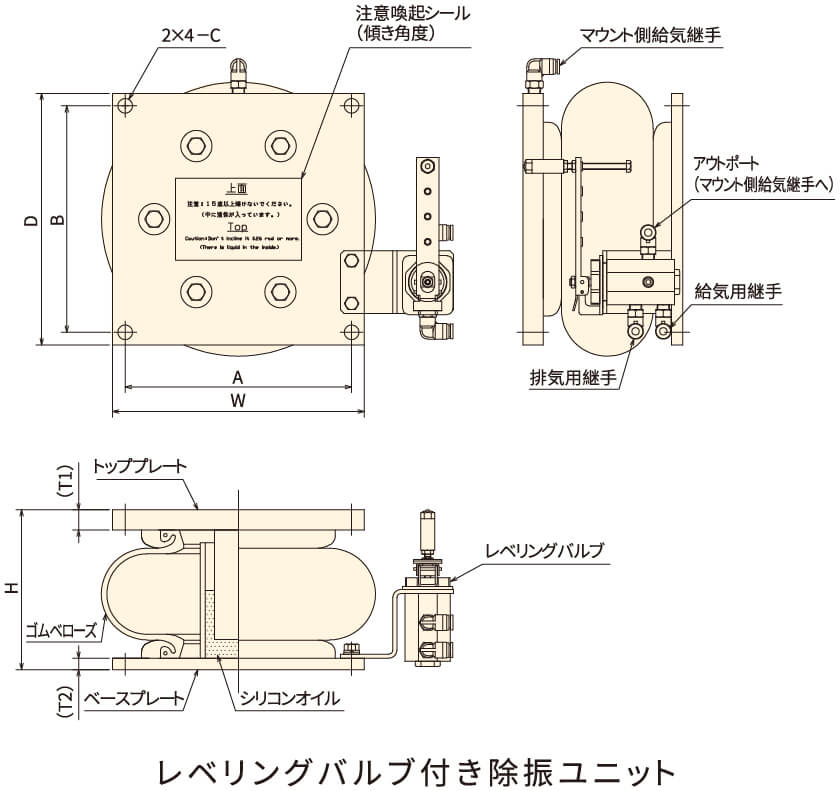

PSB-D 除震台配置圖 (範例)
|
產品型號
|
PSB-D145
|
PSB-D170
|
PSB-D230
|
PSB-D300
|
PSB-D360
|
|
|
除震方法
|
氣囊型空氣彈簧
|
|||||
|
H
|
作動高度(mm)
|
127
|
127
|
127
|
127
|
127
|
|
洩壓高度(mm)
|
117
|
117
|
117
|
117
|
117
|
|
|
WxD
|
外觀尺寸(mm)
|
200 x 200
|
230 x 230
|
280 x 280
|
330 x 330
|
420 x 420
|
|
AxB
|
安裝尺寸(mm)
|
180 x 180
|
210 x 210
|
250 x 250
|
300 x 300
|
390 x 390
|
|
C
|
安裝孔徑(mm)
|
Φ 12
|
Φ 16
|
|||
|
T1
|
頂板厚度(mm)
|
16
|
16
|
16
|
16
|
16
|
|
T2
|
底板厚度(mm)
|
9
|
9
|
9
|
9
|
9
|
|
|
產品質量(kg)
|
12
|
15
|
24
|
36
|
54
|
|
受壓面積(cm2)
|
196
|
260
|
470
|
750
|
1070
|
|
|
單顆最大搭載重量 (kg)
|
800
|
1,050
|
1,900
|
3,000
|
4,250
|
|
|
供給壓力（MPa）
|
0.5
|
|||||
|
衰減機構
|
液態矽油
|
|||||
|
固有震動數
|
垂直：約3Hz 水平：約3Hz
|
|||||
|
調節水平方式
|
自動水平調節
|
|||||
|
用途
|
半導體、FPD（LCD）檢查設備/製造設備/精密測量設備…等
|
|||||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
