馬達特徵　　系統構成

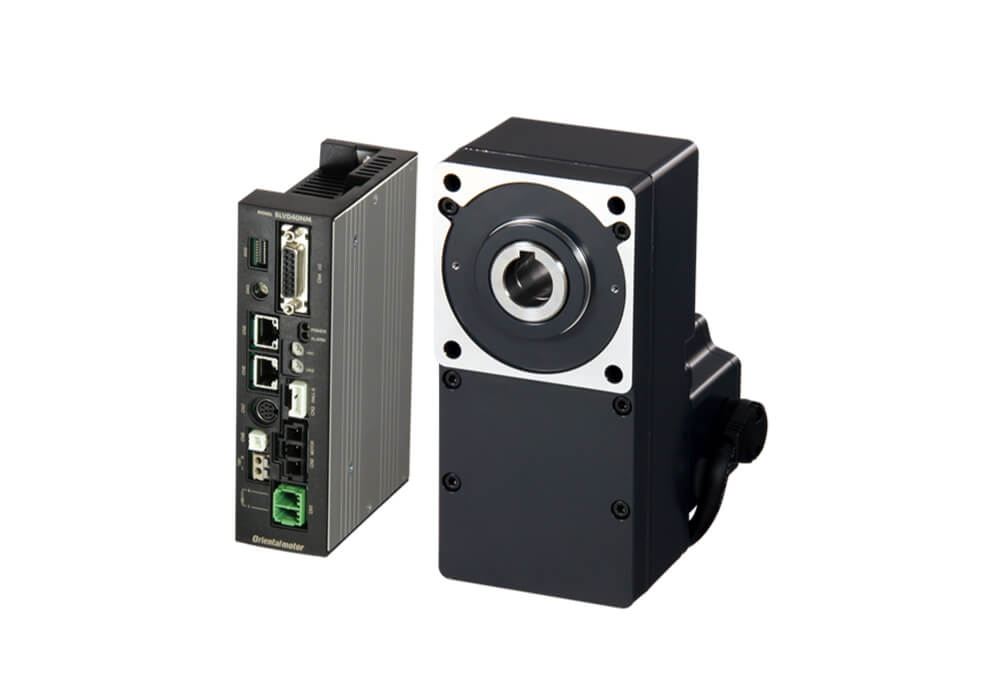

無刷馬達 BLV 系列，馬達部使用永久磁鐵，可實現薄型、高輸出。
馬達長度 82mm 下，最大可輸出 400W。

出力	100W	200W	400W
電源電壓	DC24V	DC24V	DC48V
安裝尺寸*	□104mm
馬達L寸*	82mm

*圓軸型時





█　搭載便於電池驅動的功能

---

擴大設計動作可能的電壓範圍，故可對應電池電源較大的輸出電壓變動。

• 即使電池電壓降低，亦可驅動
• 警告輸出通知電池電壓降低





█　備有電磁剎車型

---

需於停止時保持位置的場合下，可使用可保持位置*的電磁剎車型。
＊使用方法及其限制，請洽客服中心0800-060708。





█　高強度、高容許轉矩的中空軸扁平式減速機

---

．高容許轉矩

中空軸扁平式減速機的容許轉矩不會飽和。可將馬達轉矩活用至最大極限。

．省空間

不使用連結零件，即可與驅動軸直接連結，因此可節省裝置空間。



█　功能擴充

---

使用另售的資料設定器（OPX-2A）即可擴充功能，或進行數位設定、顯示。
此外，亦對應通訊控制。





█　重要的速度穩定性

---

速度變動率於 ±0.5％ 以下，即使於負載、電壓、溫度的變動下，也可穩定運轉。
＜條件＞
對負載：0 ~ 額定轉矩、額定回轉速度、額定電壓、常溫
對電壓：額定電壓 ±10％、額定回轉速度、無負載、常溫
對溫度：0 ~ ＋40℃、額定回轉速度、無負載、額定電壓





█　4 種控制方法

---

直流無刷馬達經由上位控制器進行的控制，對應 I/O 控制、RS-485通訊控制。
此外，透過轉換通訊協定的網路轉換器（另售），亦可對應 CC-Link 通訊、MECHATROLINK 通訊控制。



• I/O 控制的系統

運轉採 I/O 控制，可輕鬆操作。



資料設定與運轉指令的控制方法

運轉資料．參數設定		運轉指令 (FWD、REV 等)
運轉資料	驅動器的旋鈕、資料設定器（OPX-2A）	I/O
參數	資料設定器（OPX-2A）



• RS-485 通訊的系統

在 RS-485 通訊中，可進行運轉資料和參數的設定、運轉指令的輸入。針對 1 台上位控制器，最多可連接 31 台驅動器。
此外，亦可同時起動複數軸。
通訊協定對應 Modbus RTU，可利用可程式控制器或觸控面板輕鬆連接。



資料設定與運轉指令的控制方法

運轉資料．參數設定	運轉指令 (FWD、REV 等)
RS-485 通訊、 資料設定器（OPX-2A）	RS-485 通訊、I/O

．FWD 輸入、REV 輸入等的運轉指令亦可由 I/O 進行控制。
．可透過資料設定器（OPX-2A）使用測試運轉功能。
．運轉資料的設定亦可利用驅動器的旋鈕進行。



• CC-Link 通訊的系統

使用網路轉換器（另售）*，可對應 CC-Link 通訊和 MECHATROLINK 通訊。
可利用各種通訊設定運轉資料和參數，或輸入運轉指令。



可對應的網路與網路轉換器品名

可對應的網路	網路轉換器品名
CC-Link	NETC01-CC
MECHATROLINK-II	NETC01-M2
MECHATROLINK-III	NETC01-M3

資料設定與運轉指令的控制方法

運轉資料．參數設定	運轉指令 (FWD、REV 等)
各種通訊、 資料設定器（OPX-2A）	各種通訊、I/O

．FWD 輸入、REV 輸入等的運轉指令亦可由 I/O 進行控制。
．可透過資料設定器（OPX-2A）使用測試運轉功能。
．運轉資料的設定亦可利用驅動器的旋鈕進行。





█　亦適用於 AGV 無人搬運車用途

---

大功率 100W、400W 大幅提高 AGV 搬運能力，四軸驅動最大可搬運負載 2,500kg (※僅供參考)。
‧最高速度 4,000r/min，速度比 1:40。
‧附電磁刹車功能，可使 AGV 精確停止、保持停止位置不變，並可用於上下坡運行。
‧對應廣泛的電源電壓範圍，即使電壓發生 58% 的變化時，也可安全使用。







➤ 碳中和，您CATCH到了嗎？

系列	機型	電源電壓	上：安装尺寸[mm] / 下：輸出功率[W]
		[V]	104
			100	200	400
BLV	標準型	DC24	●	●	-
		DC48	-	-	●
	附電磁剎車型	DC24	●	●	-
		DC48	-	-	●
