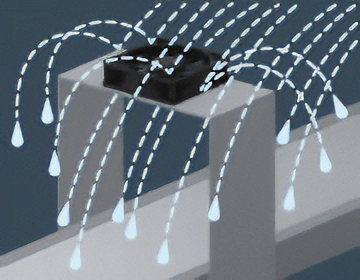

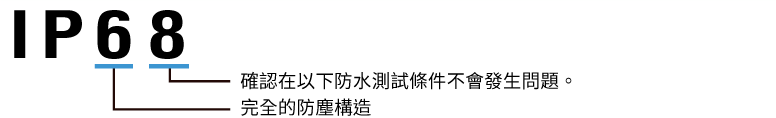

附Alarm功能 通知運轉異常 設備故障的預防保養		長壽命 預期壽命 最大180,000小時 減少維修成本		可變速 降低噪音、減低消耗電力 透過 PWM 控制 調節風量		防水 用於接觸水或粉塵的場所 保護等級 IP68

---

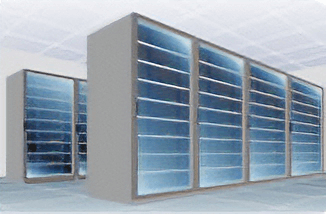

課題 風扇冷卻功能在被發現之前就已經惡化。 如何防止發熱對精密設備造成損壞？ 範例）資料中心	▶	推薦產品 附Alarm風扇 A型

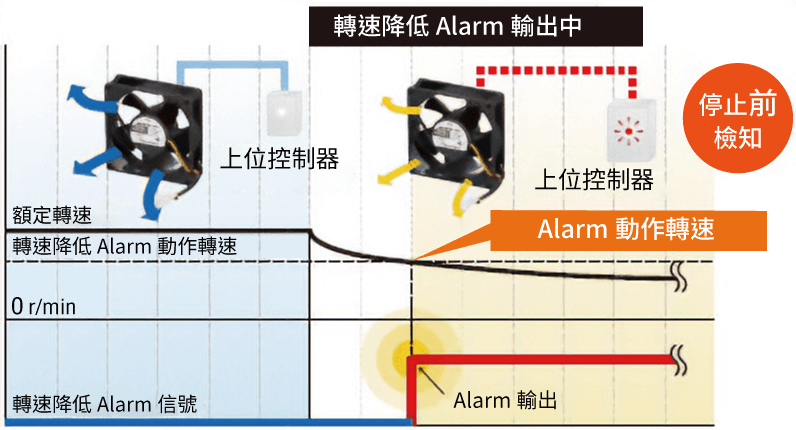

轉速降低 Alarm　風扇轉速降低時通知 風扇停止運轉時輸出 Alarm 信號。可立即檢知異常停止，更換發生問題的風扇。		轉速降低Alarm　風扇轉速降低時通知 當風扇轉速因異物進入等原因而變差時，輸出Alarm訊號。 可在設備因熱導致損害前，提早更換風扇，有助於設備問題的預防保養。 設置多台風扇時，也可只更換冷卻作用降低的風扇

---

課題 盡可能減少維修服務次數 設備必須安裝在難以維護的地方。 例）基地台	▶	推薦產品 長壽命風扇 E型

• 期待壽命因產品而異。詳細內容請參閱產品頁面。

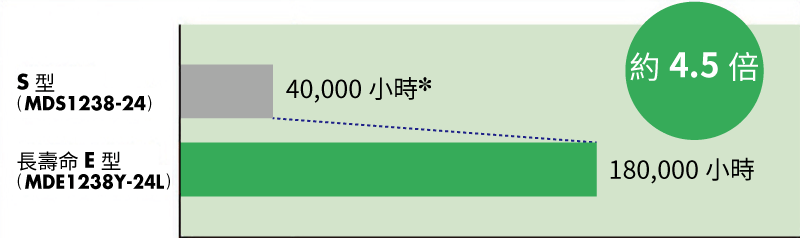

壽命比較範例

最適用於要求高穩定性的設備 由於此風扇不易故障且壽命長，適用於若發生故障將造成莫大影響的系統或設備以及要求連續運轉的用途。

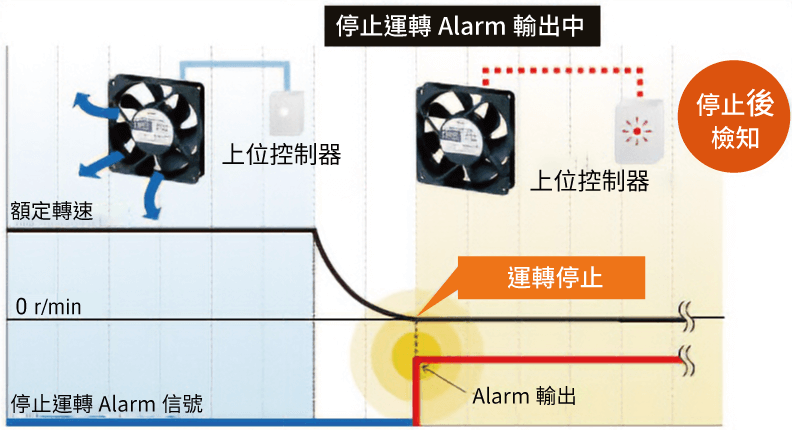

停止運轉Alarm 風扇停止運轉時輸出 Alarm 信號。

---

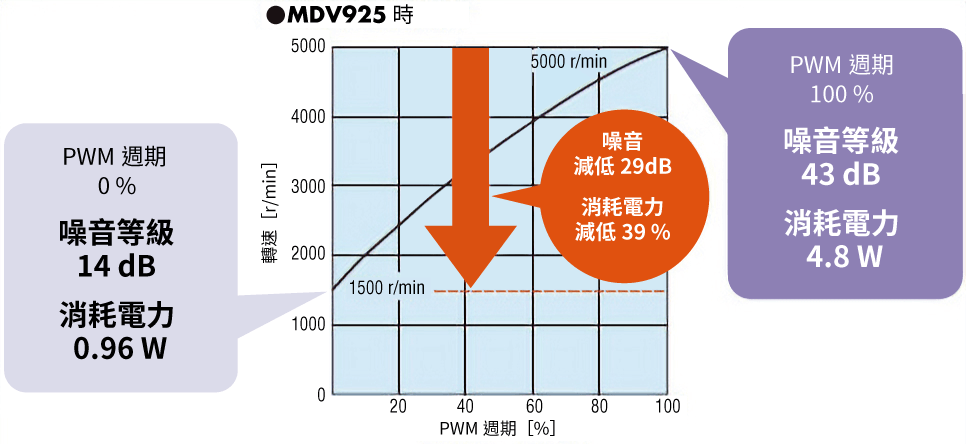

課題 根據熱源的變化調節風量和靜壓進行冷卻 如何抑制噪音？ 例）輸送帶冷卻	▶	推薦產品 可變速風扇 V型

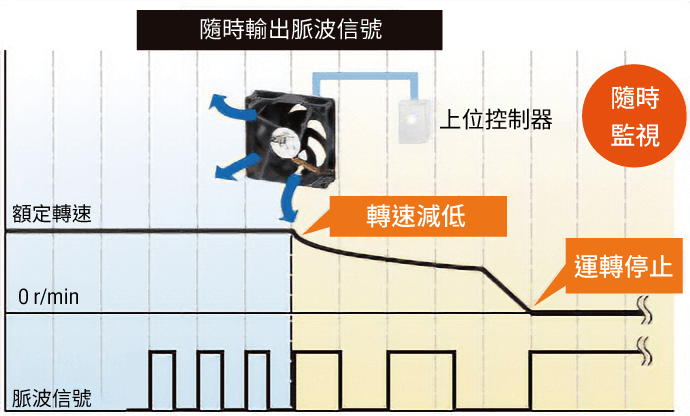

脈波檢知器輸出且隨時監視 風扇驅動時，每轉輸出 2 個脈波訊號。藉由確認脈波信號的變化，即可隨時監視風扇狀態。也非常適合需要每天 24 小時運作的設備。

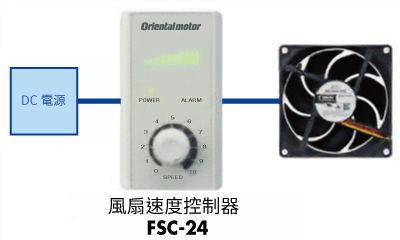

只要轉動旋鈕即可輕鬆調節風量 透過顯示器確認風扇風量或異常時的 Alarm

---

最適用於要求高穩定性的設備

停止運轉Alarm 風扇停止運轉時輸出 Alarm 信號。

---

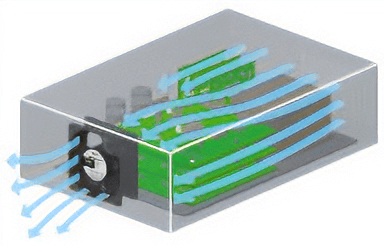

課題 提高冷卻效率 電控箱內機器增加，壓力損失會變大 例）高密度實裝的電控箱	▶	推薦產品 大型風扇

高速規格的安裝尺寸不變，但風量及靜壓提高（ S 型） S型備有「標準速度規格」及最大 2 倍風量的「高速規格」。 即使當電控箱內的機器增加，壓力損失變大時，可更換為高速規格，不需變更風扇安裝尺寸，讓風量及靜壓變大。

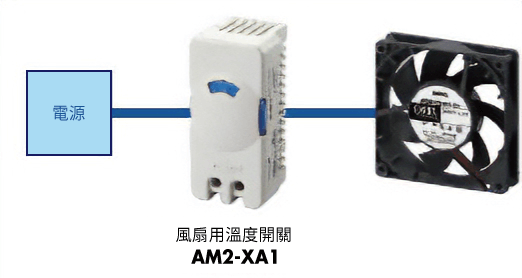

備有配合設備內的溫度變化，自動控制風扇運轉／停止的「風扇用溫度開關」。由於只在必要時讓風扇運轉，可降低風扇的消耗電力、噪音。

安裝尺寸［mm］	□40	□52	□60、62	□80	□92	□119、120		□140	φ172
厚度［mm］	20	15	25	25	25	25	38	51	51
S型 （無Alarm）	●	●	●	●	●	●	●	●	●
A型 （附Alarm）	●	●	●	●	●	●	●	●	-
E型（長壽命）	-	-	●	●	●	●	●	●	●
V型（可變速）	●	●	●	●	●	●	●	-	-
P型（防水）	-	-	-	●	●	-	●	-	-

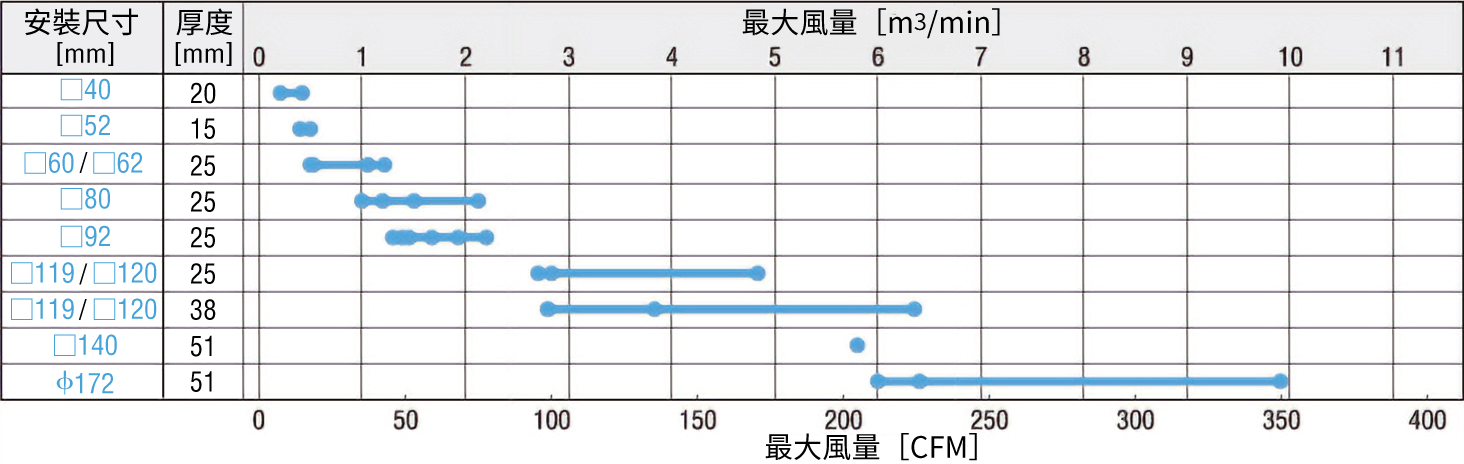

● 表示各型的最大風量

---

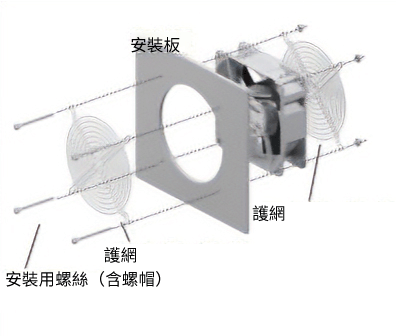

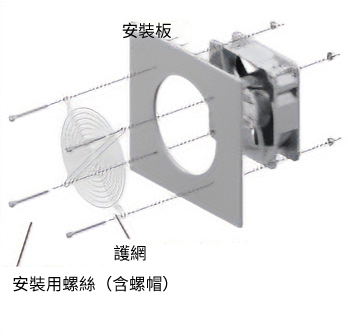

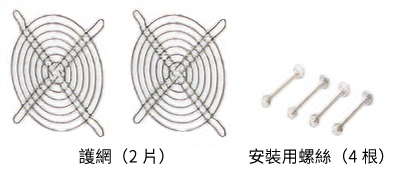

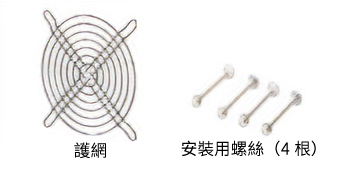

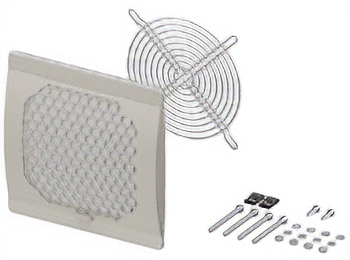

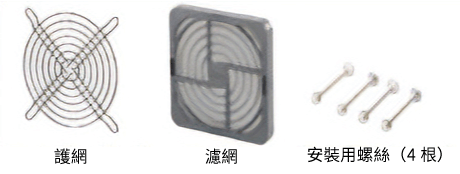

護網套件（1片） 鐵製護網套件 不鏽鋼製護網套件		護網套件（2片） 鐵製護網套件 不鏽鋼製護網套件		風扇護網・風扇濾網套件（各 1 個） 鐵製風扇護網・風扇濾網套件

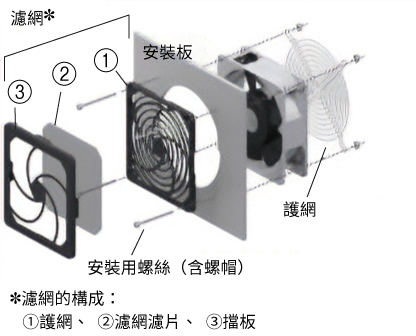

電控箱外側採用護網 外側 →目的為防止受傷		在電控箱的內側及外側分別使用護網 内側 →目的為保護作業人員 外側 →目的為防止受傷		在電控箱內側使用護網，在外側使用濾網 内側 →目的為保護作業人員 外側 →目的為防止灰塵

---

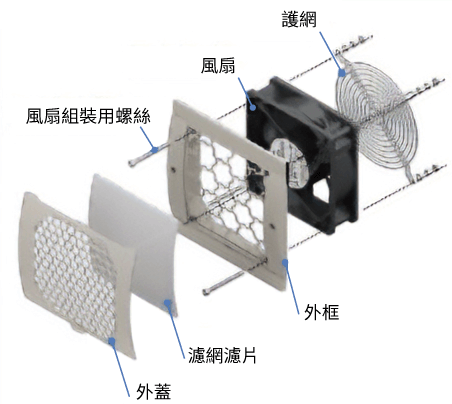

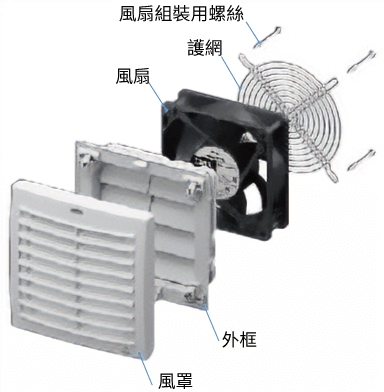

護網面板套件 IP2X 規格		狹縫板金面板套件 IP4X 規格

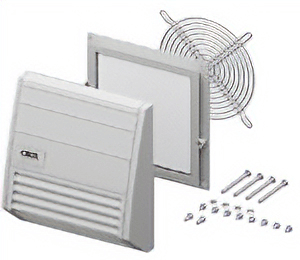

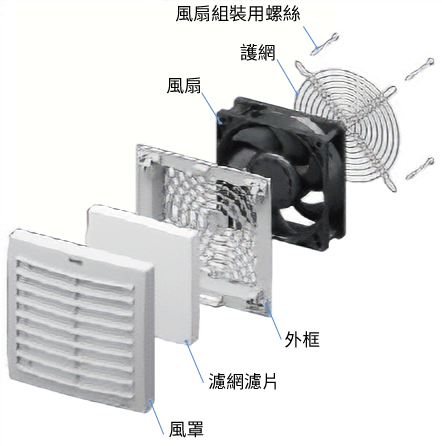

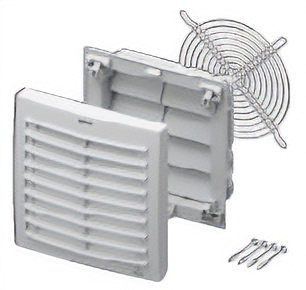

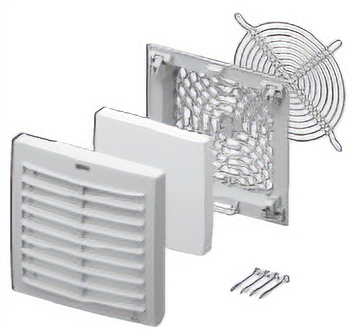

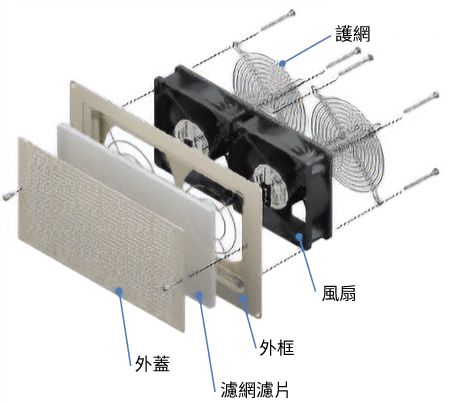

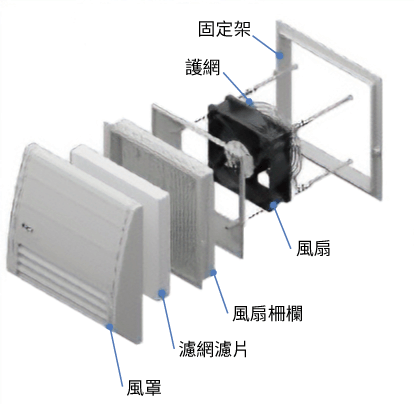

防塵・防水面板套件 IP43・55規格*		IP54規格 排風用		IP54規格 吸風用
*規格不同是因為濾網種類不同。

護網面板套件 IP2X 規格		狹縫板金面板套件 IP4X 規格

防塵・防水面板套件 IP43・55規格*		IP54規格 排風用		IP54規格 吸風用

護網/ 不鏽鋼製護網 防止手指和其他異物進入風扇旋轉表面。		濾網/ 金屬濾網 夠阻隔空氣中的灰塵，使設備內部的空氣保持潔淨。			濾波網 可暢通空氣、阻隔電磁波。
		濾網	金屬濾網

➤ 設備突然停機該如何事先預防？[風扇系列part 1]

---

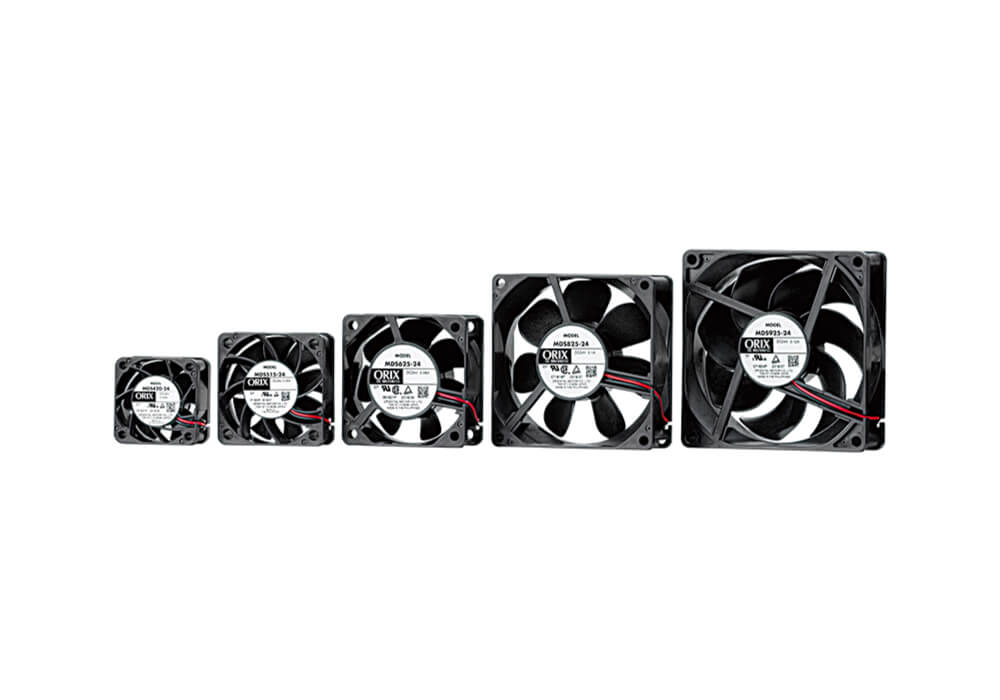

尺寸	Alarm	最大風量 [m3/min]	最大靜壓 [Pa]	產品種類
				標準速度	高速
□40 mm - 20 mm 厚	-	0.21	79.5	○	-
□52 mm - 15 mm 厚		0.4	59	○	-
□60 mm - 25 mm 厚		0.53	40.1	○	○
□80 mm - 25 mm 厚		1.2	48	○	○
□92 mm - 25 mm 厚		1.67	60.6	○	○
□119 mm - 25 mm 厚		2.83	77	○	-
□119 (120) mm - 38 mm 厚		3.88	135	○	○
□140 mm - 51 mm 厚		5.8	130	○	-
φ172 mm - 51 mm 厚		6	137	○	○

• 有2種規格可供選擇：標準速度規格，以及最大兩倍風量的高速規格。
• 以上數值為各型號的代表值。

---

尺寸	種類	Alarm	最大風量 [m3/min]	最大靜壓 [Pa]
□40 mm - 20 mm 厚	A型 （附Alarm）	停止運轉Alarm 轉速降低Alarm	0.21	79.5
□52 mm - 15 mm 厚度			0.4	59
□60 (62) mm - 25 mm 厚			0.53	40.1
□80 mm - 25 mm 厚			1.2	48
□92 mm - 25 mm 厚			1.67	60.6
□119 mm - 25 mm 厚			2.83	77
□119 mm - 38 mm 厚			3.88	135
□140 mm - 51 mm 厚			5.8	130

• 以上數值為各型號的代表值。

---

尺寸	種類	Alarm	最大風量 [m3/min]	最大靜壓 [Pa]
□60 mm - 25 mm 厚	E型 (長壽命)	停止運轉Alarm	0.53	40.2
□80 mm - 25 mm 厚			1.03	44
□92 mm - 25 mm 厚			1.38	41.6
□119 mm - 25 mm 厚			2.7	70
□120 mm-38 mm厚			3.9	117.8
□140 mm - 51 mm 厚			5.8	130
φ172 mm - 51 mm 厚			6.4	137.2

---

尺寸	種類	Alarm	最大風量 [m3/min]	最大靜壓 [Pa]
□40 mm - 20 mm 厚	V型 (可變速)	脈波檢知器	0.42	318
□52 mm - 15 mm 厚			0.5	91.5
□60 mm - 25 mm 厚			1.21	224
□80 mm - 25 mm 厚			2.12	173
□92 mm - 25 mm 厚			2.20	105
□120 mm - 25 mm 厚			4.83	224
□120 mm - 38 mm 厚			6.35	360

---

尺寸	種類	Alarm	最大風量 [m3/min]	最大靜壓 [Pa]
□80 mm - 25 mm 厚	P型 (防水)	停止運轉Alarm	1.03	35.3
□92 mm - 25 mm 厚			1.45	44
□119 mm - 38 mm 厚			2.8	70.4
