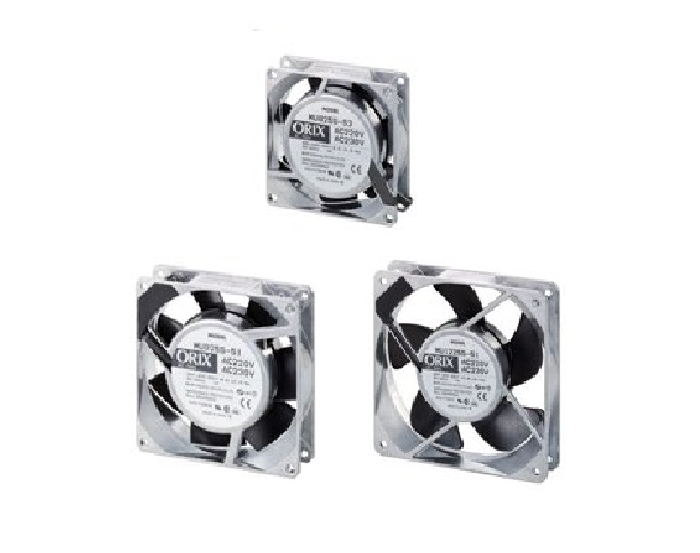

MU　軸流風扇 - AC電源規格

MU 系列

使用螺旋槳式扇葉（propeller），可按運轉方向送風的風扇。
可獲得較大的風量，因此適用於對機器內部整體進行換氣冷卻。

加入詢價

產品介紹產品規格表 / 圖檔下載

內容大綱 (點擊展開)

MU系列標準型的特點

▎豐富的產品種類

此產品線包括各種尺寸、電源電壓和速度類型的風扇。
這是一款扁平通用型AC風扇，可依用途選擇。

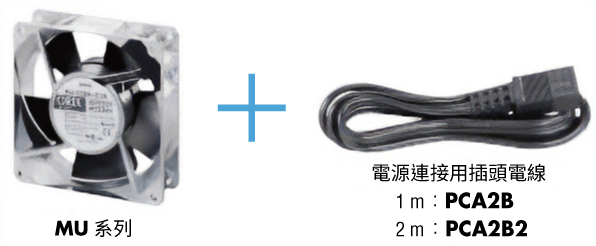

▎亦可選擇電源連接用插頭電線附件

提供插頭電線配件，可讓您將風扇和電源連接用插頭電線排列在一起。

東方馬達 _軸流風扇_MU_亦可選擇電源連接用插頭電線附件

配件套件讓準備更加輕鬆

該套件包括防止手指和異物進入的護網，適合電控箱通風和冷卻的面板以及安裝用螺絲和濾網。
由於是套件，因此無需訂購單獨的組件，到貨後即可安裝到風扇上並立即使用。

*風扇另售。

▎護網套件

█　套件內容

護網套件（1片）鐵製護網套件不鏽鋼製護網套件		護網套件（2片）鐵製護網套件不鏽鋼製護網套件		風扇護網・風扇濾網套件（各 1 個）鐵製風扇護網・風扇濾網套件

█　安裝範例


電控箱外側採用護網外側 →目的為防止受傷		在電控箱的內側及外側分別使用護網内側 →目的為保護作業人員外側 →目的為防止受傷		在電控箱內側使用護網，在外側使用濾網内側 →目的為保護作業人員外側 →目的為防止灰塵

▎電控箱安裝用面板套件

█　面板套件產品種類

面板套件可提供不同程度的保護等級。根據安裝環境和用途選擇適合您需求的產品。

護網面板套件 IP2X 規格		狹縫板金面板套件 IP4X 規格

防塵・防水面板套件 IP43・55規格*		IP54規格排風用		IP54規格吸風用
*規格不同是因為濾網種類不同。

█　組裝圖

軸流風扇（另售）與電控箱安裝用面板套件組裝流程參考圖。

護網面板套件 IP2X 規格		狹縫板金面板套件 IP4X 規格

防塵・防水面板套件 IP43・55規格*		IP54規格排風用		IP54規格吸風用

提供有關套裝內容、適用產品、以及根據保護等級的使用區分等詳細資訊。

延伸閱讀

➤ 設備突然停機該如何事先預防？[風扇系列part 1]

尺寸	速度種類	電源電壓 [V]	最大風量 [m^³/min]	最大靜壓 [Pa]
□80 mm - 25 mm厚	標準速度	單相100 單相100 單相115 單相 220/230	0.45～0.55	34～49
□80 mm - 25 mm厚	低速	單相100	0.35～0.45	20～34
□92 mm - 25 mm厚	標準速度	單相 100 單相 115 單相 200 單相 220/230	0.95～1.10	44～59
□92 mm - 25 mm厚	中速	單相 100 單相 115 單相 200 單相 220/230	0.85～1.00	34～44
□104 mm - 25 mm厚	標準速度	單相100 單相115 單相230	1.2～1.4	39～44
□104 mm - 25 mm厚	低速	單相100	1.0～1.2	29～34
□119 mm - 25 mm厚	標準速度	單相100 單相115 單相200 單相 220/230	1.6～1.9	44～49
□119 mm - 25 mm厚	中速	單相100 單相115 單相200 單相 220/230	1.4～1.7	31～32
□119 mm - 38 mm厚	標準速度	單相100 單相115 單相200 單相 220/230	2.7～3.0	81
	中速		2.2～2.5	52～59
	低速		1.8～1.9	27～34
□140 mm - 28 mm厚	標準速度	單相100 單相200	2.4～2.7	39～43
□140 mm - 28 mm厚	標準速度	單相 220/230	2.4～2.7	34～45
