• 主要特徵
• 用途例及方便使用
• 搭載αSTEP AZ系列的優點



---

不使用聯軸器等連結零件，將中空轉子與滾珠螺桿螺帽一體化，減少因為零件剛性或組合導致的齒隙影響。

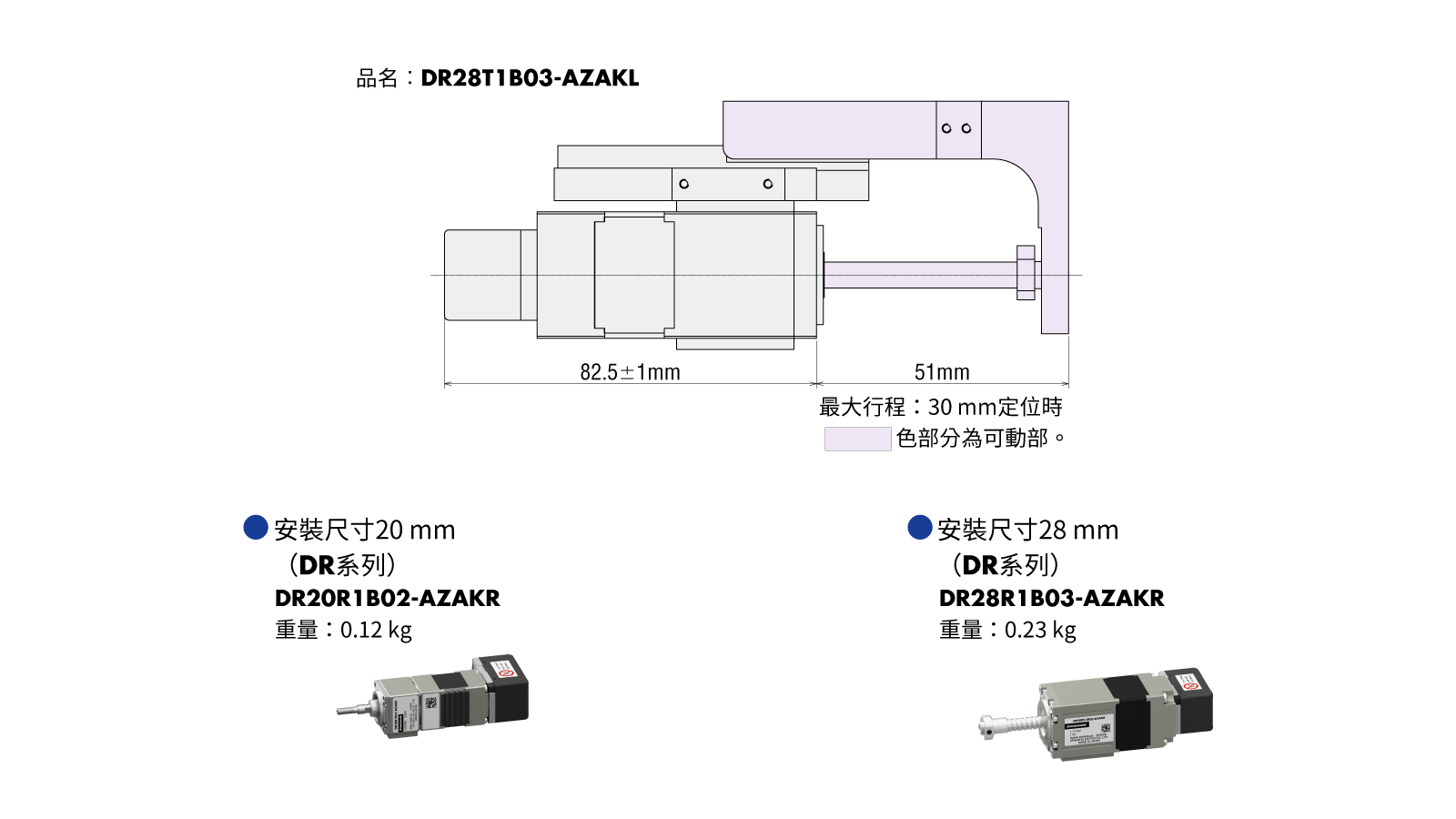

▎驅動用滾珠螺桿2種		▎實現大可運輸品質與高速運轉 *
滾珠螺桿驅動 精度 轉造 反覆定位精度 ±0.003 mm ±0.01 mm 最小移動量 0.001 mm		導程 1 mm 2.5 mm 可搬重量 橫 4 kg 4 kg 縱向 4 kg 2 kg 最高轉速 40毫米/秒 100毫米/秒 * 表中的規格值為安裝尺寸28 mm工作台型。

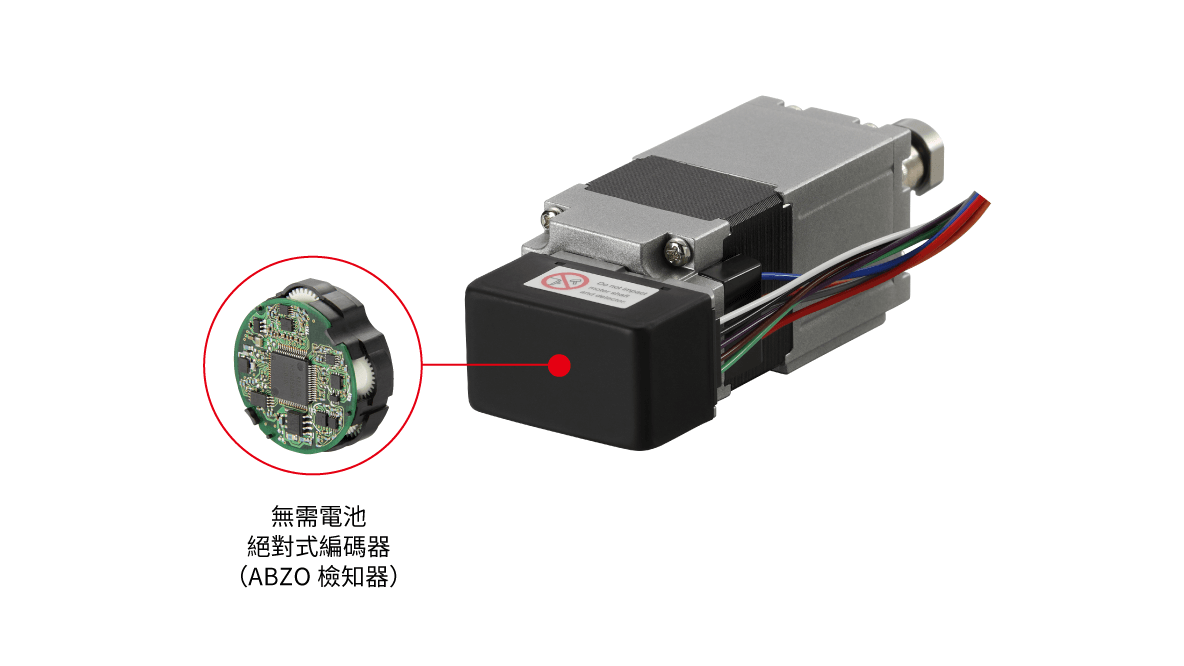

●　內藏無需電池的絕對式編碼器，無需外部檢知器也能隨時監視馬達位置資訊。 ●　藉由閉回路控制達到高穩定性。 ●　具有高效率，可減低馬達發熱、實現節能。

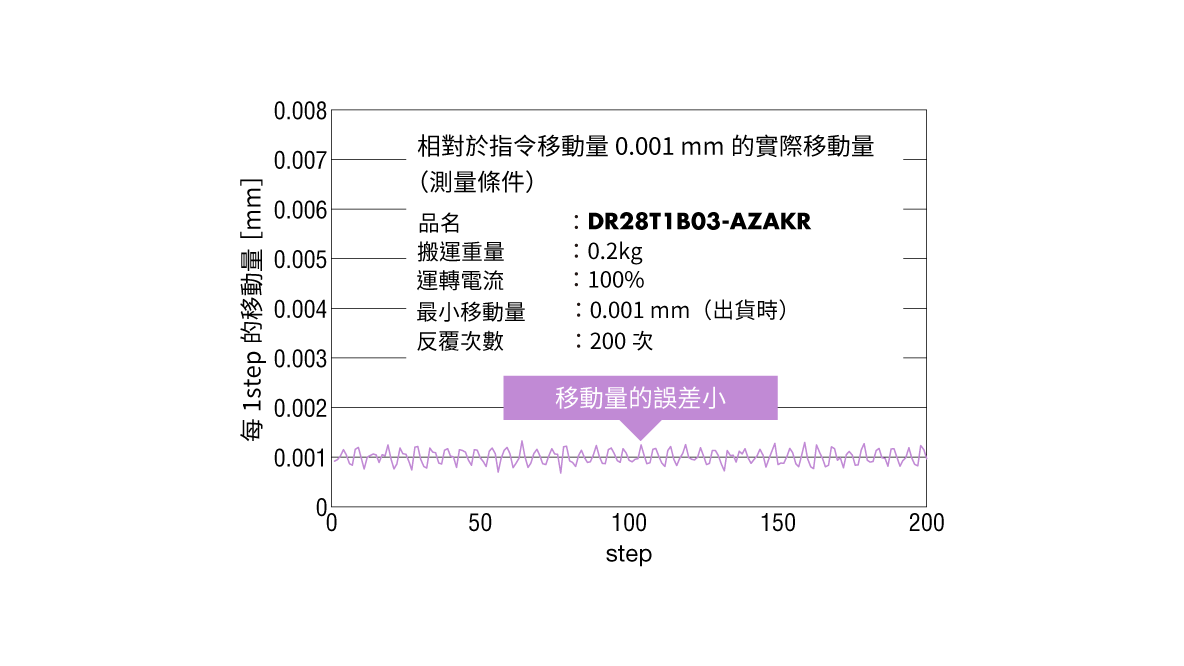

由於搭載αSTEP，可重複穩定進行1step的細微動作。非常適合攝影機或鏡頭的微調。

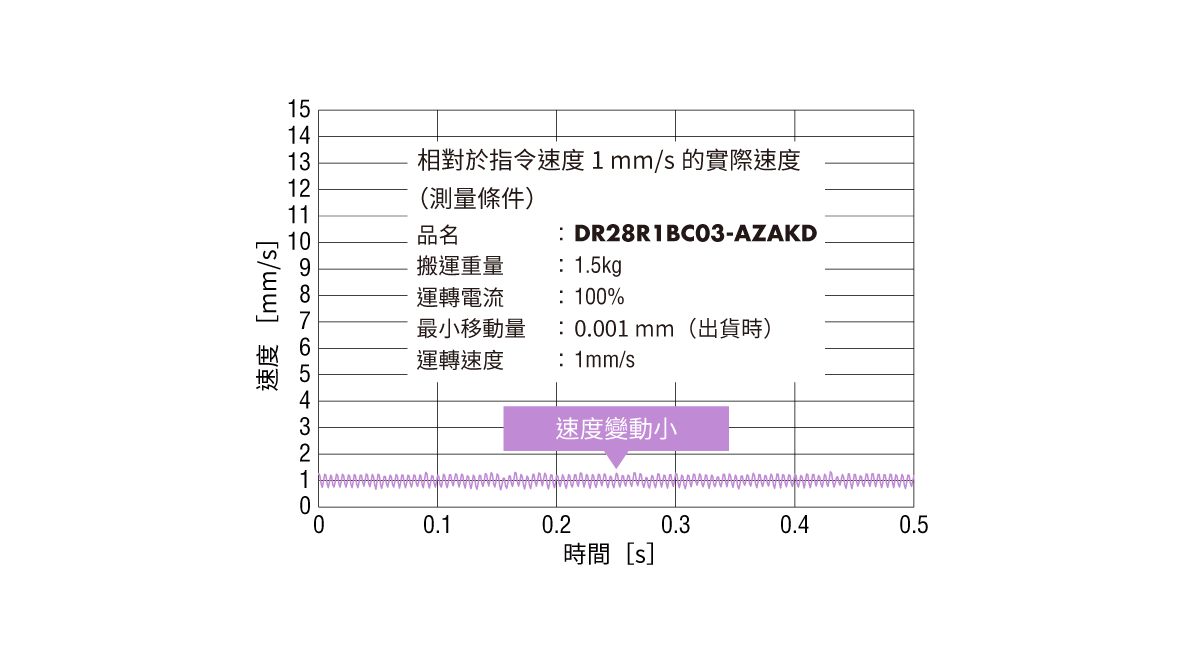

微步驅動和平滑驅動功能 * 可減少低速時的振動並允許平滑運動。最適合由注射器穩定供給溶液的驅動軸。 * 是指無需變更脈波輸入設定，能以全步級時相同之移動量、移動速度自動進行微步級驅動的控制功能。

---

---

本產品具有高剛性導軌，可將負載固定在汽缸上。 直接安裝負載很簡單。

外形輕巧，無需任何導軌，可直接組入到設備中。 本產品可做為輕巧的推力軸，使用於設備的負載搬運用導軌部。

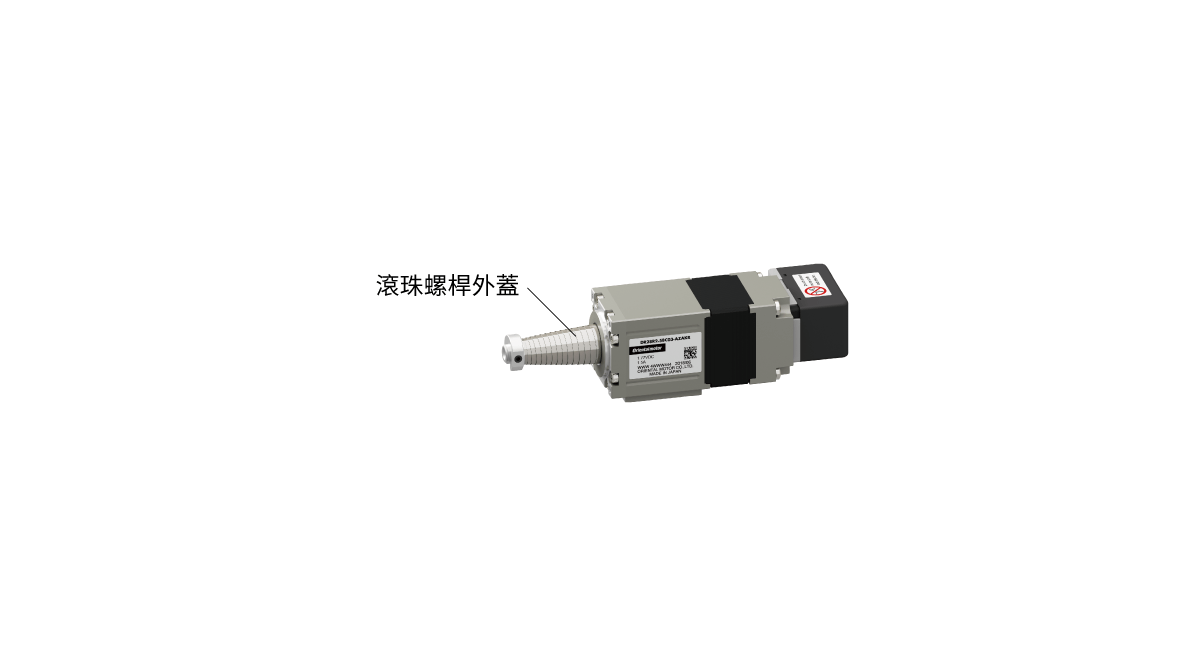

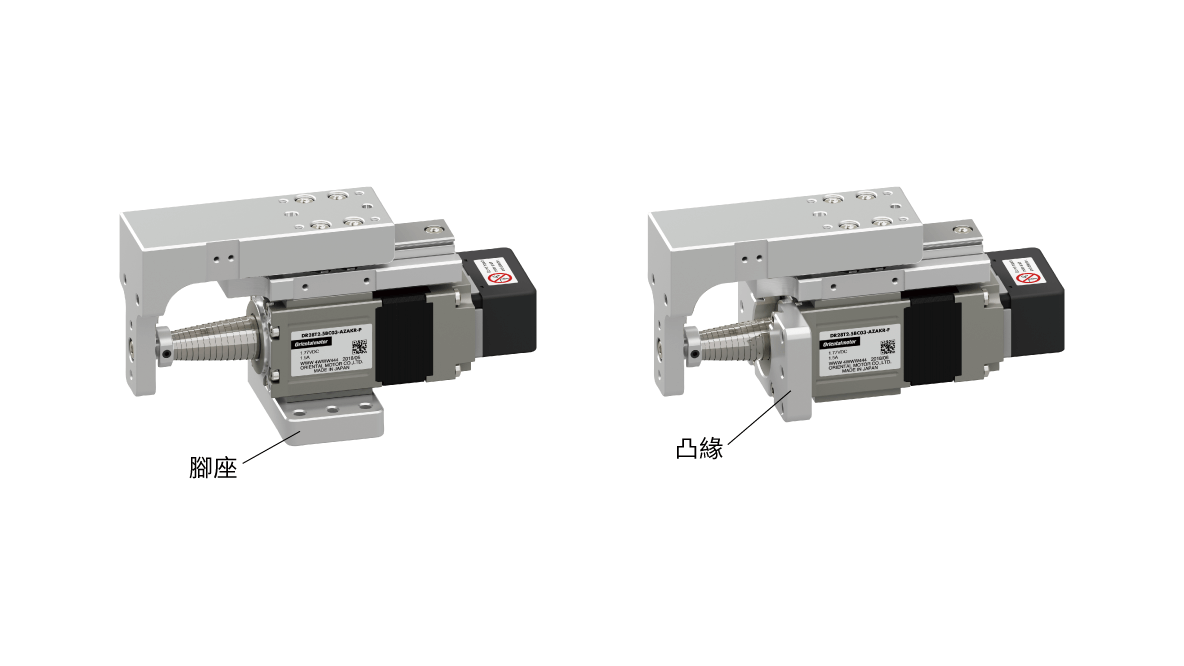

▎滾珠螺桿外蓋 本產品可配備滾珠螺桿蓋，以實現簡單的防塵。	▎附安裝板* 提供附安裝板的產品。提供使用凸緣由背面安裝的類型 及使用腳座由上面安裝的類型共2種。

---

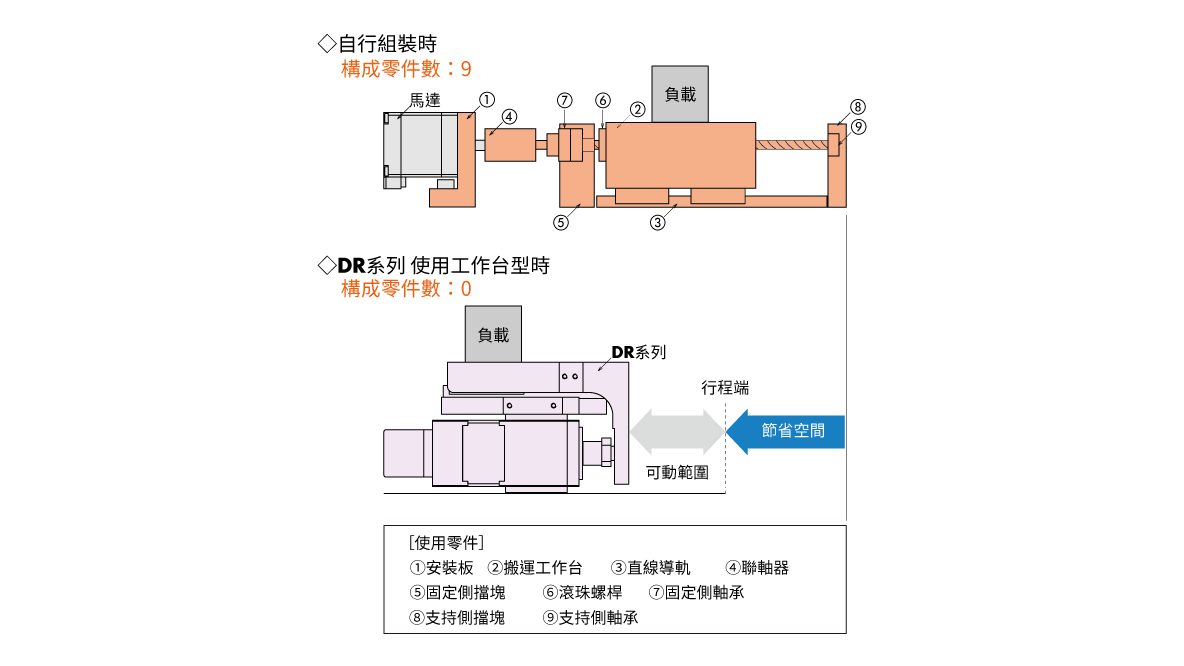

由於不需自製零件，可縮短「機器設計或選擇零件」及「組裝或調整安裝精度」的時間，讓起動設備更效率化。

導程或行程等機械性參數已使用ABZO編碼器於出貨時設定。購買後可將單位設定為「mm」，有助於縮短設備起動時間。

透過ABZO編碼器以機械方式管理位置資訊，因此不需要原點檢知器、極限檢知器等外部檢知器。可避免使用外部檢知器所需的定期維修等問題。

---

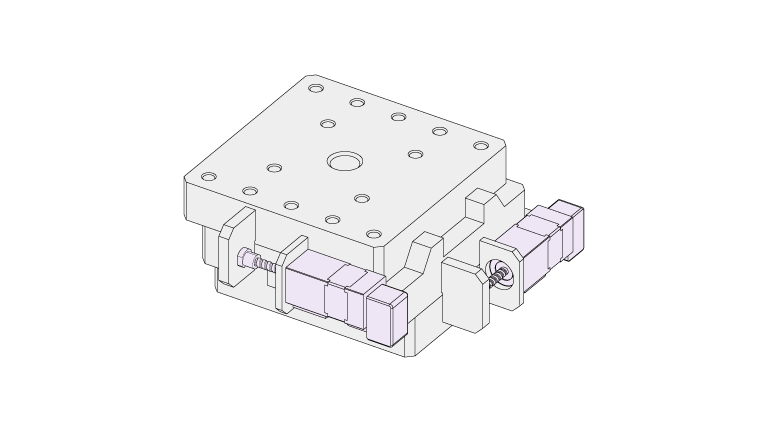

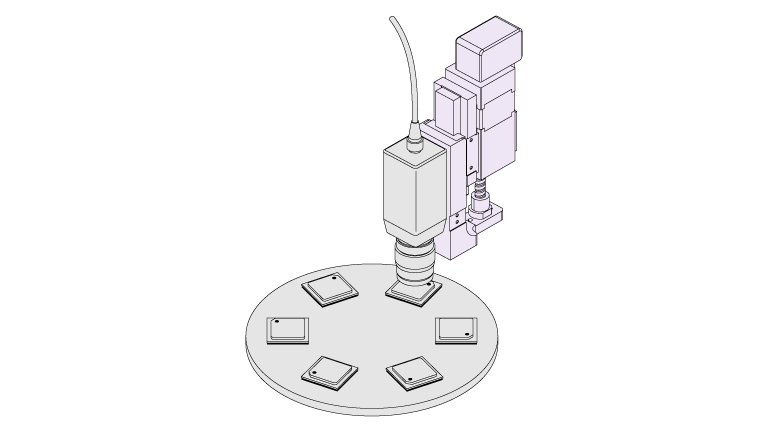

工作台型/標準型	CCD攝影機聚焦	XY軸平台驅動 （微調平台的自動化）
工作台型 標準型

---

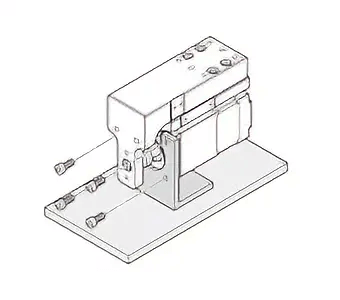

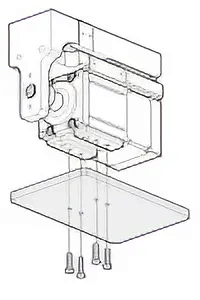

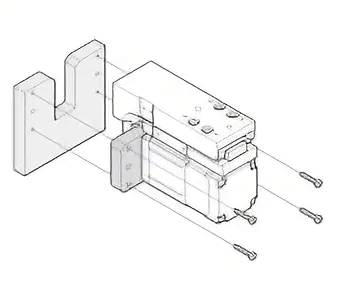

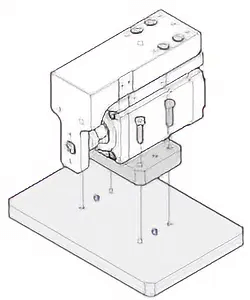

正面安裝	側邊安裝	使用凸緣安裝 （標準型除外）	使用腳座安裝 （DR20標準型除外）

---

---

➤ 步進馬達也可以進行閉回路控制嗎？
➤ 工業4.0改革 – 設備不停機的「預知保全」觀念



◪ 如何控制砂輪研磨進給深度提高良率？

型號	安裝 尺寸	行程	滾珠螺桿		電纜線 出線方向	安裝板
			種類	導程
附平台型	20 mm	25 mm	精度，無外蓋 / 精密，附蓋	1 mm	下/右/左	無/ 附凸緣 附腳座
	28 mm	30 mm	轉造，無外蓋 / 轉造，附外蓋	1 mm
			精密，無外蓋 / 精密，附外蓋	1 mm / 2.5 mm
標準型	20 mm	25 mm	精密，無外蓋 / 精密，附外蓋	1 mm	上/下/ 右/左	無
	28 mm	30 mm	轉造，無外蓋 / 轉造，附外	1 mm		無/ 附腳座
			精密，無外蓋 / 精密，附外蓋	1 mm / 2.5 mm

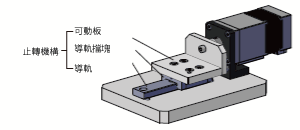

注意事項 使用標準型，需設定中心及讓螺桿止轉。
