駿河精機
SURUGA SEIKI

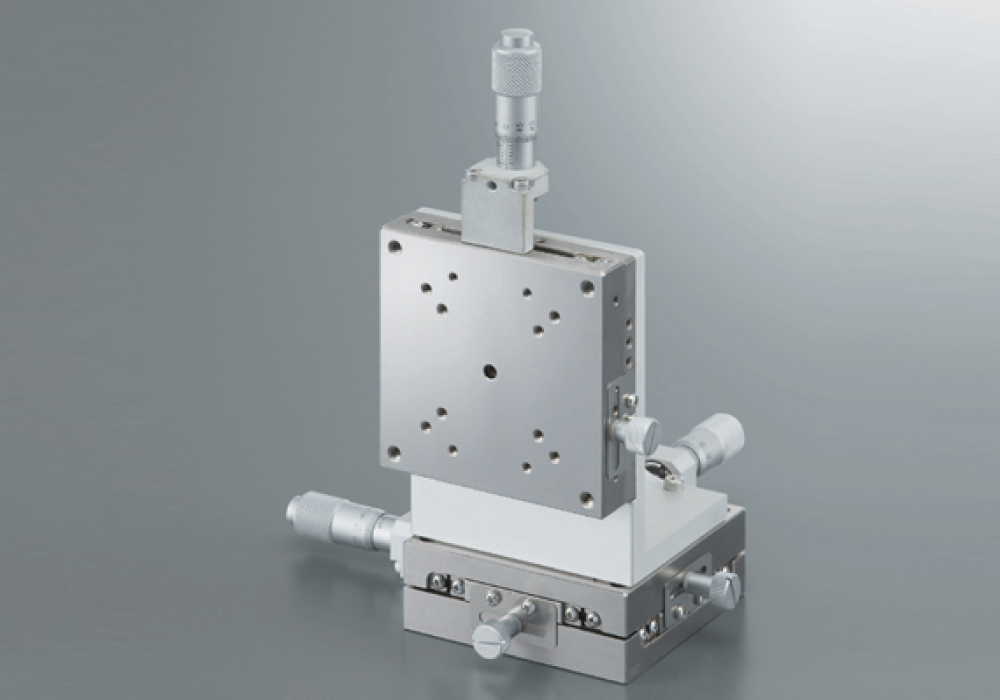

BSS73系列 手動直動XYZ軸滑台
BSS73 系列
．直線滾珠導軌構造
．薄型XY軸一體構造，厚度
再降低
．本體材質採用不鏽鋼
．多種檯面尺寸、表面處理
|
配置(圖片瀏覽)
|
||||||
|
款型
|
BSS73-40
|
BSS73-50
|
BSS73-60
|
BSS73-70
|
BSS73-80
|
|
|
進給位置
|
A：中心 C：側面向下 CU：側面向上
|
|||||
|
移動量
|
±6.5mm
|
±12.5mm
|
||||
|
耐荷重
|
5.0kgf【49N】
|
|||||
|
移動精度
|
真直度
|
3 μm以內
|
||||
|
仰俯
|
40"以內
|
|||||
|
橫擺
|
20"以內
|
|||||
|
容許力矩荷重
|
仰俯
|
4.5N • m
|
9.0N • m
|
12.4N • m
|
16.4N • m
|
|
|
橫擺
|
5.0N • m
|
5.4N • m
|
8.1N • m
|
11.5N • m
|
15.9N • m
|
|
|
側傾
|
4.5N • m
|
9.0N • m
|
12.4N • m
|
16.4N • m
|
||
|
力矩剛性
|
仰俯
|
1.15"/N • cm
|
0.91"/N • cm
|
0.29"/N • cm
|
0.17"/N • cm
|
0.13"/N • cm
|
|
橫擺
|
0.89"/N • cm
|
0.43"/N • cm
|
0.24"/N • cm
|
0.12"/N • cm
|
0.08"/N • cm
|
|
|
側傾
|
1.27"/N • cm
|
0.86"/N • cm
|
0.28"/N • cm
|
0.18"/N • cm
|
0.12"/N • cm
|
|
|
垂直度
|
95 μm以內
|
110 μm以內
|
||||
|
運動的垂直度
|
35 μm以內
|
45 μm以內
|
||||
|
自重
|
0.66kg
|
0.94kg
|
1.22kg
|
1.76kg
|
2.52kg
|
|
|
附屬螺絲(六角帶孔螺釘)
|
M3─10 4個
|
M4─10 4個
|
||||
|
主材質
|
不鏽鋼
|
|||||
|
表面處理
|
BSS (無電解鍍鎳處理)
|
|||||
|
※分厘卡測頭最小讀取 10μm/ 刻度
|
||||||
|
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
進給位置
|
耐荷重
|
RoHS
|
|
[mm]
|
[±mm]
|
[kgf]
|
||||
|

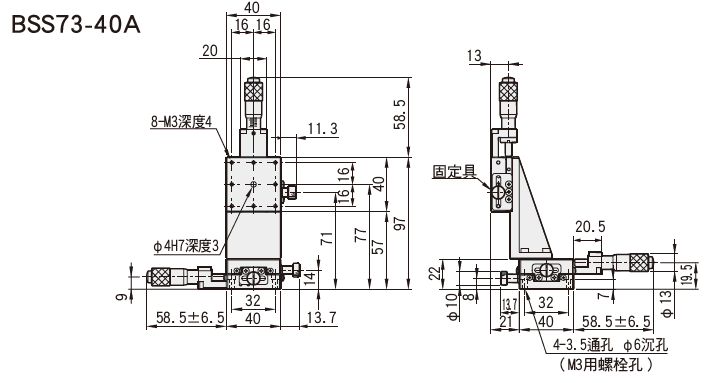

BSS73-40A
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
5
|
●
|
|
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
進給位置
|
耐荷重
|
RoHS
|
|
[mm]
|
[±mm]
|
[kgf]
|
||||
|

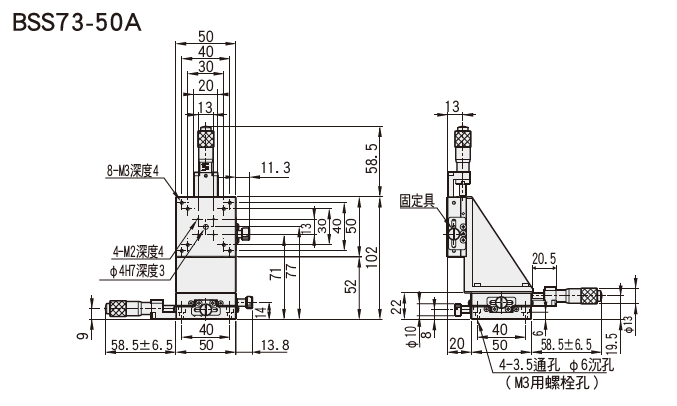

BSS73-50A
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
5
|
●
|
|
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
進給位置
|
耐荷重
|
RoHS
|
|
[mm]
|
[±mm]
|
[kgf]
|
||||
|

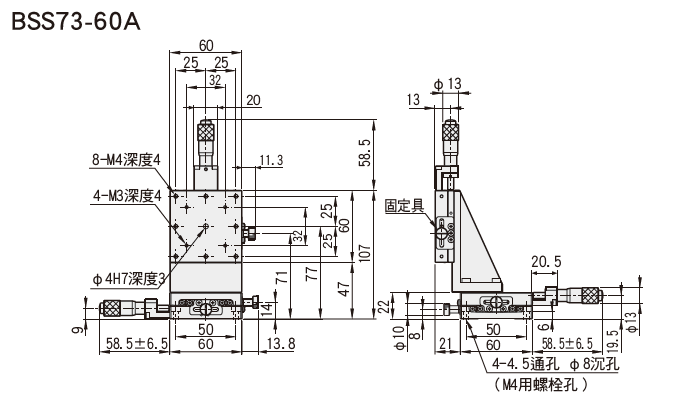

BSS73-60A
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
5
|
●
|
|
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
進給位置
|
耐荷重
|
RoHS
|
|
[mm]
|
[±mm]
|
[kgf]
|
||||
|

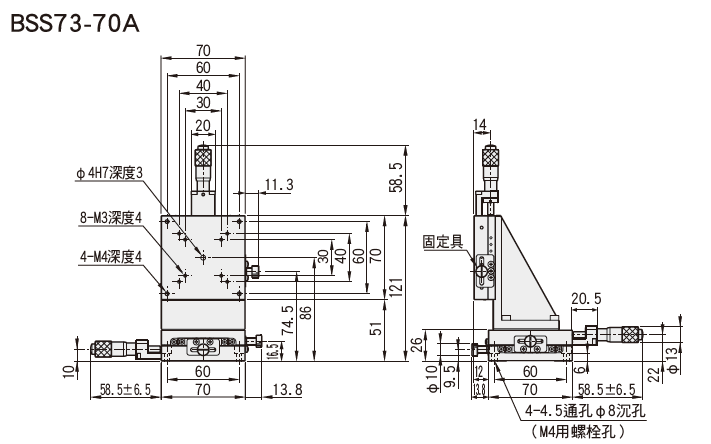

BSS73-70A
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
5
|
●
|
|
|
主材質-表面處理
|
滑台面尺寸
|
移動量
|
進給位置
|
耐荷重
|
RoHS
|
|
[mm]
|
[±mm]
|
[kgf]
|
||||
|

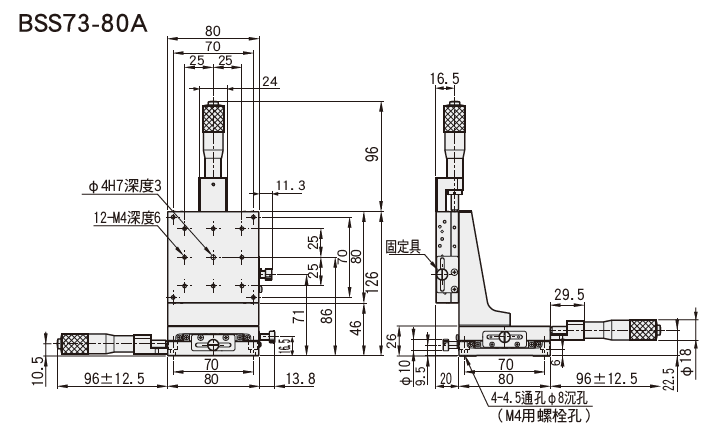

BSS73-80A
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
5
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
潤滑油
|
耐荷重
[kgf] |
RoHS
|
CAD
|
|
|
BSS73-40A
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-40A-J
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40A-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40AR
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-40AR-J
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40AR-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40C
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-40C-J
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40C-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40CR
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-40CR-J
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40CR-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40CU
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-40CU-J
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40CU-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40CUR
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-40CUR-J
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-40CUR-L
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50A
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-50A-J
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50A-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50AR
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-50AR-J
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50AR-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50C
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-50C-J
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50C-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50CR
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-50CR-J
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50CR-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50CU
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-50CU-J
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50CU-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50CUR
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-50CUR-J
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-50CUR-L
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60A
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-60A-J
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60A-L
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60AR
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-60AR-J
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60AR-L
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60C
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-60C-J
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60C-L
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60CR
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-60CR-J
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60CR-L
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60CU
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-60CU-J
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60CU-L
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60CUR
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-60CUR-J
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-60CUR-L
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70A
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-70A-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70A-L
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70AR
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-70AR-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70AR-L
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70C
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-70C-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70C-L
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70CR
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-70CR-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70CR-L
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70CU
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-70CU-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70CU-L
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70CUR
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-70CUR-J
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-70CUR-L
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80A
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-80A-J
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80A-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80AR
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
標準
|
5.0
|
●
|
||
|
BSS73-80AR-J
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80AR-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
中心
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80C
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-80C-J
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80C-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80CR
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-80CR-J
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80CR-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80CU
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-80CU-J
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80CU-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80CUR
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
標準
|
5.0
|
●
|
||
|
BSS73-80CUR-J
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
無塵室用潤滑油
|
5.0
|
●
|
-
|
-
|
|
BSS73-80CUR-L
|
不鏽鋼-無電解鍍鎳處理
|
80×80
|
12.5
|
側面
|
真空潤滑油
|
5.0
|
●
|
-
|
-
|
如需產品圖檔，請洽廣億科技服務人員，謝謝！
