內容大綱 (點擊展開)

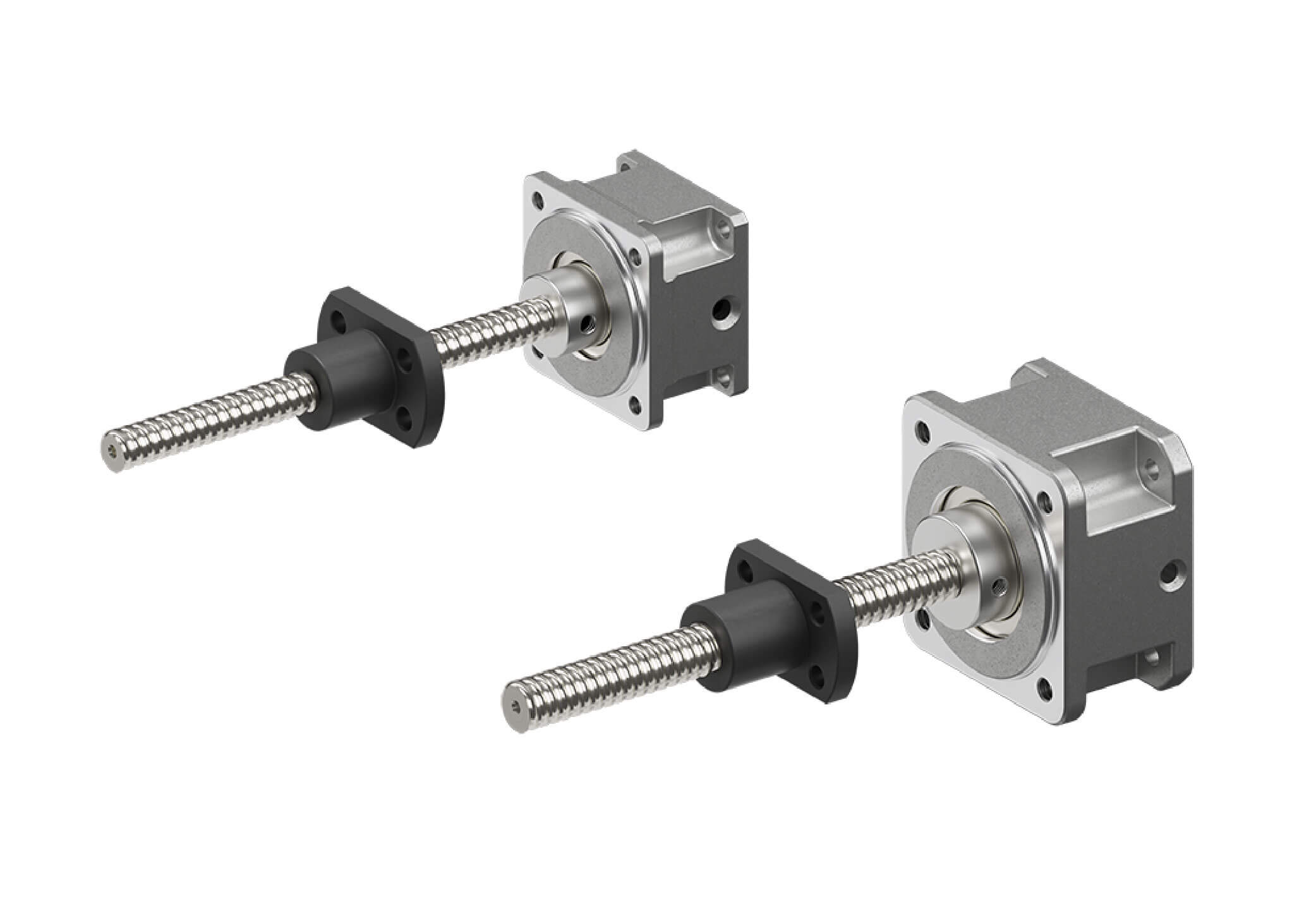

• 概要、用途例
• 安裝尺寸為42 mm，推力為100 N
• 自鎖力*最大為100 N。（安裝尺寸42 mm、導程2 mm） 可以保持負載

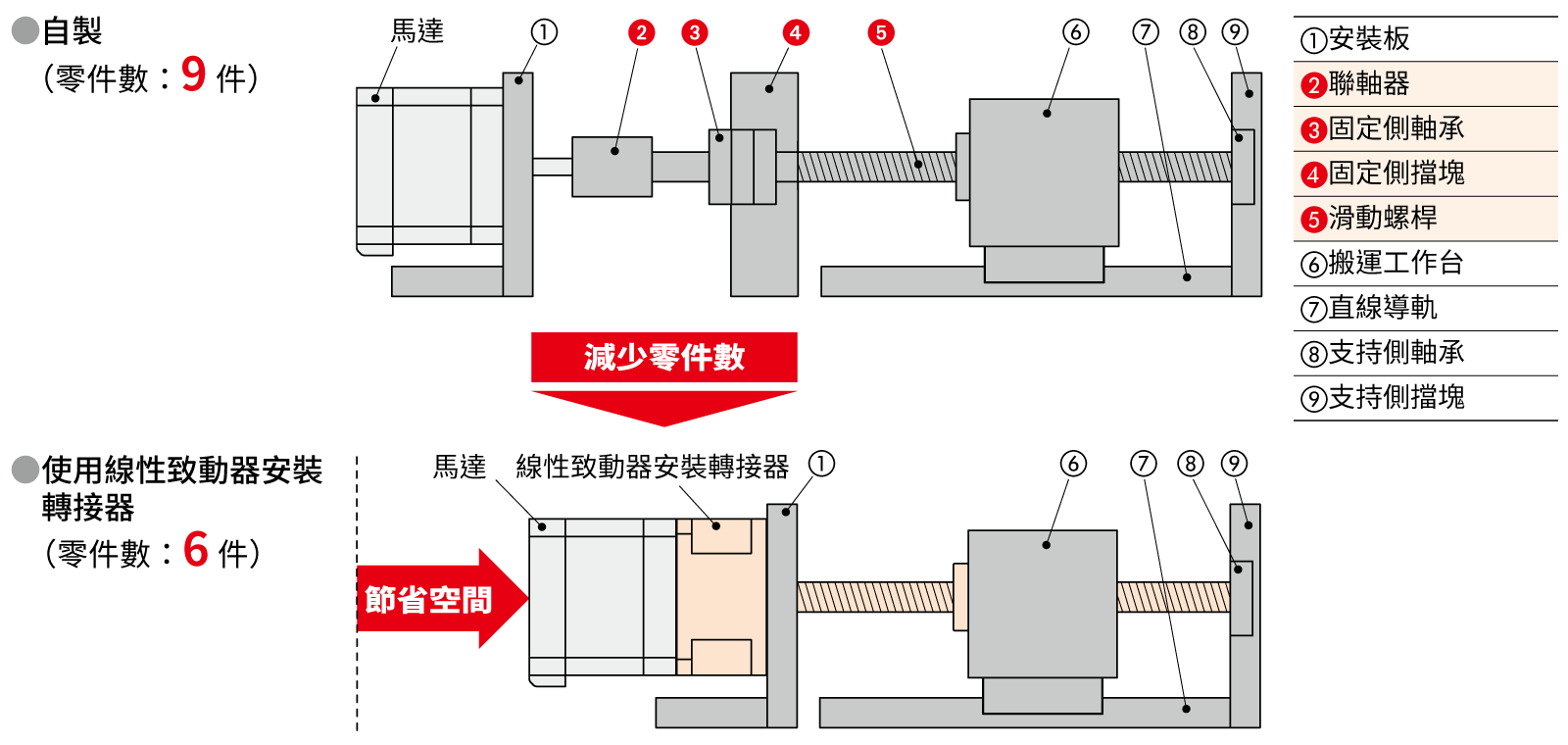

• 無需聯軸器即可輕鬆組裝。可以在更小的空間和更短的時間內設計設備
• 直接支撐推力載重
• 採用耐磨樹脂螺帽
• 各種馬達和驅動器可實現更可靠的運動
• 用途例

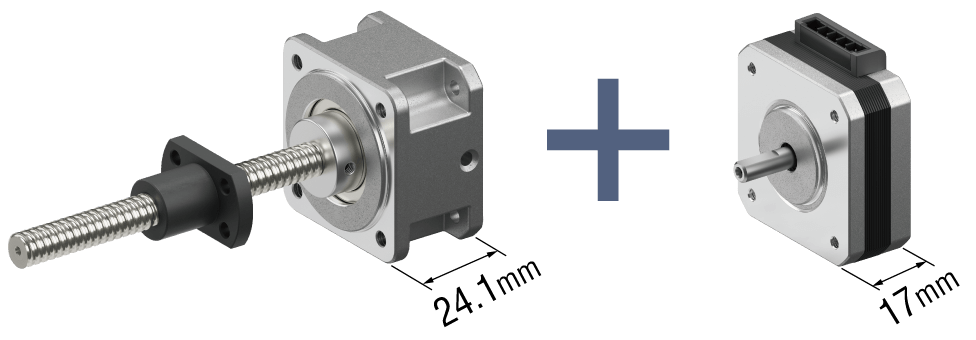

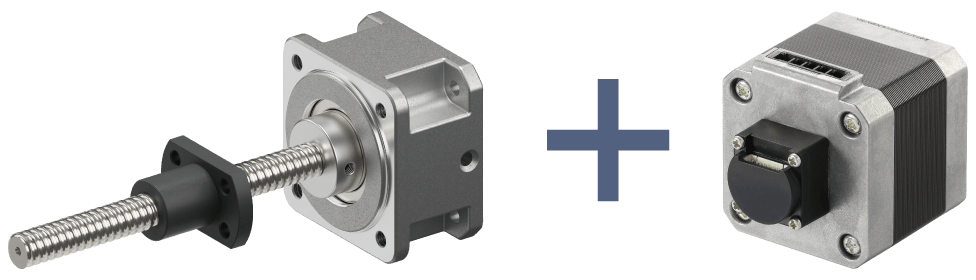

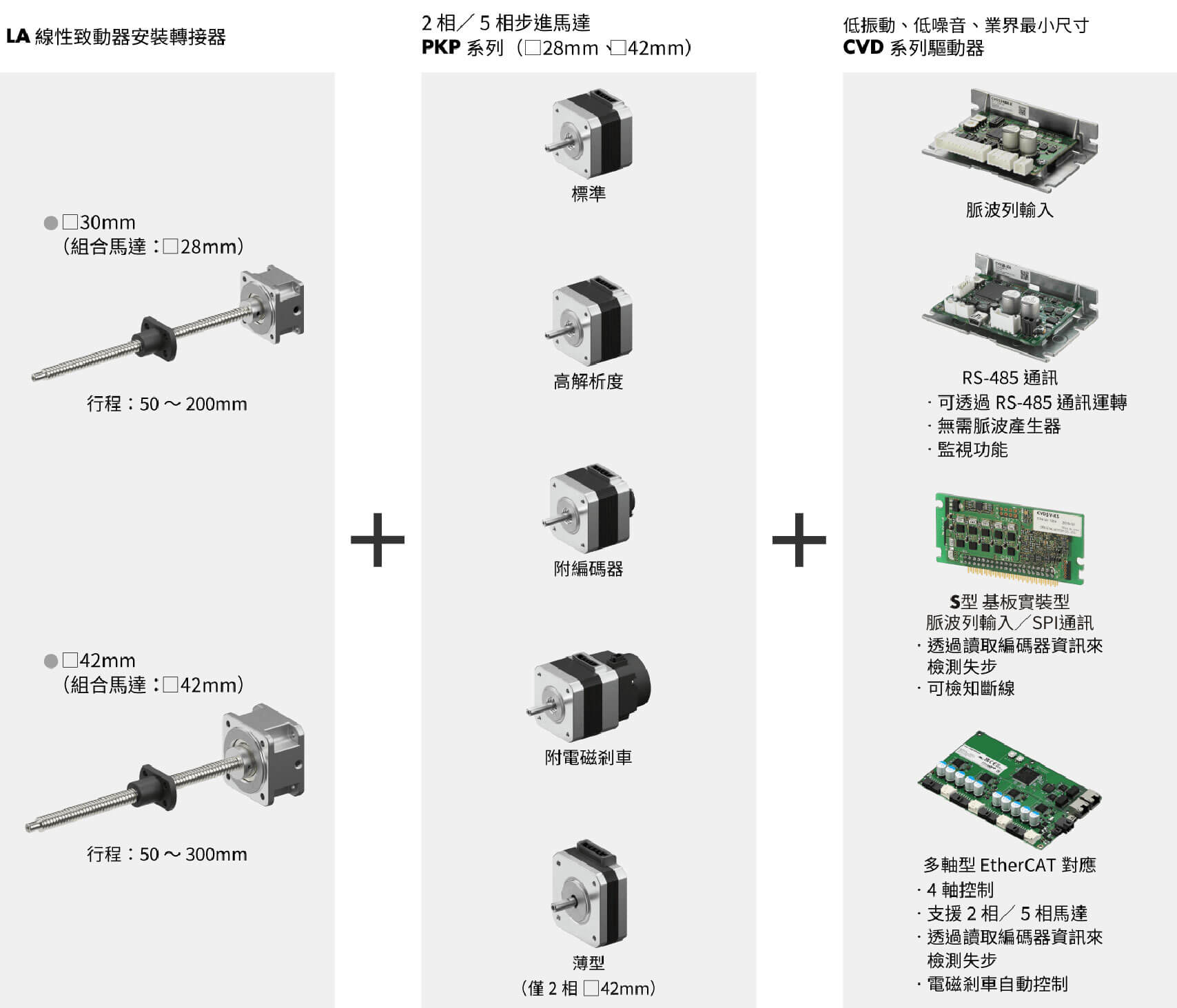

組裝範例 LA線性致動器安裝轉接器+步進馬達PKP 系列

安裝尺寸 ［mm］	導程 ［mm］	行程 ［mm］	容許推力 ［N］	容許速度 ［mm/s］	自鎖力 ［N］
NEW □30	2	50	40	30	40
		100
	9	150	40	135	0
		200
□42	2	50	100	30	100
		100
	12	200	100 （～80 mm/s）	80	0
			50 （～180 mm/s）	180
		300	100 （～80 mm/s）	80
			50 （～180 mm/s）	180



用於自重造成的落下防止、移動防止等負載保持用途。 *自鎖是指當試圖從外部移動螺帽時，螺桿軸因摩擦而停止移動的現象。
減少發熱量：可在無激磁狀態下保持負載，由於激磁時序較短，因此產生的發熱量較低 降低成本：可減少負載保持用電磁煞車（在導程2 mm的情況下）

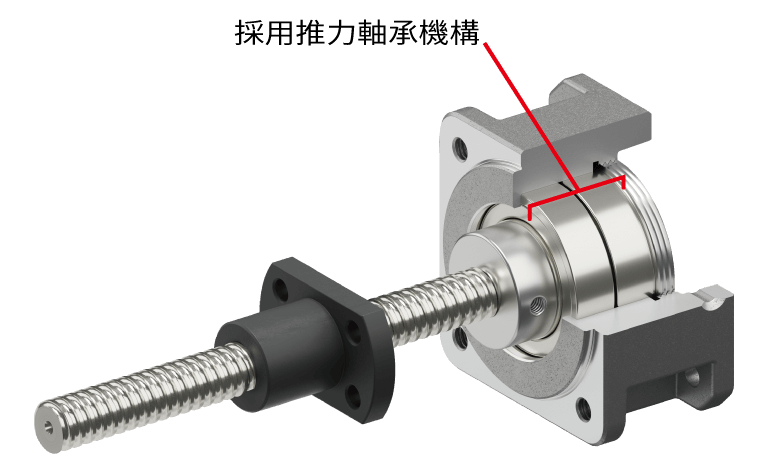

採用推力軸承機構直接承受推力載重。 用於LA線性致動器安裝轉接器。

---

▶

可安裝在狹窄空間（需依負載情況選擇） 總長度 41.1 mm*：□42 mmLA線性致動器安裝轉接器+□42 mm薄型2相步進馬達 *不包括滑動螺桿的長度

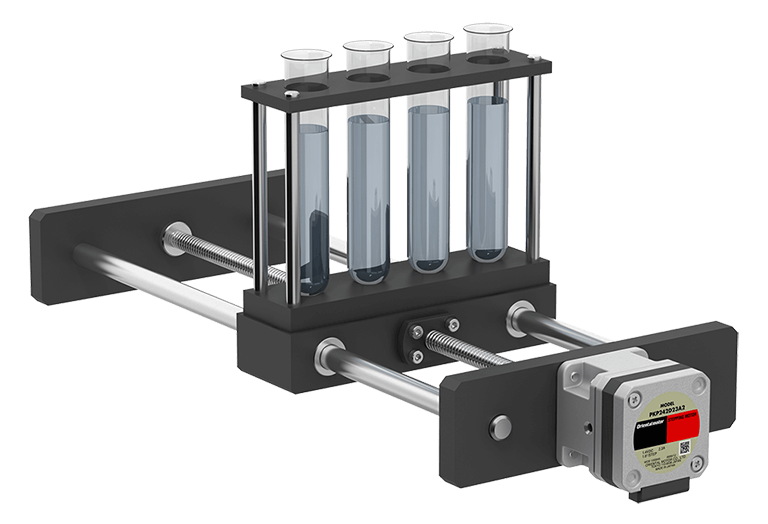

█　注射幫浦		█　試管運輸

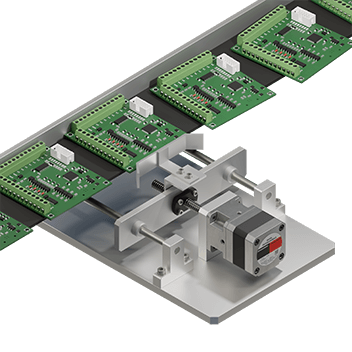

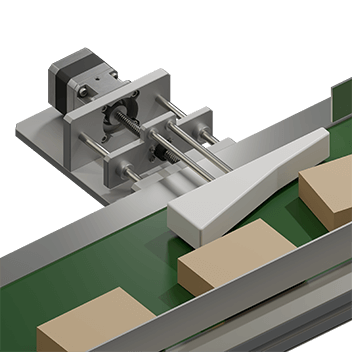

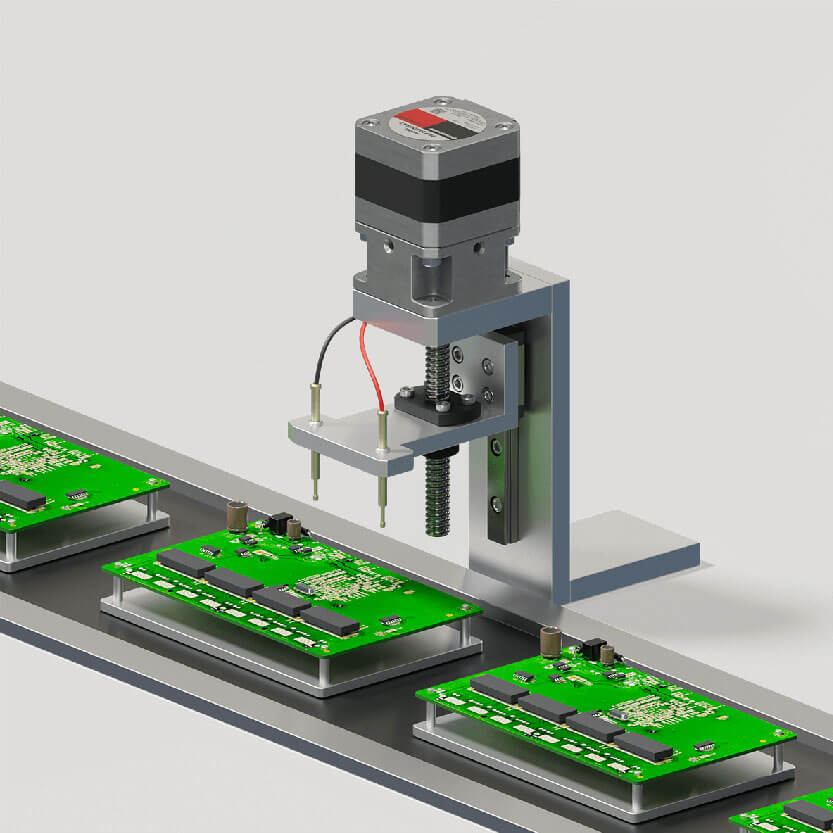

█　基板輸送整列		█　輸送帶工作物整列

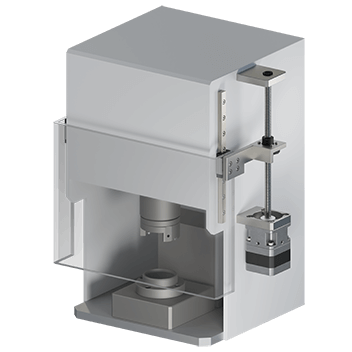

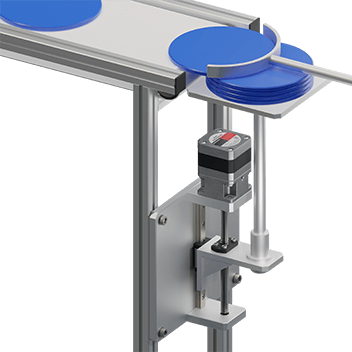

█　零件供給升降軸		█　檢查設備閘門開閉

安裝尺寸（mm）	品名	導程（mm）	行程（mm）	容許推力（N）	容許速度（mm/s）	可搬重量（kg）		自鎖力*（N）	組合馬達
						橫向	垂直
30	LA302C05	2	50	40	30	4	4	40	2相/5相步進馬達PKP系列 安裝尺寸 28 mm
	LA302C10		100
	LA309C15	9	150		135		2	0
	LA309C20		200
42	LA422C05	2	50	100	30	10	10	100	2相/5相步進馬達PKP系列 安裝尺寸 42 mm
	LA422C10		100
	LA4212C20	12	200	100 （～80 mm/s）	80		5	0
				50 （～180 mm/s）	180
	LA4212C30		300	100 （～80 mm/s）	80
				50 （～180 mm/s）	180
