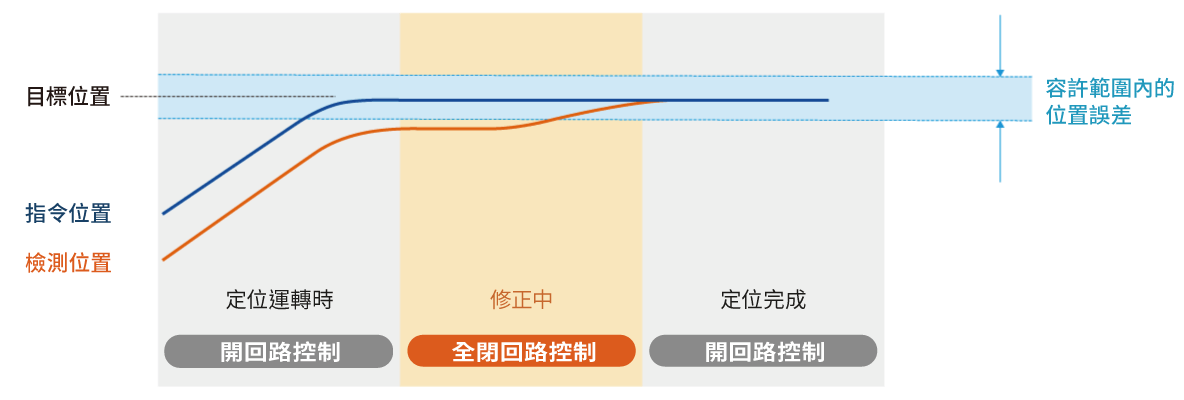

• 步進馬達的全閉回路控制

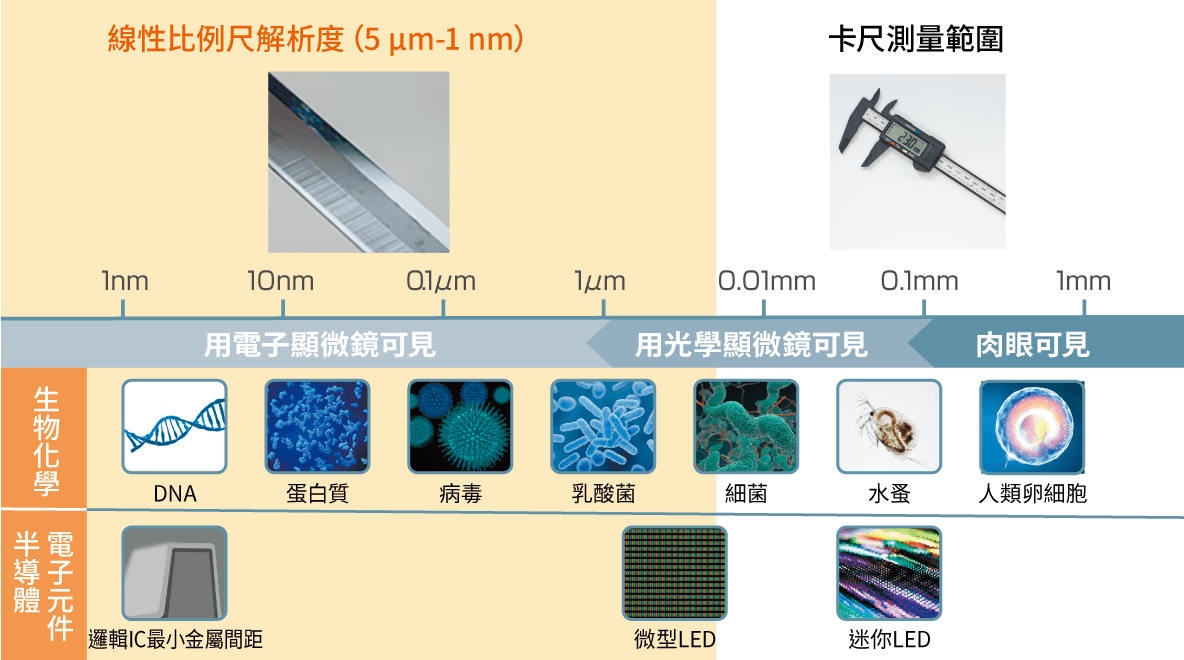

• 高精度定位
• 步進馬達無須增益調整・無振盪

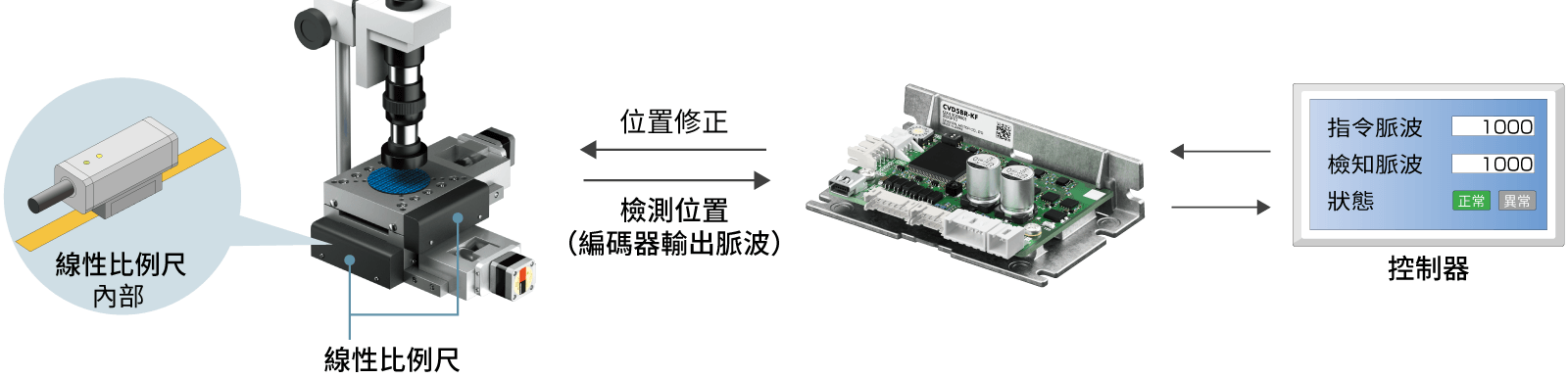

• 相容於各種機構的外部檢知器

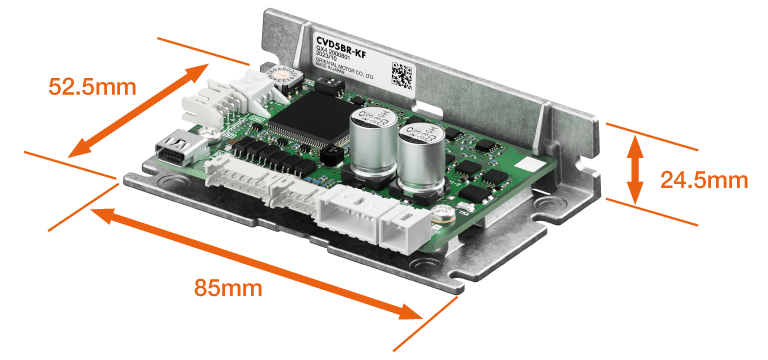

• 共通的驅動器尺寸和安裝方法
• 支援軟體、監視功能
• 相關產品

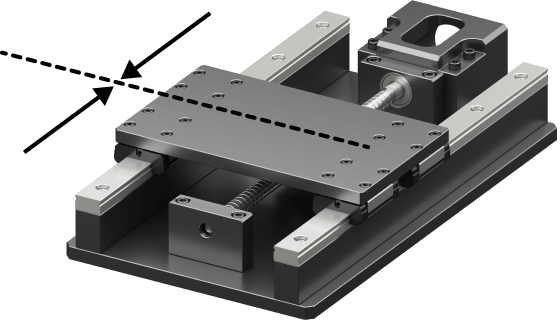

開回路	全閉回路
0.51μm	0.15μm（目標精度±0.2μm以內）

測量條件 • 進給螺桿導程1 mm • 線性光學尺解析度0.1μm • In-position range：1cnt*2 • 使用雷射測量設備測量

---

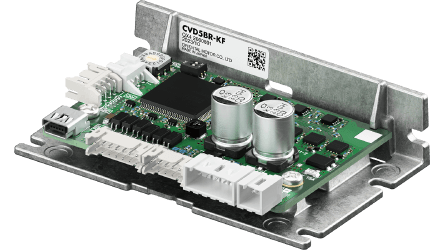

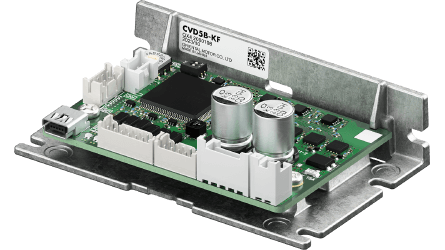

水平式連接器附安裝板	附安裝板
連接器與電路板水平放置。	連接器與電路板垂直放置。

起動、評估	▶	調整	▶	診斷、維修
備有可助於配線檢查或測試運轉的功能。		安裝設備後，有助於馬達動作調整的功能。		備有開始運用後有助於發生問題時進行診斷或維修功能。
・運轉資料的設定及儲存 ・I/O監視 ・示教・遙控運轉		・波形監視		・Alarm監視 ・組合資訊監視 ・狀態監視

運轉資料／參數設定畫面	波形監視

2相步進馬達用雙極驅動驅動器 5相步進馬達驅動器 CVD系列		2相步進馬達用雙極性驅動器 5相步進馬達用驅動器CVD系列 S型		2相/5相步進馬達用驅動器 CVD系列 多軸型 EtherCAT對應		5相步進馬達驅動器 CVD系列SC型
2相與5相步進馬達驅動用DC電源輸入驅動器。低振動設計的驅動器搭載微步級功能，實現更佳的低振動驅動。		2相與5相步進馬達驅動用DC電源輸入驅動器。 備有基板型的小型驅動器，包括使用SPI通訊控制馬達定位的驅動器、以及通過脈波列控制的驅動器。		具有DC電源輸入的多軸驅動器，用於驅動2相和5相步進馬達。 可進行四軸控制，並支援EtherCAT。有助於節省空間並減少設備佈線。		可不使用脈波產生器，透過輸入正轉、逆轉，進行速度控制。 如同調速馬達般使用方式的驅動器。

驅動器品名		馬達 驅動電流	輸入電流 （A）	適用馬達
附安裝板	附安裝板 水平式			適用系列	品名
CVD5B-KR	CVD5BR-KR	0.35A/相	0.6	5相步進馬達 PKP系列	PKP52□MN03
		0.75A/相	1.4		PKP52□MN07
		1.2A/相	1.7		PKP52□N12
		1.8A/相	2.8		PKP54□MN、PKP54□N18■2 PKP54□N18■
		2.4A/相	3.0		PKP56□FMN、PKP56□FN24■2
		0.35A/相	0.6	5相步進馬達 PK系列	PK513、PK52□P
		0.75A/相	1.4		PK52□H、PK54□
		1.4A/相	1.8		PK56□
		0.75A/相	1.4	中空旋轉平台 DH系列	DHM28PAK2、DHM42PAK
		0.35A/相	0.6	小型電動缸 DRLⅡ系列	DRLM20
		0.75A/相	1.4		DRLM28、DRLM42
		1.4A/相	1.8		DRLM60
