CVD系列SC型
CVD系列 SC型 系列
5相步進馬達如同使用調速馬達般速度控制。
無需脈波產生器，保有步進馬達小型高轉矩的特性，
利用I/O輕鬆二段速控制。
適合CVD系列SC型的用途
馬達和驅動器的簡單構成，可控制速度。
控制簡單，僅需選擇 2 種速度，並將起動輸入設為 ON/OFF。
控制簡單，僅需選擇 2 種速度，並將起動輸入設為 ON/OFF。
如同使用調速馬達般輕鬆控制速度
█ 系統構成簡單，使用 I/O 控制
構成簡單，僅有馬達、驅動器與可程式控制器。利用驅動器的開關，可設定轉速、加減速時間、運轉電流，僅需將FWD（RVS） 輸入切換為ON或OFF，即可輕鬆控制。

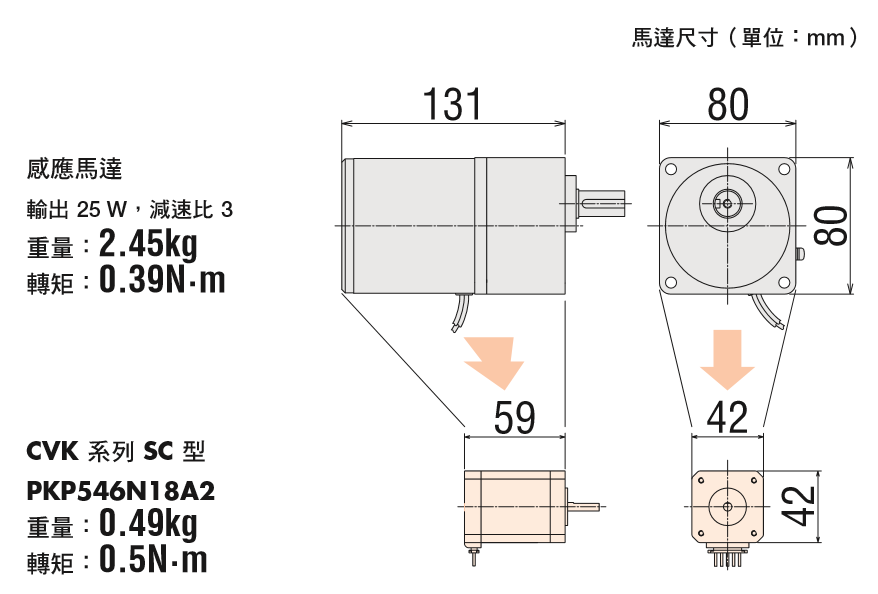

█ 利用小型高轉矩馬達，實現馬達小型化
由於是低速運轉的高轉矩步進馬達，使用時無需減速機。有助於馬達、裝置小型化。 相較於轉速幾乎相等的感應馬達，僅需一半尺寸的馬達即可驅動。

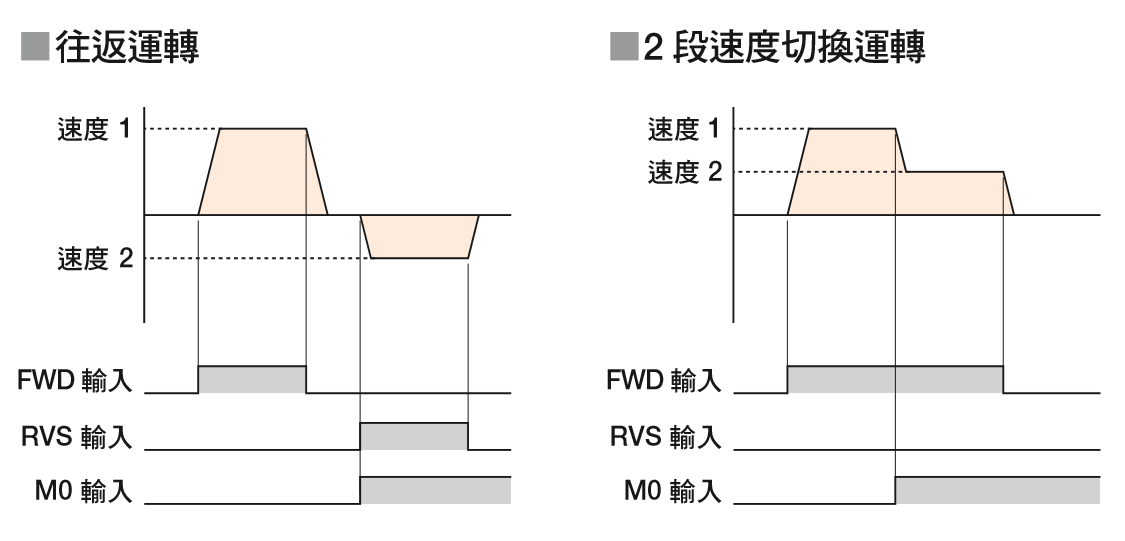

█ 可設定 2 段速度切換
驅動器可設定 2 段速度，並可從外部切換。

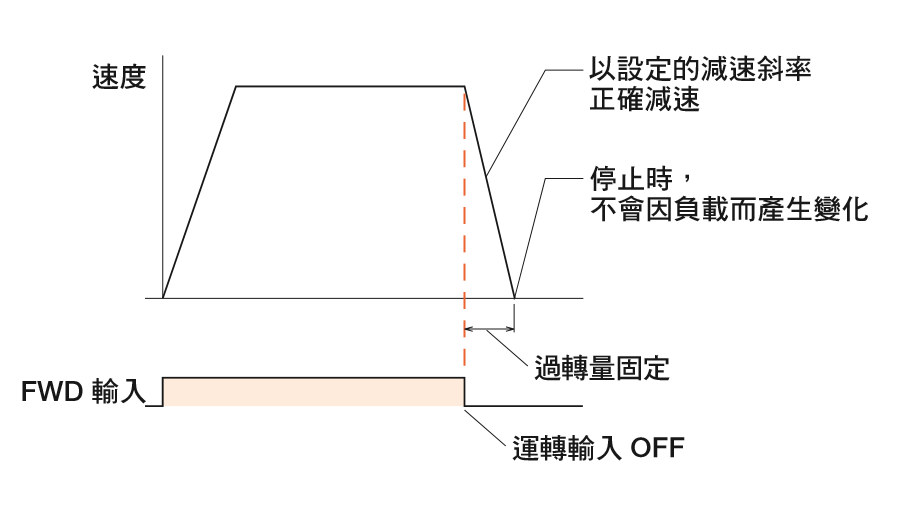

█ 運轉輸入OFF時的過轉量固定，故能提升停止位置重現性
馬達停止時，即使工作物重量改變，只要運轉條件相同，減速移動量便不會因慣性負載或摩擦負載而產生變化，因此能提升停止位置重現性。
█ 停止時仍可保持轉矩
由於停止時仍會向馬達供給電流產生轉矩，因此可保持負載（保持力為激磁最大靜止轉矩的50%）。
產品陣容

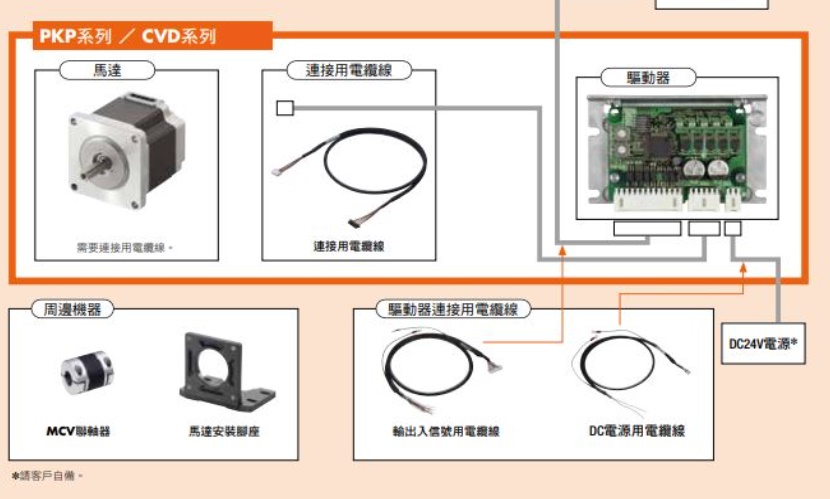

█ 系統構成
| 種類 | 電源輸入 |
| 附安裝板水平式連接器 | DC電源 |
| 附安裝板 |
規格表
| 機種 | 安裝尺寸 [mm] |
激磁最大靜止轉矩 [N‧m] |
| CVD系列SC型 | 28mm | 0.052~0.091 |
| 42mm | 0.022~0.5 | |
| 60mm | 0.66~2.1 |
適用馬達一覽表
| 驅動器品名 | 馬達額定電流 | 適用馬達 | |
|---|---|---|---|
| 附安裝板水平式連接器 | 附安裝板 | ||
| CVD512BR-KSC | CVD512B-KSC | 1.2A/相 | PKP523N12■、PKP525N12■ |
| CVD518BR-KSC | CVD518B-KSC | 1.8A/相 | PKP543N18■2、PKP544N18■2、PKP545N18■2、PKP546N18■2 |
| CVD524BR-KSC | CVD524B-KSC | 2.4A/相 | PKP564FN24■2、PKP566FN24■2、PKP569FN24■2 |
*■為表示出力軸形狀，A（單出力軸）或B（雙出力軸）。
