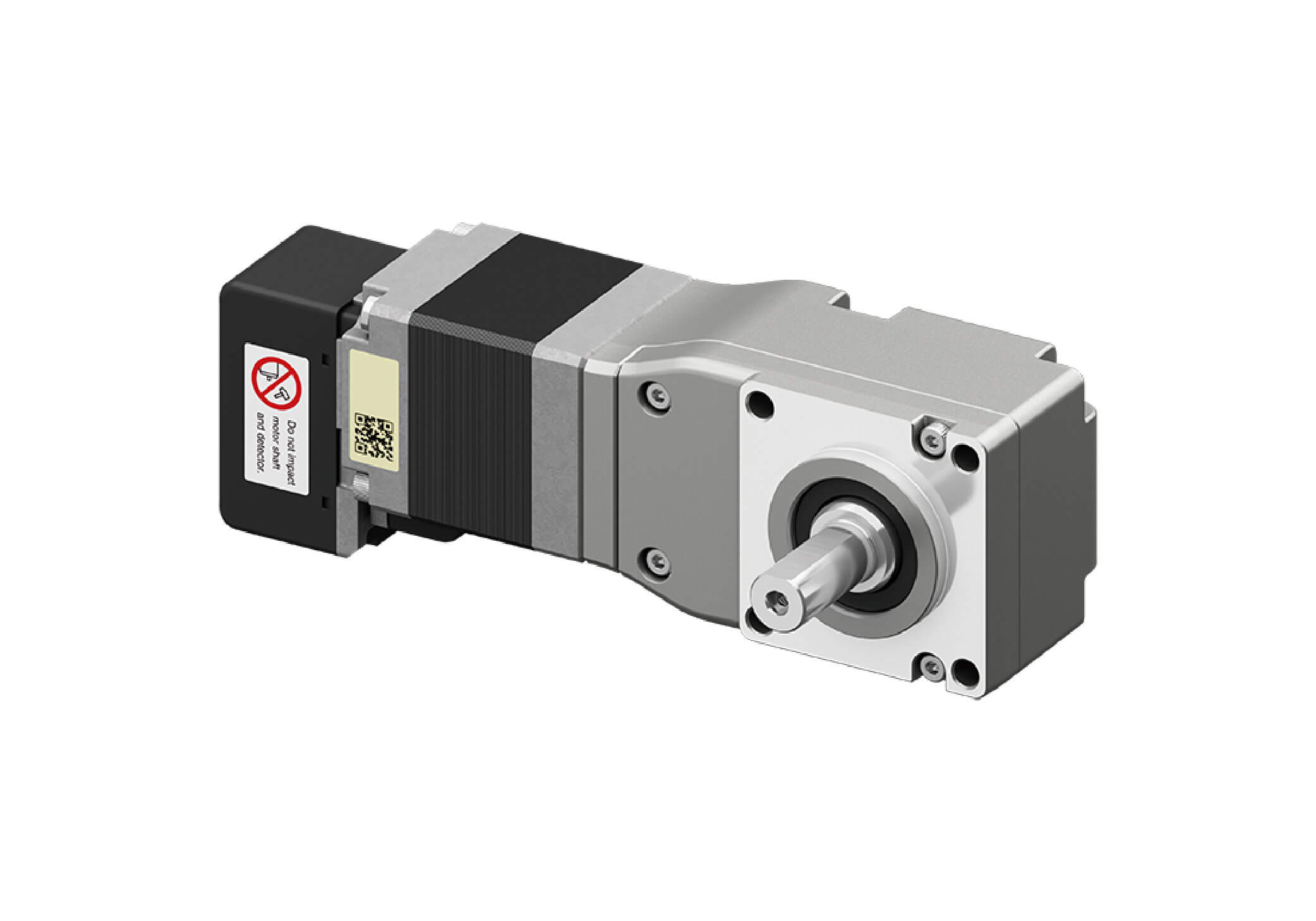

步進馬達 αSTEP AZ系列 (直交軸 FC減速機型)
直交軸 FC減速機型 系列
運用減速機型的特徵，不僅具有高強度，容許懸吊載重亦較大。用於皮帶·輪機構上時，能使皮帶張力具有較高的安全率，讓張力調整變得更為輕鬆容易。

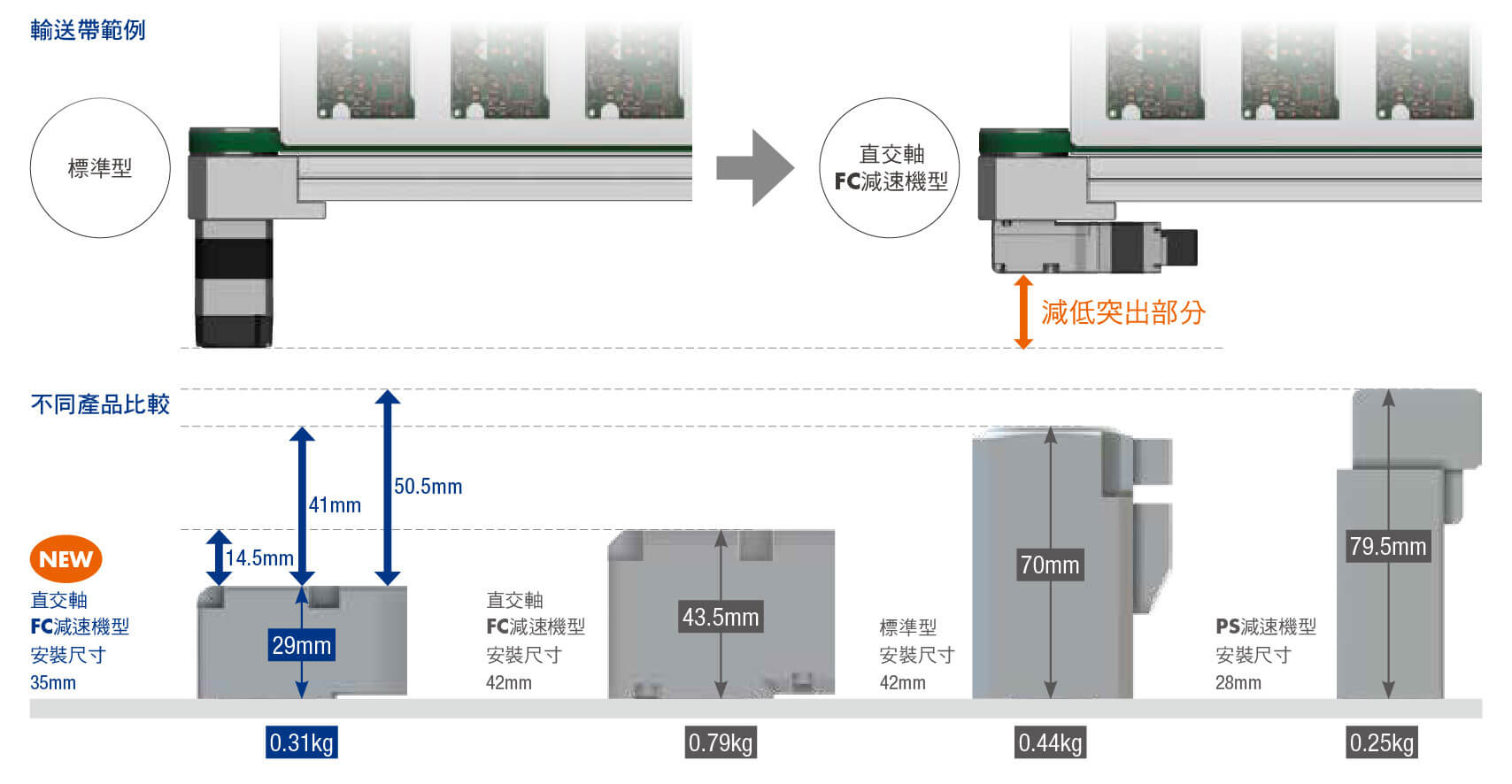

小型、節省空間
直交軸FC減速機型可減低馬達的突出部分。

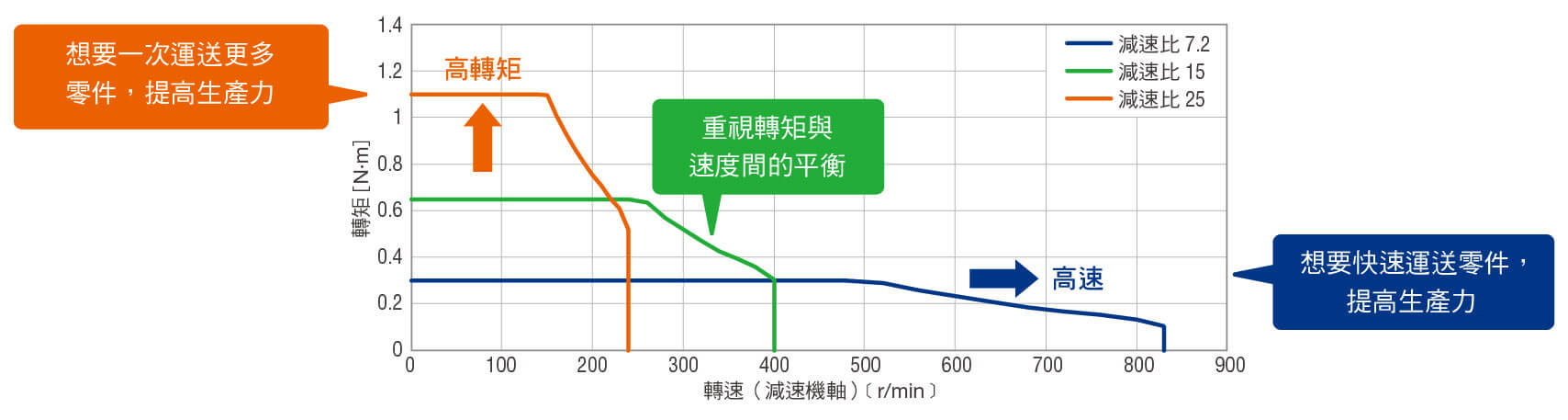

對應大範圍轉矩區間
備有3種減速機減速比，可配合用途選擇。

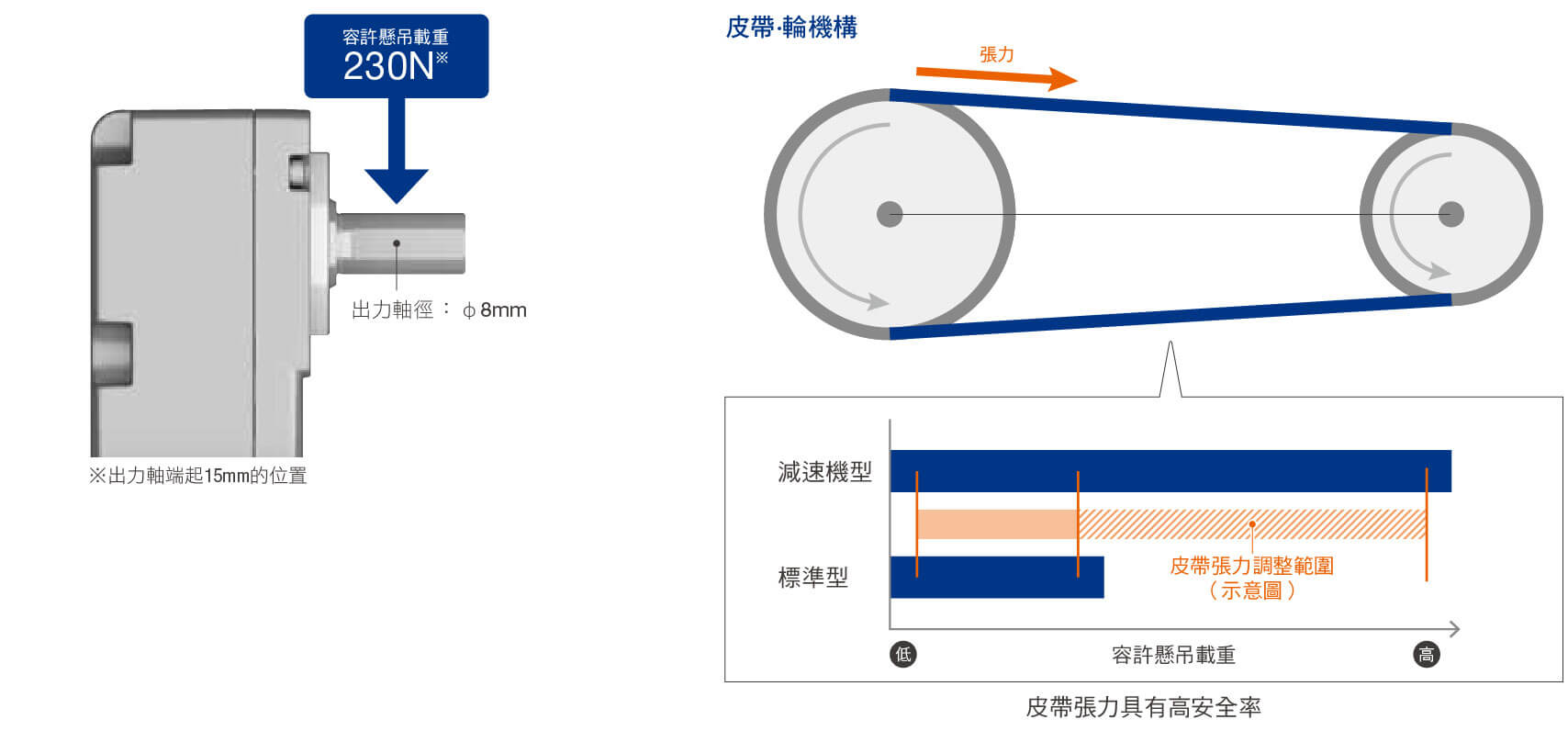

高強度
運用減速機型的特徵，不僅具有高強度，容許懸吊載重亦較大。
用於皮帶輪機構上時，能使皮帶張力具有較高的安全率，讓張力調整變得更為輕鬆容易。
用於皮帶輪機構上時，能使皮帶張力具有較高的安全率，讓張力調整變得更為輕鬆容易。

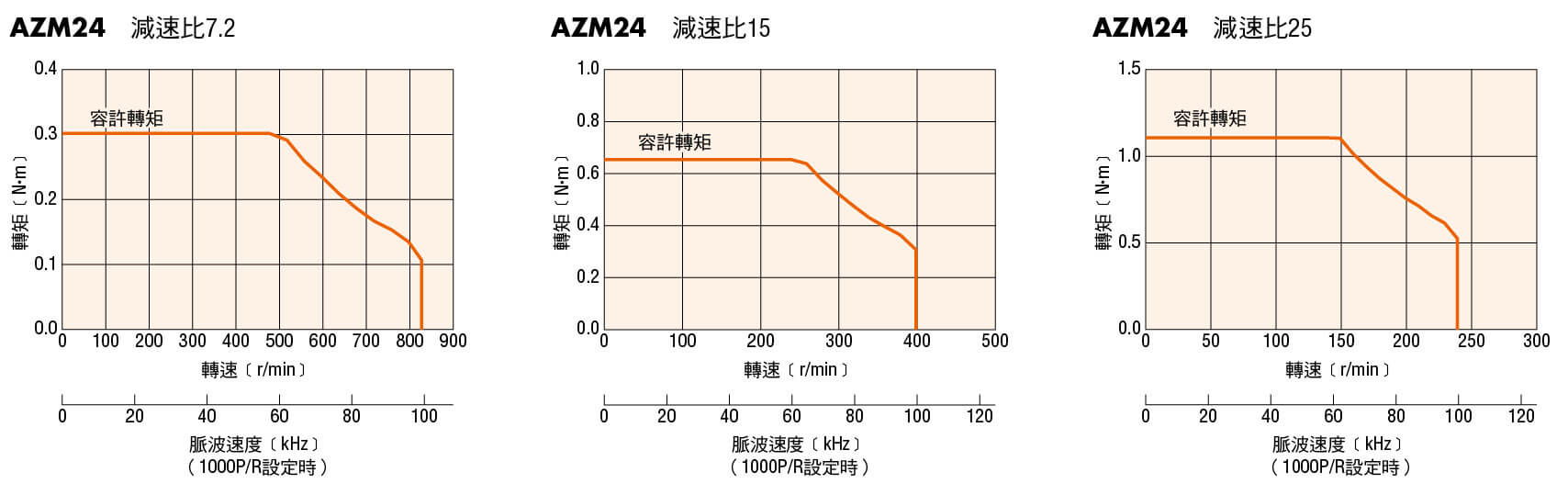

轉速─轉矩特性（參考值）
注意事項：
● 轉速─轉矩特性為依據本公司測量條件所測得的資料。若條件有變化，則特性可能產生變化。
● 依據驅動條件的不同，有時馬達會顯著發熱。為保護ABZO編碼器，馬達外殼溫度請在80°C以下使用。
● 依據驅動條件的不同，有時馬達會顯著發熱。為保護ABZO編碼器，馬達外殼溫度請在80°C以下使用。
容許懸吊載重、容許推力載重
單位：Ｎ
| 機種名 | 馬達安裝尺寸 | 品名 | 減速比 | 容許懸吊載重 | 容許推力載重 | ||||
| 與出力軸端的距離mm | |||||||||
| 0 | 5 | 10 | 15 | 20 | |||||
| FC減速機型 | 35mm | AZM24 | 7.2、15、25 | 80 | 120 | 180 | 230 | - | 80 |
外形圖 （單位mm）

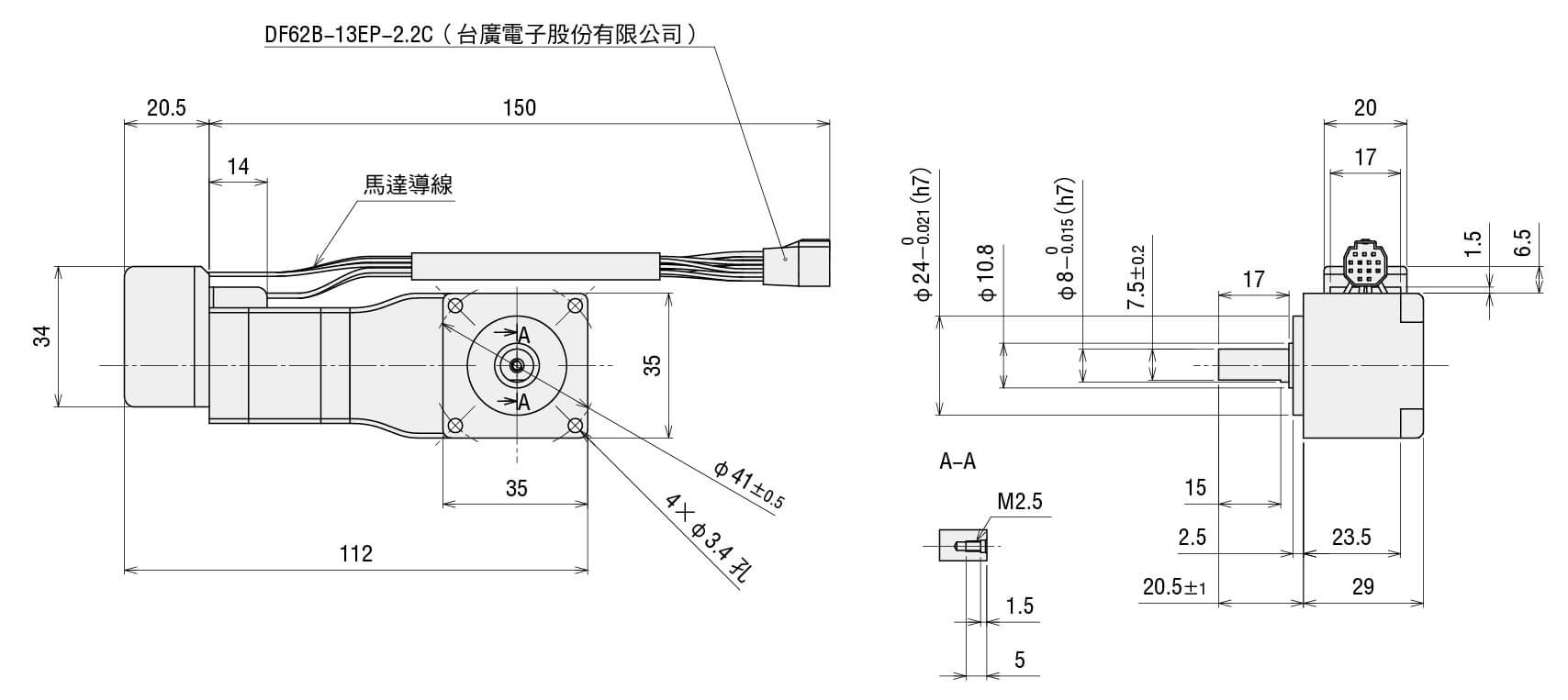

| 安裝尺寸35mm 電纜線出線方向 朝上 |
| 品名 | 減速比 | 重量kg | 2D CAD |
| AZM24AK-FC□UA | 7.2、15、25 | 0.31 | B1573 |
● 品名中的□為表示減速比的數字。

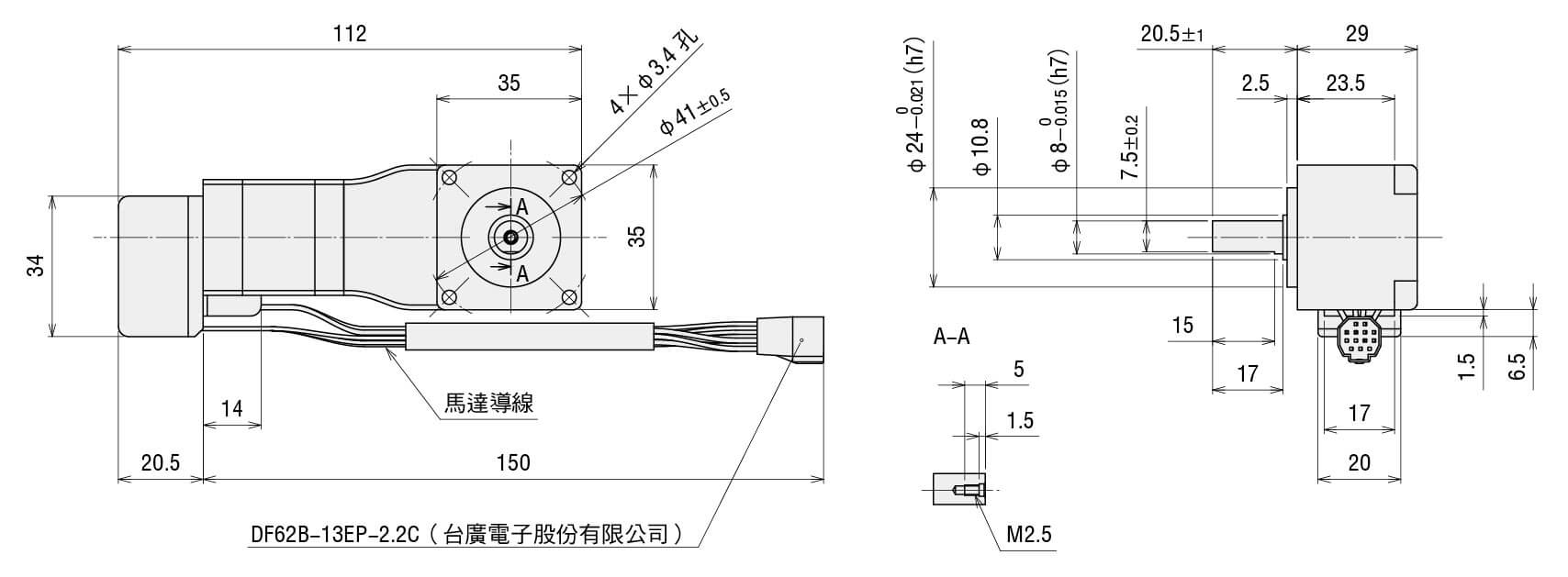

| 安裝尺寸35mm 電纜線出線方向 朝下 |
| 品名 | 減速比 | 重量kg | 2D CAD |
| AZM24AK-FC□DA | 7.2、15、25 | 0.31 | B1574 |
● 品名中的□為表示減速比的數字。
