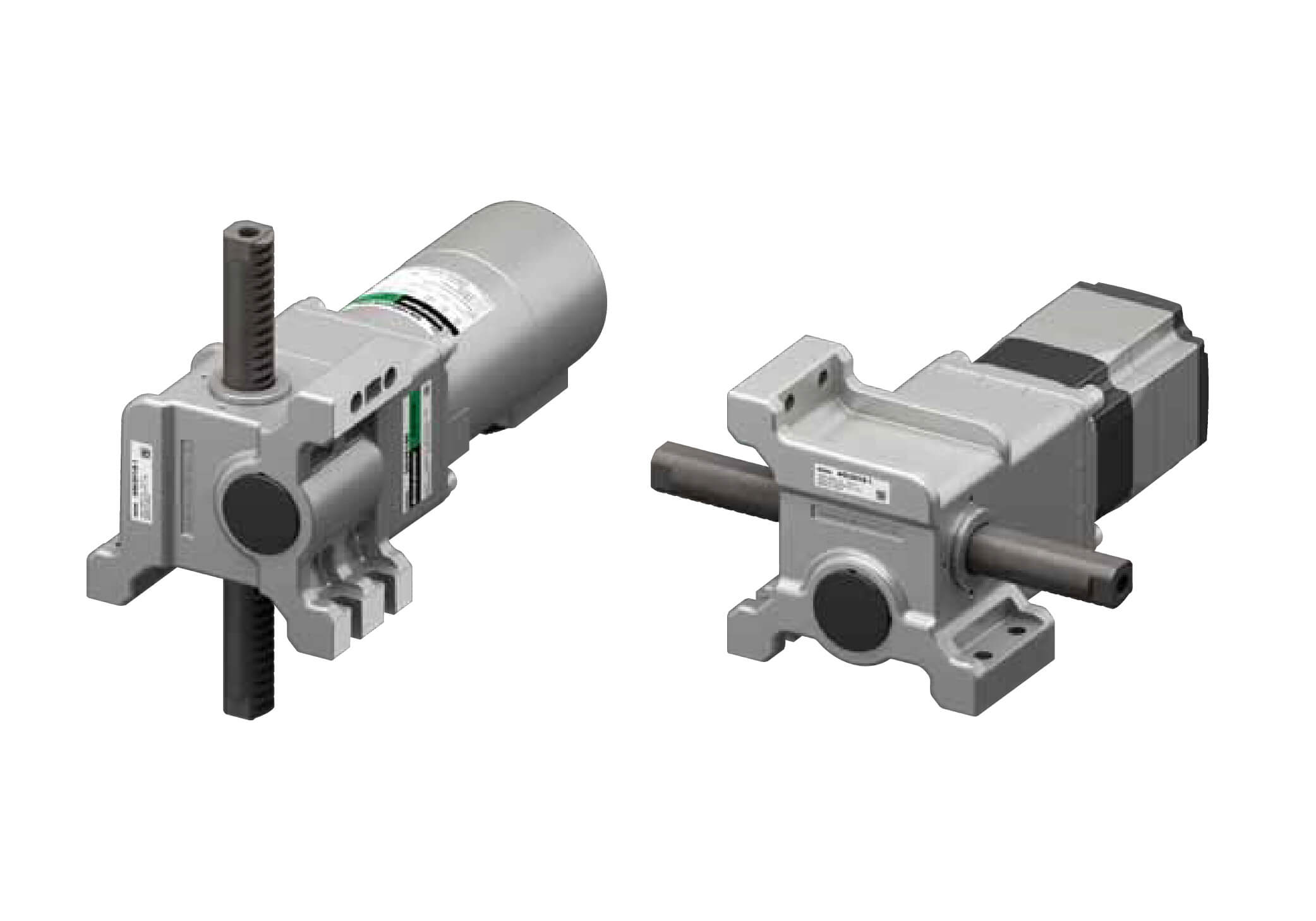

齒輪．齒條系統 LJ直線減速機
LJ 搭載AZ 系列
齒條·齒輪系統為組合齒條齒輪機構與馬達的產品。使用AZ系列，其採用無需電池的ABZO編碼器，除了高精度定位，還可搬運最高200kg的高載重。
有助於設備輕巧化及生產作業省力化。
| 主要特徵 | 搭載AZ系列的優點 |
|
█ 最大可搬重量200kg
隨著齒輪大直徑化及提升齒輪強度，得以實現最大可搬重量200kg
|
█ 內最長行程700mm
產品種類涵蓋行程100～700mm
|
 |
|
▎與電動滑台比較
齒條·齒輪系統，若安裝未考慮慣量，可直接搬運其可搬重量。
|
＜滾珠螺桿機構的電動滑台時＞
|
＜齒條·齒輪系統時＞
|

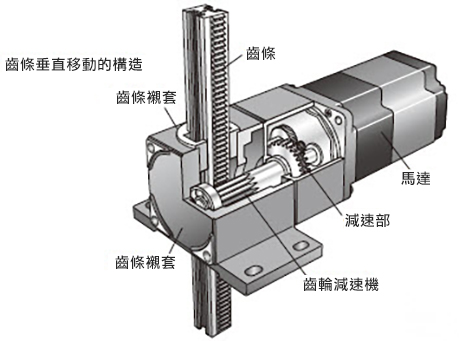

齒條·齒輪系統的概要
齒條·齒輪系統可將馬達的運轉運動簡單轉換為直線運動。
直線機構部雖然設計輕巧，但由於施以高強度加工，因此可搬運較大的負載。
直線機構部雖然設計輕巧，但由於施以高強度加工，因此可搬運較大的負載。

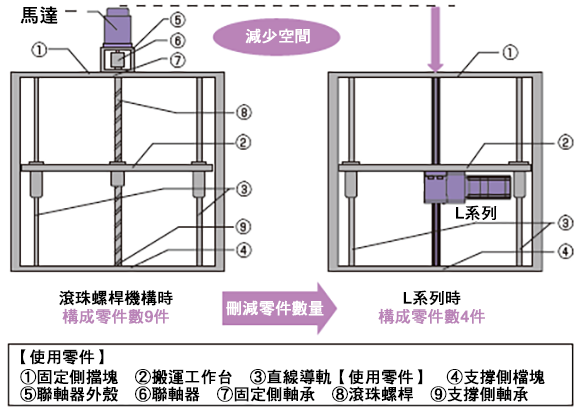

有助於設計效率化
█ 縮短設備的起動時間
齒條·齒輪系統可減少過去使用的零件，並縮短設計、組裝所耗費的工時。
齒條·齒輪系統可減少過去使用的零件，並縮短設計、組裝所耗費的工時。
█ 節省空間
固定齒條兩端的螺絲孔，可讓本體部自走。對於無法確保馬達空間的設備特別有幫助。
固定齒條兩端的螺絲孔，可讓本體部自走。對於無法確保馬達空間的設備特別有幫助。
 |
 |

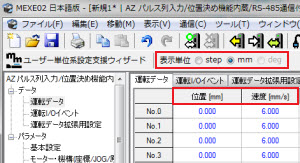

可以mm為單位設定(僅對應 L系列 搭載αSTEP AZ系列)
驅動馬達採用αSTEP AZ系列。
若與資料設定軟體 MEXE02一起使用，可輕鬆以mm為單位設定移動量，實現各種直線動作用途。
 |
█ 最小移動量
|
|||||||
|
█ 使用速度範圍（AC電源輸入型時）
|
||||||||
減少設計、組裝、維修的時間（與LJ直線減速機AZ系列組合）
|
█ 輕鬆與平行軸減速機組裝
齒條·齒輪系統可減少過去使用的零件，並縮短設計、組裝所耗費的工時。 |

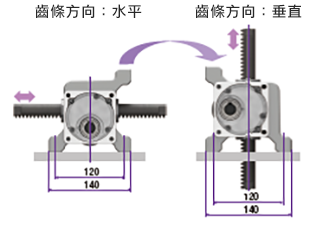

█ 齒條可朝「水平」及「垂直」兩種方向安裝
構造上實現水平、垂直兩種方向的安裝。由於可以自由選擇安裝方向，不但提高設計便利性，也有助於共用零件以降低成本。 |
 |
 |
用途例
齒條·齒輪系統產品可運用於各種用途，可將其當成零件選用，使用上非常方便。
|
█ 置物籃搬運輸送帶
① 固定齒條，將馬達部分往上下驅動
② 固定馬達，將齒條往左右驅動 |

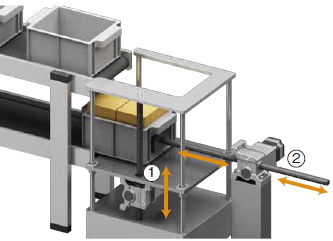

█ 加工零件清洗設備
① 固定馬達，將齒條往上下驅動
② 固定齒條，將馬達部分往左右驅動 |
 |
 |
齒條．齒輪系統 省力化方案
日本的製造現場，面臨少子高齡化、人口減少所導致的勞動人力減少等人力不足問題。
其中，第一要務為致力於省力化，減輕「搬運重物的勞力工作」或「分類等重複性作業」的負擔。
可搬運高載重的齒條·齒輪系統有助於生產作業的省力化。
其中，第一要務為致力於省力化，減輕「搬運重物的勞力工作」或「分類等重複性作業」的負擔。
可搬運高載重的齒條·齒輪系統有助於生產作業的省力化。
|
置物籃拿取作業會造成身體負擔。
藉由使用齒條·齒輪系統的自動昇降設備，減輕作業員的負擔。 |
█ L系列的使用事例（自動昇降設備DEMO機）
本公司備有使用L系列的自動昇降設備DEMO機（展示用）。機構簡單，可昇降100kg以下的重物。昇降設備的詳細資訊請參閱影片。
|
電源電壓：AC100V
可搬重量：100kg（20mm/s時） 行程：600mm |
█ DEMO機 構成一覽表
| 高速型 | |
|
L系列 F型
|
LM4F40AZMC-6 |
|
內藏定位功能型驅動器
|
AZD-AD |
|
可動連接用電纜線套件（2m）
|
CC020VZRB |
█ L系列 搭載AZ系列
「直線馬達」、「驅動器」、「連接用電纜線」請個別訂購。
（由「以規格篩選」畫面遷移後，會出現以「＋」分別連接直線馬達、驅動器、連接用電纜線品名的候選組合。）
（由「以規格篩選」畫面遷移後，會出現以「＋」分別連接直線馬達、驅動器、連接用電纜線品名的候選組合。）
| 齒條移動方向 | 安裝尺寸 [mm] |
種類 | 電源輸入 | 可搬 重量[kg] |
使用速度範圍 [mm/s] |
行程 [mm] |
馬達 | 電磁煞車 |
|
平行(B型)
垂直(F型) |
60 | 高速 | AC | 7 | 0~500 | 100~800 | AZM66 | 無/附 |
| 10 | 0~250 | |||||||
| DC | 5 | 0~200 | 100~500 | |||||
| 10 | 0~100 | |||||||
| 高可搬重量 | AC | 30 | 0~90 | 100~800 | ||||
| DC | 0~50 | 100~500 | ||||||
| 80 | 高速 | AC | 7 | 0~500 | 100~1000 | |||
| 20 | 0~250 | |||||||
| DC | 7 | 0~150 | ||||||
| 20 | 0~60 | |||||||
| 高可搬重量 | AC | 70 | 0~40 | |||||
| 100 | 0~20 | |||||||
| DC | 50 | 0~20 | ||||||
| 100 | 0~10 |
█ LJ直線減速機 AZ系列組合
「直線減速機」、「減速機型馬達」、「驅動器」、「連接用電纜線」請個別訂購。
（由「以規格篩選」畫面遷移後，會出現以「＋」分別連接直線減速機、減速機型馬達、驅動器、連接用電纜線品名的候選組合。）
（由「以規格篩選」畫面遷移後，會出現以「＋」分別連接直線減速機、減速機型馬達、驅動器、連接用電纜線品名的候選組合。）
| 齒條移動方向 | 安裝尺寸 [mm] |
種類 | 電源輸入 | 可搬 重量[kg] |
使用速度範圍 [mm/s] |
行程 [mm] |
馬達 | 電磁煞車 |
|
水平/垂直 |
90 | - | AC | 25 | 0~500 | 100~700 | AZM98-TS10 | 無/附 |
| 65 | 0~200 | |||||||
| 35 | 0~282 | AZM98-TS20 | ||||||
| 130 | 0~50 | |||||||
| 55 | 0~188 | AZM98-TS30 | ||||||
| 200 | 0~40 |
█ 驅動器
| 驅動器型 | 電源輸入 [V] | |
 |
內藏定位功能型 | 單相100-120 單相/三相200-240 DC24/48 |
| RS-485通訊附 脈波列輸入 |
||
| 脈波列輸入 | ||
| 對應EtherCAT驅動規範（Drive Profile） | ||
| 對應EtherNet/IP | ||
| 對應PROFINET | ||
| 對應MECHATROLINK-Ⅲ | 單相100--120 單相/三相200--240 |
|
| 支援SSCNETⅢ/H |
█ 連接用電纜線套件／可動連接用電纜線套件
• 馬達拉出的馬達電纜線無法直接連接到驅動器。請搭配連接用電纜線檢討。
• 當電纜線需要彎曲時，請使用可動連接用電纜線。
• 當電纜線需要彎曲時，請使用可動連接用電纜線。
| 長度 [m] | |
 |
0.5~20 |
 |
