東方馬達
Oriental motor

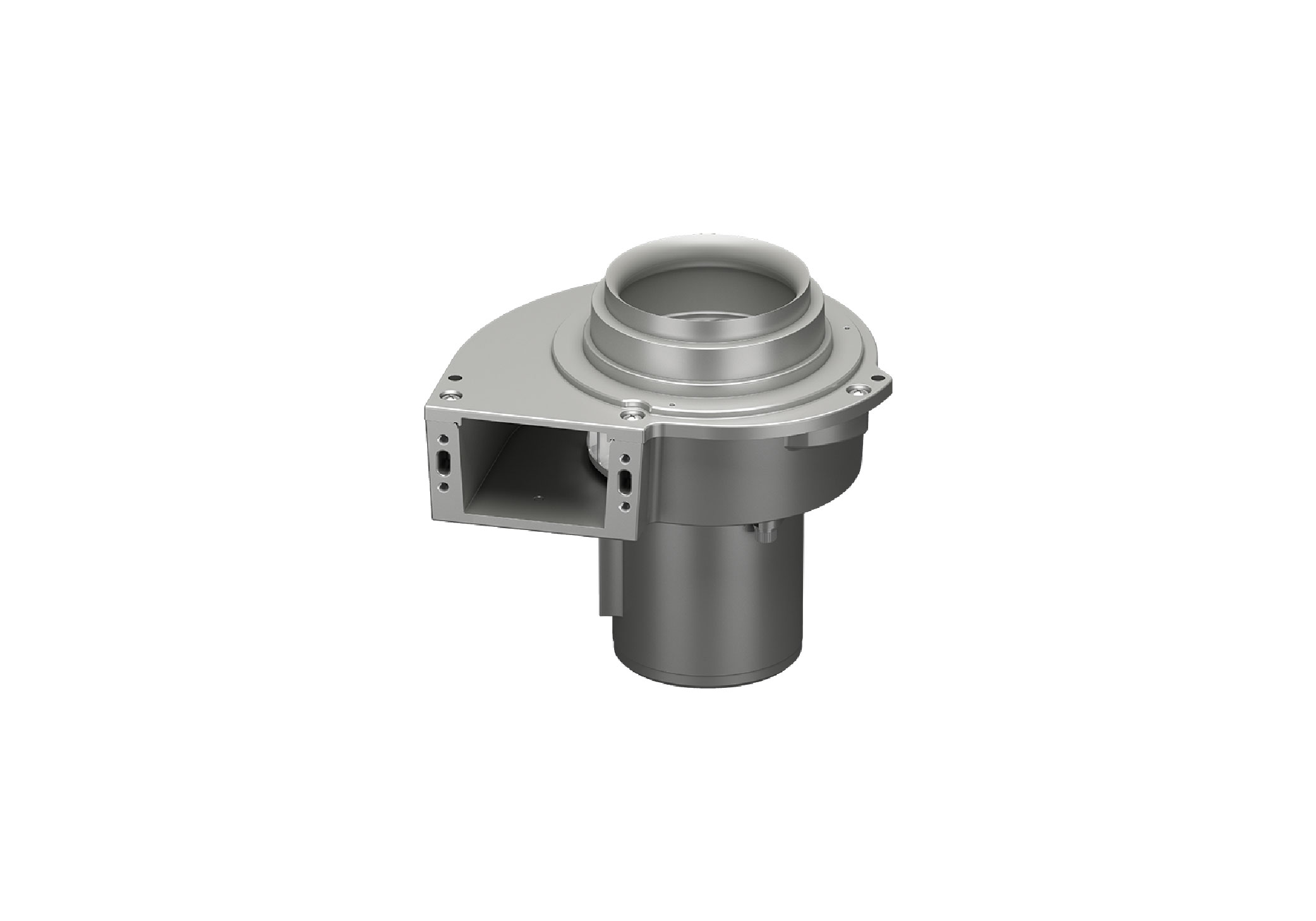

MB S型 送風機
MB S 系列
送風機是在局部冷卻、利用通風管排氣、吹除、
吸附等高靜壓需求的設備上一展長才的風扇。
本產品保留送風機的特徵、優點，進一步提升使用便利性。
內容大綱 (點擊展開)
▎追求良好的高靜壓與送風指向性，誕生多樣化用途
█ 將工作物急速冷卻―熱加工後的強制冷卻
*吸風口裝有護網（另售）
和一般軸流風扇相比，MB系列S型的特徵是排風風速更快。
對工作物進行冷卻時，風速越快，冷卻時間越短。非常適合熱加工時的局部冷卻。
例）將300℃的鐵板（200 mm×200 mm×10 mm）降溫到100℃時
對工作物進行冷卻時，風速越快，冷卻時間越短。非常適合熱加工時的局部冷卻。
例）將300℃的鐵板（200 mm×200 mm×10 mm）降溫到100℃時
| 同等尺寸軸流風扇 | MB系列S型轉輪徑 ϕ120 mm | |
|---|---|---|
| 冷卻時間 * | 5分30秒 | 2分30秒 |
| 風速 | 6.7 m/s | 19.2 m/s |
*以使用環境溫度、吸氣溫度25℃計算。
如果可以縮短冷卻時間，則可以減少後續製程的等待時間。
在冷卻系統中使用送風機可提高整體製程效率和生產率。
在冷卻系統中使用送風機可提高整體製程效率和生產率。

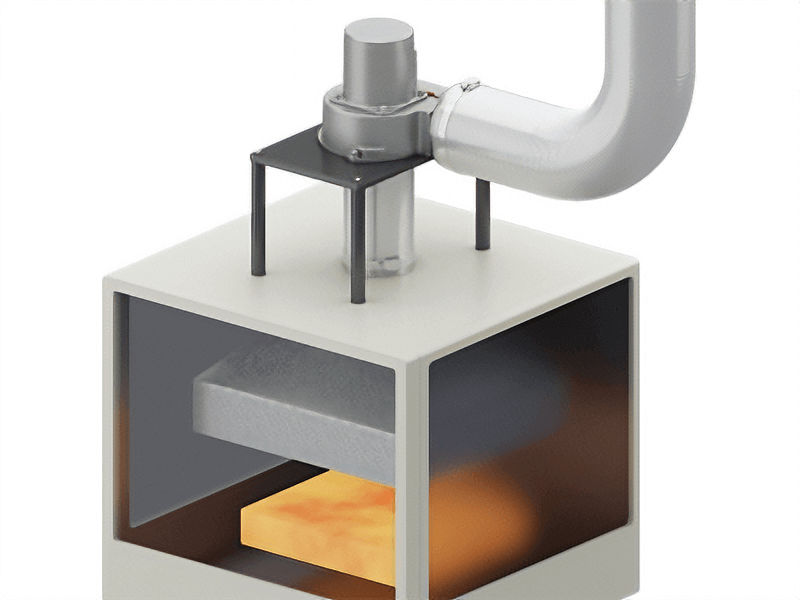

█ 透過通風管排出空氣―在實驗設備內排氣（對應-10℃以上+90℃以下的吸氣溫度）
*排風口處已安裝通風管接頭（另售）
MB系列S型在設計上可將通風管直接安裝於吸風口，最適合用於通風管換氣。
▎對應-10℃以上+90℃以下的吸氣溫度
對應 -10℃以上 +90℃以下的吸氣溫度，讓乾燥機或加熱設備的溫風得以送風、排氣。
另外，進行高溫送風前請先確認以下使用環境溫度條件。
另外，進行高溫送風前請先確認以下使用環境溫度條件。
| 吸氣溫度 | 使用環境溫度 * |
|---|---|
| -10℃以上 +50℃以下 | -10℃～+50℃（無凍結） |
| 超過+50℃但為+90℃以下 | -10℃～+40℃（無凍結） |
*無法在如冷凍室般溫度調至-10℃以下的環境中使用。

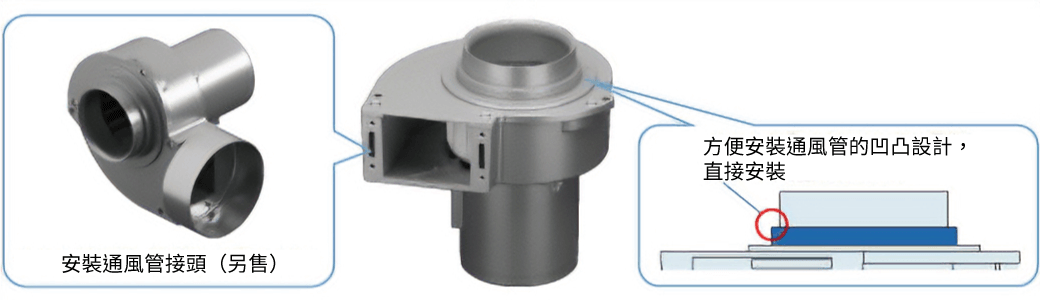

▎提升了通風管的安裝便利性
吸風口有凹凸設計，可直接安裝通風管。
如果安裝通風管接頭（另售） ，即可將通風管安裝至排風口。
如果安裝通風管接頭（另售） ，即可將通風管安裝至排風口。

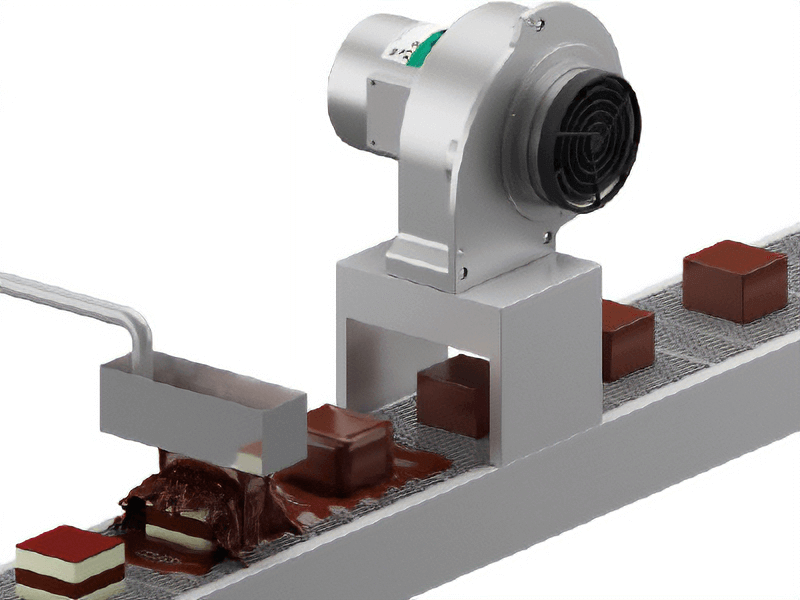

█ 吹除液體或粉末―吹氣（液體食品的塗層）
*吸風口裝有護網（另售）
MB系列S型可用強大靜壓吹送出指向性強風，最適合吹除用途。
透過風力吹氣，調節液體或粉末量時，無需直接接觸工作物。
均勻吹除的效果，同時保持工作物潔淨。
透過風力吹氣，調節液體或粉末量時，無需直接接觸工作物。
均勻吹除的效果，同時保持工作物潔淨。
▎手動調整吹出量
透過安裝風量調節板（另售），可手動調整風量。
一邊觀察刻度，一邊配合工作物調節風量。
一邊觀察刻度，一邊配合工作物調節風量。

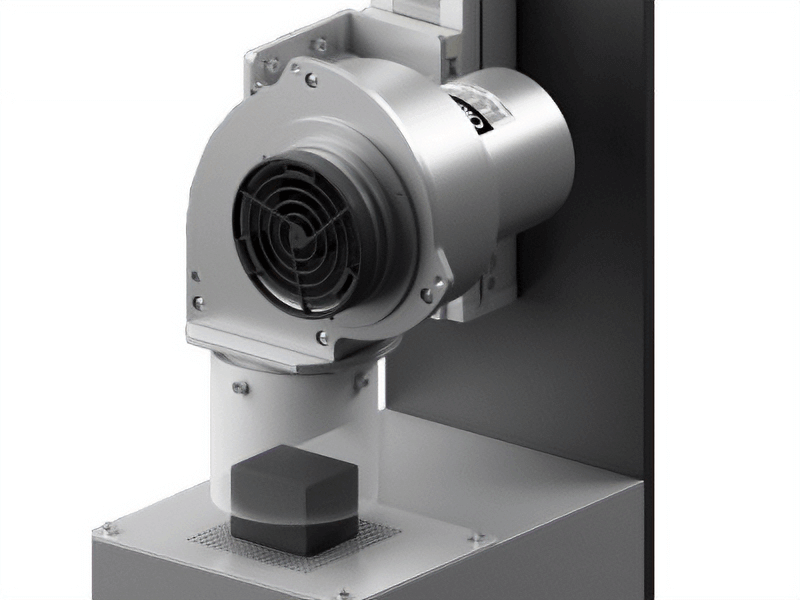

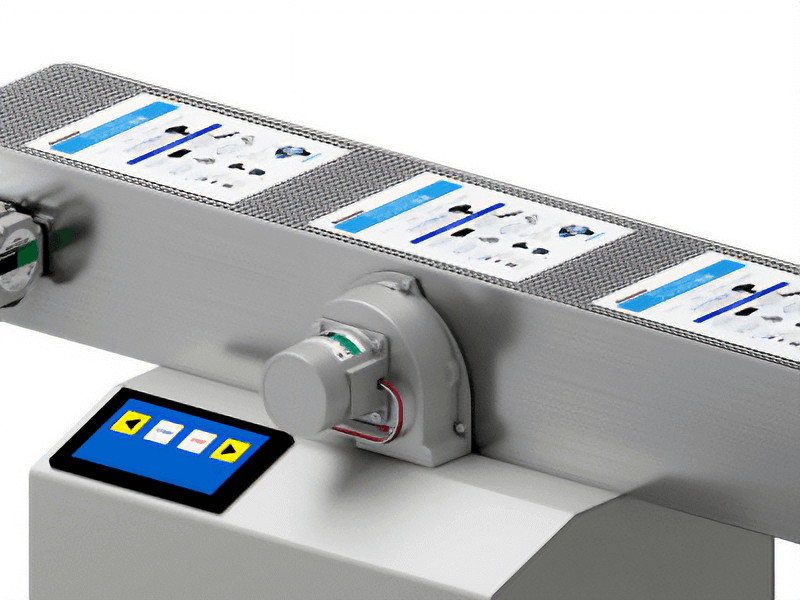

█ 吸附輕量、薄型工作物―吸附印刷紙（整理）
MB系列S型可用強大靜壓吸入空氣，最適合用於吸附工作物。

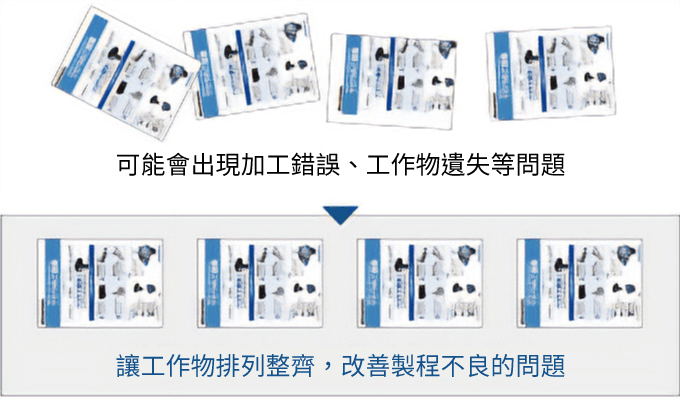

在搬運輕量、薄型工作物時，防止工作物散亂、位移，改善加工失誤和遺失等製程不良。
在搬運輕量、薄型工作物時，防止工作物散亂、位移，改善加工失誤和遺失等製程不良。
▎依用途使用安裝孔及安裝腳座進行安裝

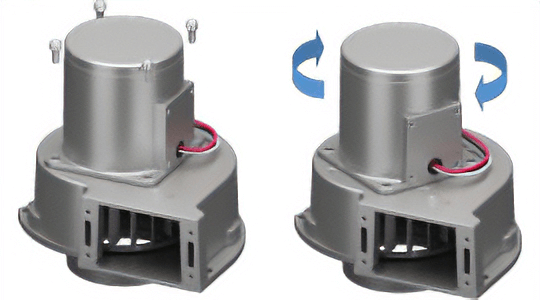

MB系列S型可以更改排風口的位置以及導線的出線方向。
卸下馬達組裝用螺絲，將馬達以每90°增量式旋轉來調整方向。
卸下馬達組裝用螺絲，將馬達以每90°增量式旋轉來調整方向。

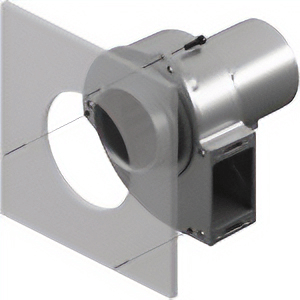

█ 吸風口端安裝（貫穿孔）
可利用本體的貫穿孔，由送風機端直接進行安裝。
 |
|
|

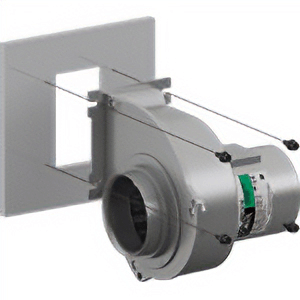

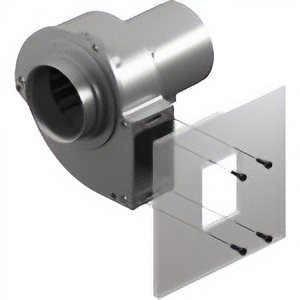

█ 排風口端安裝（螺孔）
可利用本體的螺孔，由設備端直接進行安裝。
 |
|

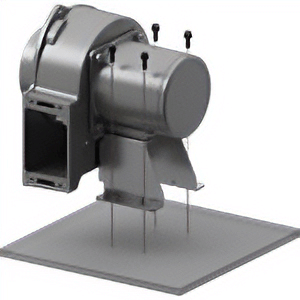

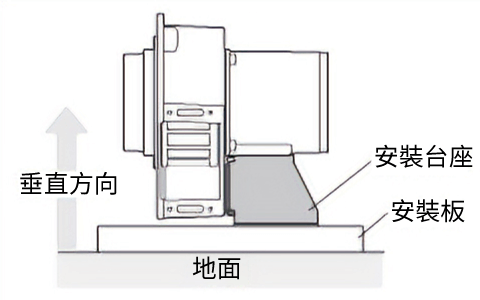

█ 安裝台座
透過將安裝台座（另售） 組裝到送風機上，可垂直於地面安裝。
 |
 |

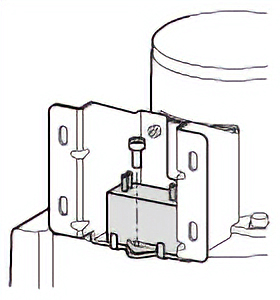

• 電容器可收納於台座內 |
• 安裝方向請與地面垂直 |
█ 排風口用安裝腳座（僅限轉輪徑 ϕ120 mm用）
透過將排風口用安裝腳座 （另售） 安裝到送風機，可以從送風機側進行安裝。
 |
 |

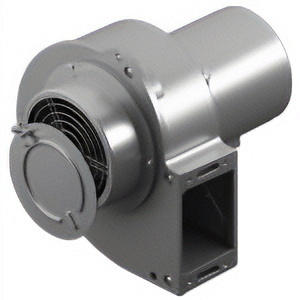

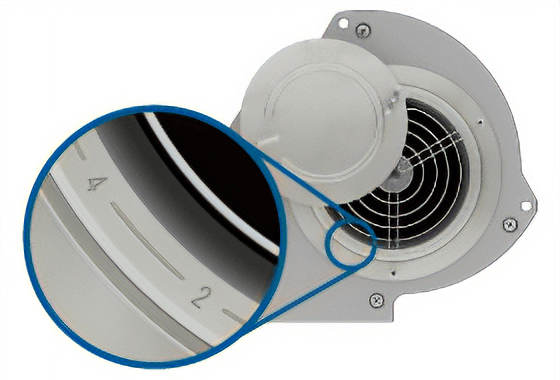

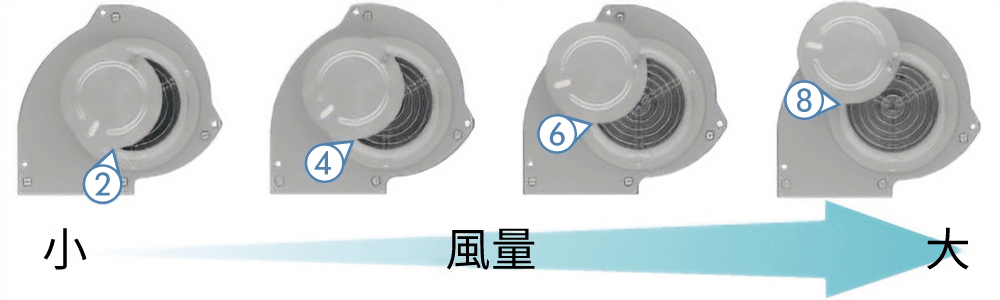

▎風量可輕鬆現場手動現場調節
透過安裝風量調節板（另售），可進行手動風量調整。
|
 |
調整吸風口的開口面積改變風量。可以手動進行調整。
風量調節板本體附有調節刻度。
刻度與風量變化的關係圖（參考值），刊載在風量調節板產品詳細頁面。
刻度與風量變化的關係圖（參考值），刊載在風量調節板產品詳細頁面。
▎送風機是高靜壓、吹送指向性風力的風扇。

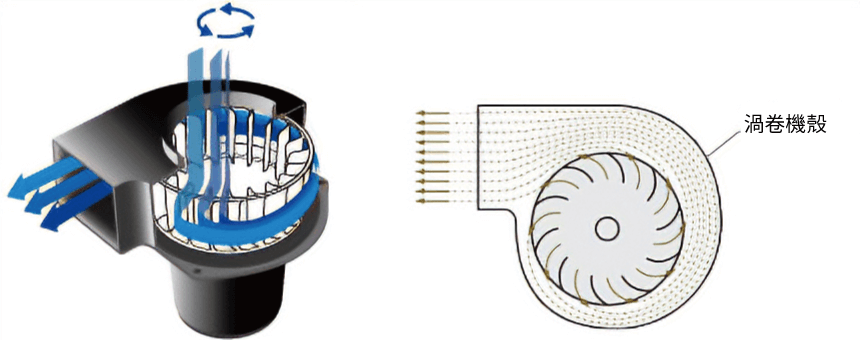

█ 送風機（西洛克風扇）的構造
送風機內的轉輪（前曲葉片）呈圓柱狀配置。
馬達驅動轉輪旋轉時，會因為離心力產生幾乎垂直於轉軸方向的回旋流。旋轉流被稱為渦旋的外殼向一個方向整流，從而增加壓力。回旋流經由渦卷機殼朝同一方向整流，壓力也隨之上升。
馬達驅動轉輪旋轉時，會因為離心力產生幾乎垂直於轉軸方向的回旋流。旋轉流被稱為渦旋的外殼向一個方向整流，從而增加壓力。回旋流經由渦卷機殼朝同一方向整流，壓力也隨之上升。
█ 與軸流風扇的比較
我們比較了用於設備內部冷卻和通風的軸流風扇和送風機的特點。
| 產品種類 | 軸流風扇 | 送風機（西洛克風扇） |
|---|---|---|
| 外觀 |  |
 |
| 特徵 | 高送風量 | 高靜壓、送風指向性強 |
| 特性 |
|
|
| 用途 |
|
|
由於各有不同特性和優點，如何針對用途分別使用將是重點。
█ 送風機產生風力示意圖
以下影片能夠讓您透過視覺，體會送風機產生風力的特徵。(送風機相關部分從0:27開始)
延伸閱讀
▎MB系列 S型
| 尺寸 | 電源電壓 | 最大風量 [m3/min] | 最大靜壓［Pa］ |
|---|---|---|---|
| 轉輪徑 ϕ100 mm | 三相 200V、三相 220/230V 單相 100V、單相 110/115V 單相 200V、單相 220/230V |
2.5 | 320 |
| 轉輪徑 ϕ120 mm | 5.2 | 450 |
▎送風機（西洛克風扇）的系列一覽
對於轉輪徑為 ϕ100 mm 和 ϕ120 mm 以外的產品系列，請選取下列系列。此外，另備有DC電源輸入型及可變速型產品。
| 系列 | 電源電壓 | 轉輪徑 | |||||
|---|---|---|---|---|---|---|---|
| φ50 mm | φ60 mm | φ80 mm | φ100 mm | φ120 mm | φ160 mm | ||
| MB系列 S型 | AC | - | - | - | ● | ● | - |
| MB 系列 | AC | ● | ● | ● | ● | ● | ● |
| MB系列 可變速型 | AC | - | - | - | ● | - | - |
| MBD 系列 | DC | - | - | ● | ● | ● | - |
