| 配置 | ||||||||

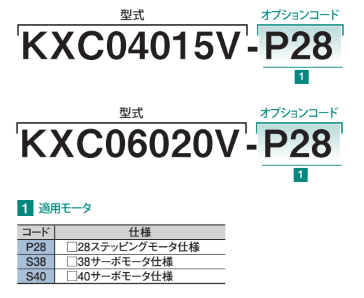

| 款型 | KXC04015V-P28 | KXC04015V-S38 | KXC04015V-S40 | KXC06020V-P28 | KXC06020V-S38 | KXC06020V-S40 | ||
| 機 械 規 格 |
移動量 | 15mm | 20mm | |||||
| 滑台面尺寸 | 40X40mm | 60X60mm | ||||||
| 進給（滾珠絲桿） | φ6導程1 | φ8導程1 | ||||||
| 導軌 | 交叉滾子導軌 | |||||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||||||
| 精 度 規 格 |
分辨率 （脈衝） |
Full/Half | 2μm/1μm | |||||
| 微步進 | 0.1μm （1/20分割時） | |||||||
| MAX速度 | 20mm/sec | |||||||
| 單方向定位精度 | 5μm以內 | |||||||
| 反復定位精度 | ±0.5μm以內 | |||||||
| 耐荷重 | 5kgf 【49N】 | |||||||
| 力矩剛性 | 仰俯0.15/橫擺0.12/側傾0.07["/N．cm] | |||||||
| 空轉 | 1μm以內 | |||||||
| 背隙 | 0.5μm以內 | |||||||
| 真直度 | 3μm以内 | |||||||
| 平行度 | 30μm以内 | |||||||
| 運動平行度 | 10μm以内 | |||||||
| 仰俯/橫擺 | 20"/15"以內 | |||||||
| 感 應 器 |
極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | － | |||||||
| 註：解析度對應之驅動部參考搭配Oriental motor的AZ系列閉回路步進馬達。 | ||||||||
延伸閱讀
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
馬達/框面選項 |
3D CAD |
|
KXC04015V-P28 |
±0.3μm |
40 × 40 |
15 |
5 |
步進馬達 28框 |
|
|
KXC04015V-S38 |
±0.3μm |
40 × 40 |
15 |
5 |
伺服馬達 38框 |
|
|
KXC04015V-S40 |
±0.3μm |
40 × 40 |
15 |
5 |
伺服馬達 40框 |
|
|
KXC06020V-P28 |
±0.3μm |
60 × 60 |
20 |
5 |
步進馬達 28框 |
|
|
KXC06020V-S38 |
±0.3μm |
60 × 60 |
20 |
5 |
伺服馬達 38框 |
|
|
KXC06020V-S40 |
±0.3μm |
60 × 60 |
20 |
5 |
伺服馬達 40框 |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
