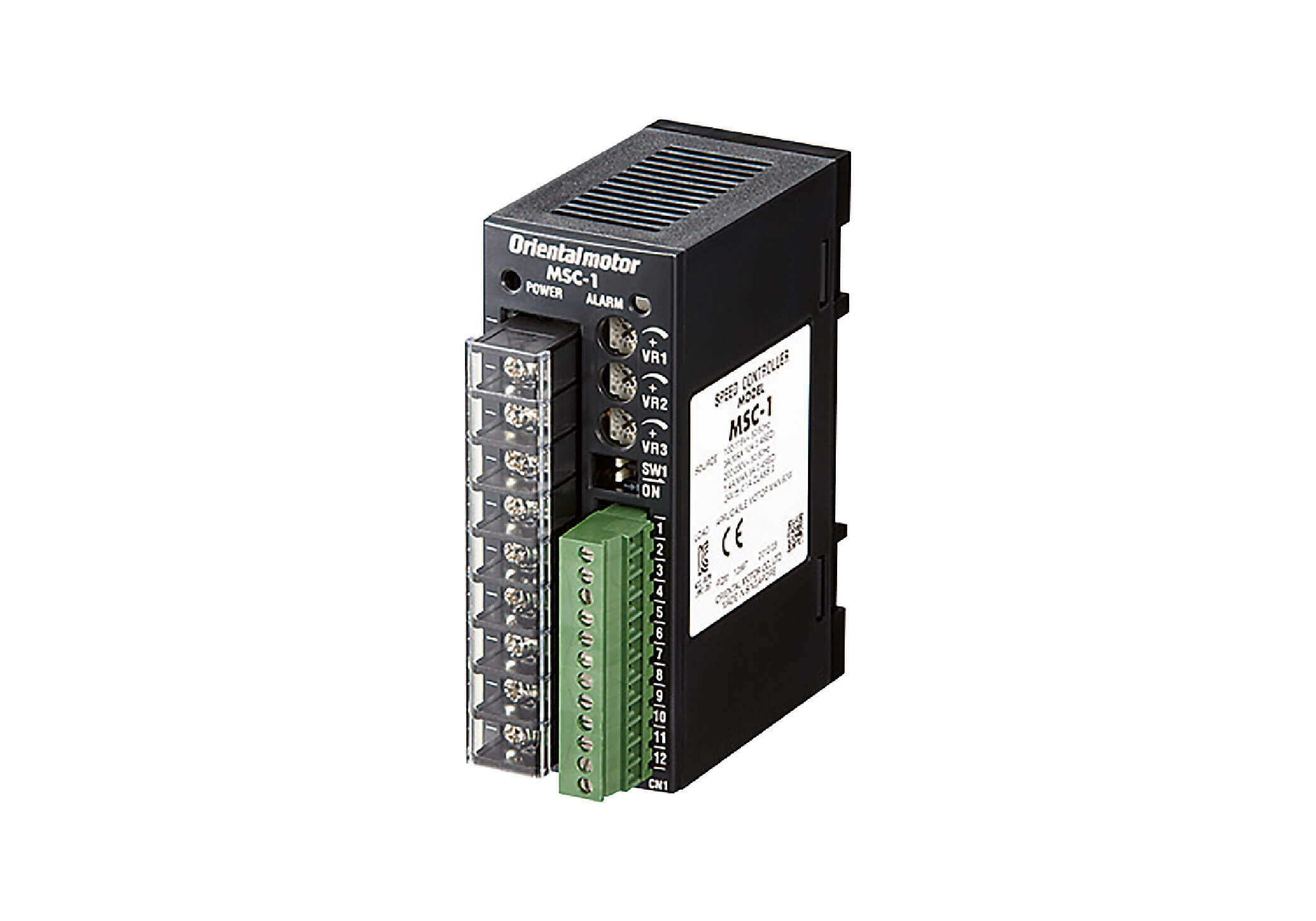

MSC-1 速度控制器
速度控制器 MSC-1 系列
為控制AC調速馬達轉速的速度控制器。
速度控制器MSC-1為追求省空間、性能提升等使用方便性的低成本產品。
內容大綱 (點擊展開)
此速度控制器旨在節省安裝空間。
體積比舊有產品小45%，比常用變頻器小70%。
MSC-1可直接安裝於35mm寬DIN導軌上。
體積比舊有產品小45%，比常用變頻器小70%。
MSC-1可直接安裝於35mm寬DIN導軌上。
▎可穩定進行速度控制
MSC-1採用閉回路控制，相較於開回路控制的變頻器，因負載波動造成的速度下降較小。
與傳統速度控制器相比，控制電路使用 CPU 控制提高了速度調節（相對於負載）。這樣可以實現更穩定的速度控制。
與傳統速度控制器相比，控制電路使用 CPU 控制提高了速度調節（相對於負載）。這樣可以實現更穩定的速度控制。
█ MSC-1與一般變頻器調速差異
變頻器以PWM控制方式控制對馬達的供給電壓大小與頻率，藉此控制馬達轉速。
速度控制器以相位控制方式控制對馬達的供給電壓大小，藉此控制馬達轉速。相位控制方式並不會出現變頻器供給電壓頻繁ON/OFF的現象，因此產生的雜訊較少。
速度控制器以相位控制方式控制對馬達的供給電壓大小，藉此控制馬達轉速。相位控制方式並不會出現變頻器供給電壓頻繁ON/OFF的現象，因此產生的雜訊較少。
█ 變頻器+三相AC馬達
█ MSC-1+調速馬達
▎支援單相100～230V的電壓規格
MSC-1支援單相100～230V的多電壓，適用於全球各地。*
* 速度控制器MSC-1為單相100～230V規格，但馬達請務必配合設備的電壓規格使用。
* 速度控制器MSC-1為單相100～230V規格，但馬達請務必配合設備的電壓規格使用。
▎可控制輸出6W～60W的馬達
可對應輸出6W～60W的調速馬達。*
MSC-1 監控馬達的運轉狀態。
當發生發熱異常時，例如因過載而導致馬達鎖定，且馬達電源停止（慣性停止）時，輸出警報訊號。
透過開啟警報重設輸入可以重新啟動馬達。透過LED閃爍次數來辨識警報內容。
當發生發熱異常時，例如因過載而導致馬達鎖定，且馬達電源停止（慣性停止）時，輸出警報訊號。
透過開啟警報重設輸入可以重新啟動馬達。透過LED閃爍次數來辨識警報內容。
每轉一圈輸出 12 個脈衝訊號，與馬達運轉同步。
可以根據該訊號的頻率計算轉速。
可以根據該訊號的頻率計算轉速。
| 組合馬達 | 系列 | 上位 馬達安裝尺寸 （mm）/下段：輸出（W） | ||||
|---|---|---|---|---|---|---|
| 60 | 70 | 80 | 90 | |||
| 6 | 15 | 25 | 40 | 60 | ||
| 感應馬達 | KⅡ系列 | ● | ● | ● | ● | - |
| 世界規格K系列 | ● | ● | ● | ● | ● | |
| 可逆馬達 | KⅡ系列 | ● | ● | ● | ● | - |
| 世界規格K系列 | ● | ● | ● | ● | ● | |
