| 配置 | ||||||

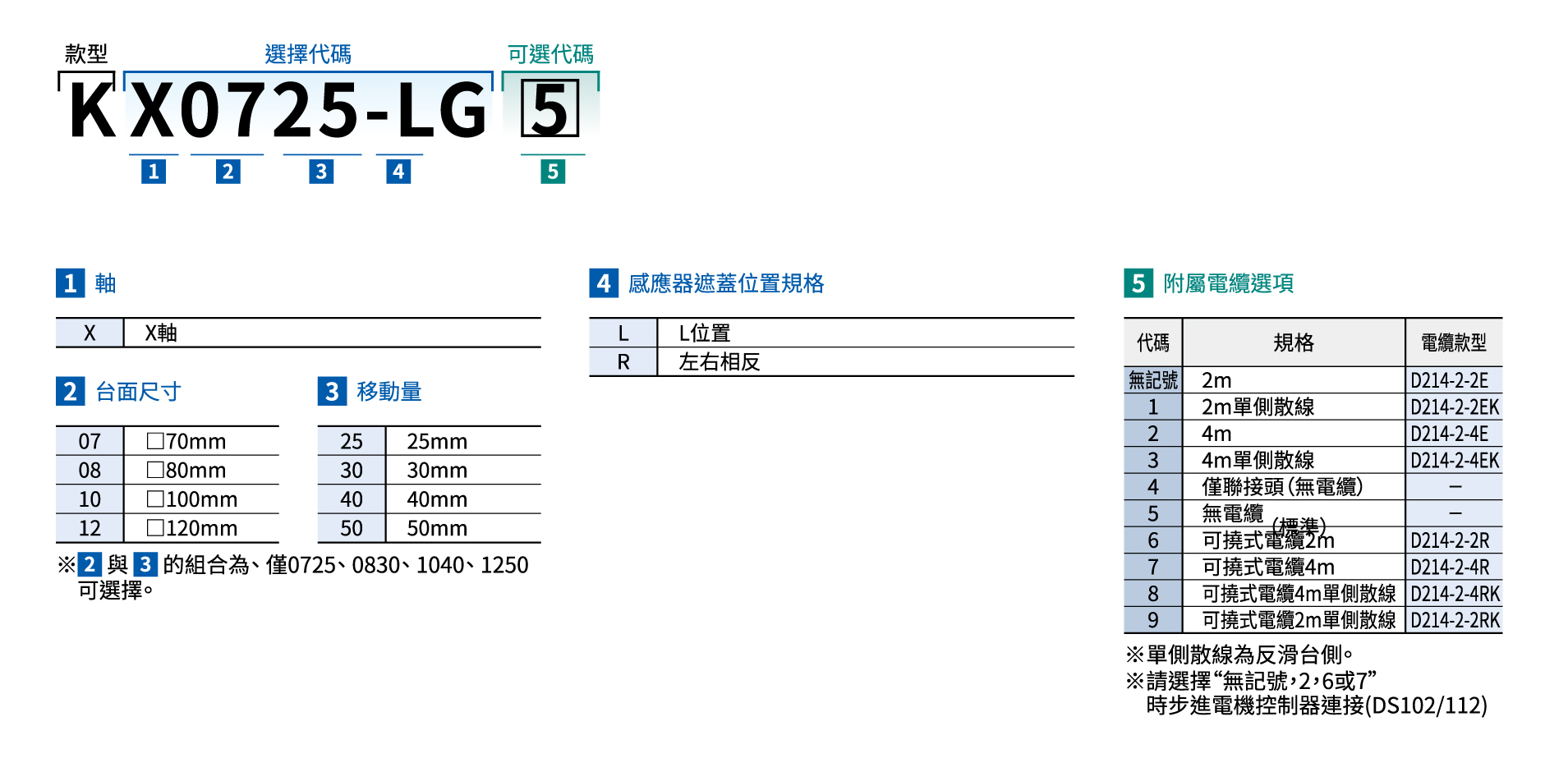

| 款型 | KX0725-LG5 | KX0830-LG5 | KX1040-LG5 | KX1250-LG5 | ||
| (左右相反) | KX0725-RG5 | KX0830-RG5 | KX1040-RG5 | KX1250-RG5 | ||
| 機 械 規 格 |
移動量 | 25mm | 30mm | 40mm | 50mm | |
| 滑台面尺寸 | 70Ｘ70mm | 80Ｘ80mm | 100Ｘ100mm | 120Ｘ120mm | ||
| 進給 | 滾珠絲桿φ6導程1 | 滾珠絲桿φ8導程1 | ||||
| 導軌 | 交叉滾子導軌 | |||||
| 主材質－表面處理 | 鋁－白耐酸鋁處理 | 鋁－黑耐酸鋁處理 | ||||
| 自重 | 1.0kg | 1.2kg | 1.6kg | 2.2kg | ||
| 精 度 規 格 |
分辨率(脈衝) | Full/Half | 1μm/0.5μm | |||
| 微步進 | 0.05μm(1/20分割時) | |||||
| MAX速度 | 10mm/sec | |||||
| 單方向定位精度 | 5μm以內 | |||||
| 反復定位精度 | ±0.2μm以內 | |||||
| 耐荷重 | 10kgf 【98N】 | 15kgf 【147N】 | 20kgf 【196N】 | 25kgf 【245N】 | ||
| 力矩剛性 | 仰俯0.09/橫擺0.07/ 側傾0.07["/N．cm] |
仰俯0.05/橫擺0.04/ 側傾0.03["/N．cm] |
仰俯0.04/橫擺0.04/ 側傾0.02["/N．cm] |
仰俯0.03/橫擺0.02/ 側傾0.02["/N．cm] |
||
| 空轉 | 1μm以內 | |||||
| 背隙 | 0.5μm以內 | |||||
| 真直度 | 1μm以内 | |||||
| 平行度 | 30μm以内 | |||||
| 運動平行度 | 10μm以内 | 15μm以内 | ||||
| 仰俯/橫擺 | 20"以內／15"以內 | |||||
| 感 應 器 |
極限感應器 | 有 | ||||
| 原點感應器 | 有 | |||||
| 狹縫原點感應器 | - | |||||
| 附屬螺絲(六角帶孔螺釘) | M4－8 4個 | M4－10 4個 | M6－10 4個 | |||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 步進馬達也可以進行閉回路控制嗎？
|
型號 |
反覆定位 [μm] |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
感應器遮蓋位置 |
附屬電纜線選項 |
|
KX0725-LG5 |
±0.2μm |
70 × 70 |
25 |
10 |
L |
2米 |
|
型號 |
反覆定位 [μm] |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
感應器 |
附屬電纜線選項 |
|
KX0830-LG5 |
±0.2μm |
80 × 80 |
30 |
15 |
L |
2米 |
|
型號 |
反覆定位 [μm] |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
感應器 |
附屬電纜線選項 |
|

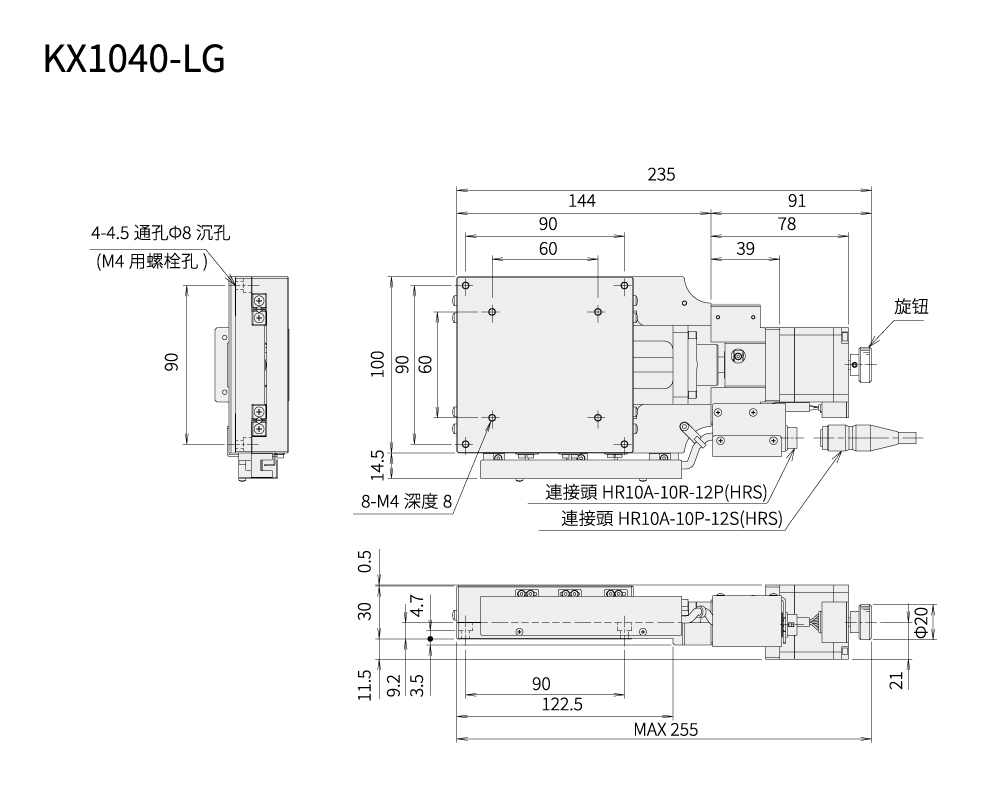

KX1040-LG5 |
±0.2μm |
100 × 100 |
40 |
20 |
L |
2米 |
|
型號 |
反覆定位 [μm] |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
感應器 |
附屬電纜線選項 |
|
KX1250-LG5 |
±0.2μm |
120 × 120 |
50 |
25 |
L |
2米 |
