配置 |
||||||||

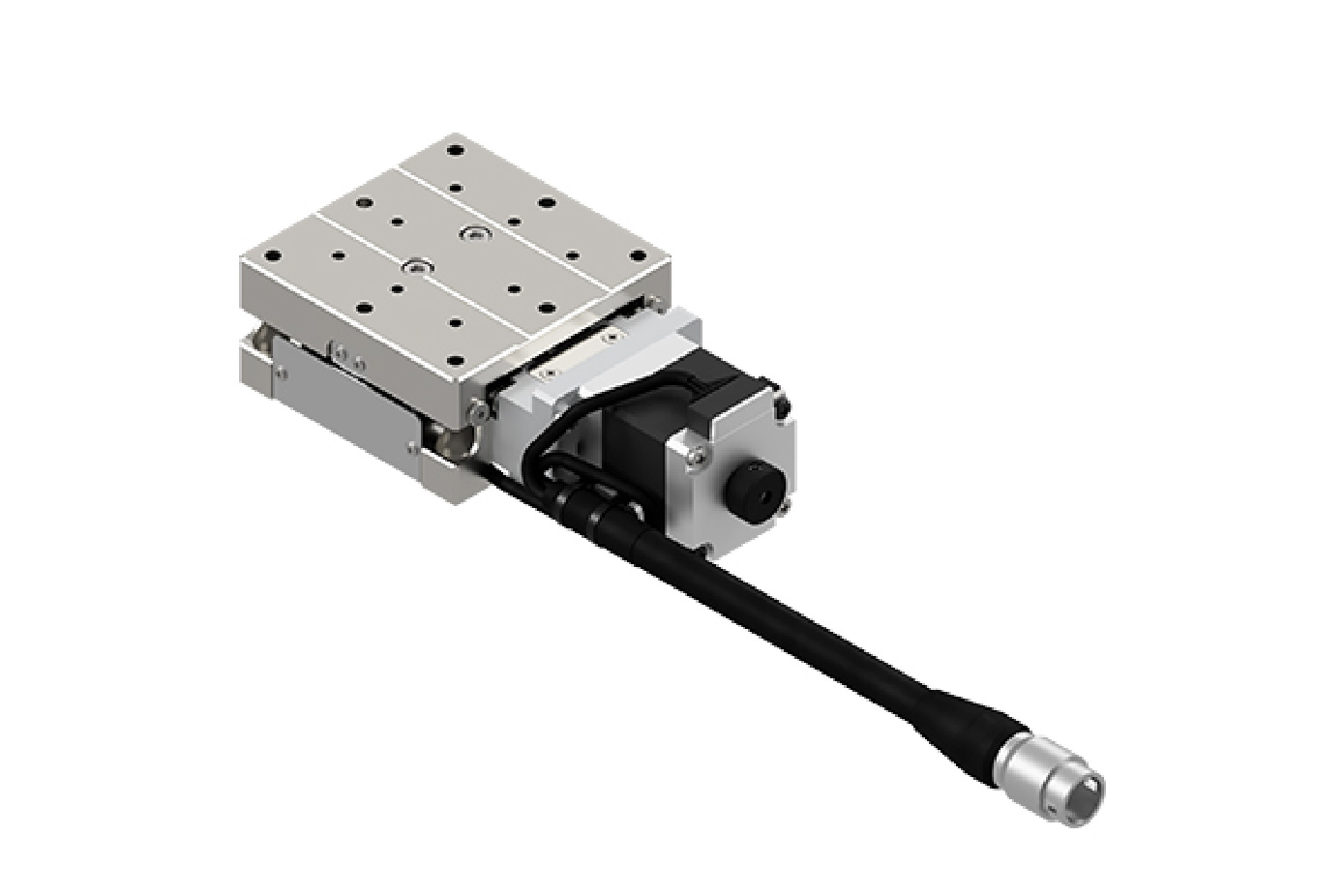

| 款型 | KXG06020T-C | KXG06020M-C | KXG06030T-C | KXG06030M-C | ||||
| 機 械 規 格 |
移動量 | 20mm | 30mm | |||||
| 滑台面尺寸 | 60X60mm | 60X70mm | ||||||
| 連接頭類型 | Pigtail | Panel Mount | Pigtail | Panel Mount | ||||
| 進給（滾珠絲桿） | φ8導程1 | |||||||
| 導軌 | 直線滾珠導軌 | |||||||
| 主材質－表面處理 | 特殊鋼－無電解鍍鎳處理 | |||||||
| 本身重量 | 0.72kg | 0.71kg | 0.82kg | 0.81kg | ||||
| 精 度 規 格 |
分辨率(脈衝) |
Full/Half | 2μm/1μm | |||||
| 微步進 |
0.1μm （1/20分割時） |
|||||||
| MAX速度 | 20mm/sec | |||||||
| 單方向定位精度 | 5μm以內 | |||||||
| 反復定位精度 | ±0.5μm以內 | |||||||
| 耐荷重 | 10kgf 【98N】 | |||||||
| 力矩剛性 | 仰俯0.08/橫擺0.05/側傾0.05["/N．cm] | 仰俯0.06/橫擺0.05/側傾0.05["/N．cm] | ||||||
| 空轉 | 1μm以內 | |||||||
| 背隙 | 1μm以內 | |||||||
| 真直度 | 3μm以内 | |||||||
| 平行度 | 15μm以内 | |||||||
| 運動平行度 | 10μm以内 | |||||||
| 仰俯/橫擺 | 20"以內/15"以內 | |||||||
| 感應器 | 極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | － | |||||||
| 附屬螺絲（六角帶孔螺釘） | M4-10 4個 | |||||||
* 配置因馬達不同會有變化。
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [μm] |
滑檯面尺寸 |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
|
KXG06020T-C KXG06020M-C |
±0.5μm | 60 × 60 | 20 | 10 | 標準 | 無電纜 (標準) |
| 型號 |
反覆定位精度 |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
| KXG06030T-C KXG06030M-C |
±0.5μm | 60 × 70 | 30 | 10 | 標準 | 無電纜 (標準) |
